一文精简介绍CNN基本结构

Posted 2022-01-01 卓晴

简 介： 这是love1005lin在CSDN上2021-11-19发布的一篇深度学习的卷积神经网，内容整理的精简，移动，现在将其进行转载，并发布在公众号“TSINGHUAZHUOQING”中。深度学习-卷积神经网络（CNN） : https://blog.csdn.net/love1005lin/article/details/121418206?utm_source=app&app_version=4.20.0

关键词： CNN



§01 基本原理

---

  卷积神经网络的基本结构大致包括：卷积层、激活函数、池化层、全连接层、输出层等。

▲ 图1.1 CNN的基本结构

▲ 图1.2 CNN 的基本结构

一、卷积层

1、二维卷积

  给定二维的图像$I$作为输入，二维卷积核$K$，卷积运算可以表示为：$$S\left(i,j\right)=\left(I\ast K\right)\left(i,j\right)=\sum _m\sum _{n}I\left(i-m,j-n\right)\cdot K\left(m,n\right)$$

  卷积运算中的卷积核需要进行上下翻转和左右翻转：

$$S\left(i,j\right)=\left[\begin{array}{c}\begin{array}{ccc}I\left(i-2,j-2\right)& I\left(i-2,j-1\right)& I\left(i-2,j\right)\\ I\left(i-1,j-2\right)& I\left(i-1,j-1\right)& I\left(i-1,j\right)\\ I\left(i,j-2\right)& I\left(i,j-1\right)& I\left(i,j\right)\end{array}\end{array}\right].\ast \left[\begin{array}{c}\begin{array}{ccc}K\left(2,2\right)& K\left(2,1\right)& K\left(2,0\right)\\ K\left(1,2\right)& K\left(1,1\right)& K\left(1,0\right)\\ K\left(0,2\right)& K\left(0,1\right)& K\left(0,0\right)\end{array}\end{array}\right]$$

  如果忽略卷积核的左右翻转，对于实数卷积实际上与互相换运算是一致的：

▲ 图1.1.1 二维卷积 运算示意图

2、卷积步长

  卷积步长，也就是每次卷积核移动的步长。

  下图显示了卷积步长分别为1,2两种情况下的输出结果。从中可以看到，当步长大于1之后，相当于从原来的的步长为1的情况下结果进行降采样。

▲ 图1.1.2 卷积步长分别为1，2两种情况下输出的结果

3、卷积模式

  根据结果是否要求卷积核与原始图像完全重合，部分重合以及结果尺寸的要求，卷积模式包括有三种：

• Full：允许卷积核部分与原始图像重合；所获得结果的尺寸等于原始图像尺寸加上卷积核的尺寸减1；
• Same：允许卷积核部分与原始图像重合；但最终截取Full卷积结果中中心部分与原始图像尺寸相同的结果；
• Validate：所有卷积核与原始图像完全重合下的卷积结果；结果的尺寸等于原始图像的尺寸减去卷积核尺寸加1；

  下面显示了三种卷积模式对应的情况。实际上可以通过对于原始图像补零（Padding）然后通过Validate模式获得前面的Full，Same两种模式的卷积结果。

▲ 图1.1.3 三种卷积模式示意图

4、数据填充

（1）边缘填充

  数据填充，也称为Padding。如果有一个尺寸为$n\times n$的图像，使用尺寸为$m\times m$卷积核进行卷积操作，在进行卷积之前对于原图像周围填充$p$层数据，可以影响卷积输出结果尺寸。

  下面就是对于原始的图像周围进行1层的填充，可以将Validate模式卷积结果尺寸增加1。

▲ 图1.1.4 对于原始的图像周围进行1层的填充，可以将Validate模式卷积结果尺寸增加1

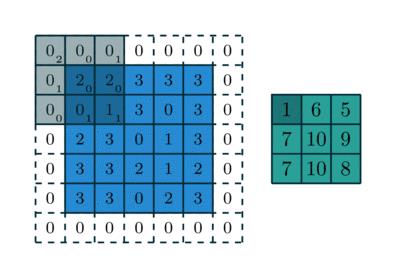

▲ 图1.1.5 边缘填充，步长为2的卷积

（2）膨胀填充

  对于数据的填充也可以使用数据上采样填充的方式。这种方式主要应用在转置卷积（反卷积中）。

▲ 图1.1.6 转置卷积对于数据膨胀填充

5、感受野

  感受野：卷积神经网络每一层输出的特征图(featuremap)上的像素点在输 入图片上映射的区域大小，即特征图上的一个点对应输入图上的区 域。

  下图反映了经过几层卷积之后，卷积结果所对应前几层的图像数据范围。

▲ 图1.1.7 经过几层卷积之后，卷积结果所对应前几层的图像数据范围

  计算感受野的大小，可以从后往前逐层计算：

• 第$i$层的感受野大小和第$i-1$层的卷积核大小、卷积步长有关系，同时也与$i-1$层的感受野大小有关系；
• 假设最后一层（卷积层或者池化层）输出的特征图感受也都大学（相对于其直接输入而言）等于卷积核的大小；

$$R{F}_i=\left(R{F}_{i+1}-1\right)\times s_i+K_i$$

公式中：

Si：第i层步长,Stride
Ki：第i层卷积核大小，Kernel Size

  感受野的大小除了与卷积核的尺寸、卷积层数，还取决与卷积是否采用空洞卷积（Dilated Convolve）有关系：

▲ 图1.1.8 卷积核进行膨胀之后，进行空洞卷积可以扩大视野的范围

▲ 图1.1.9 空洞卷积尺寸放大两倍的情况

6、卷积深度

  卷积层的深度(卷积核个数)：一个卷积层通常包含多个尺寸一致的卷积核。如果在CNN网络结构中，一层的卷积核的个数决定了后面结果的层数，也是结果的厚度。

▲ 图1.1.10 多个卷积核形成输出结果的深度（厚度）

7、卷积核尺寸

  卷积核的大小一般为奇数奇数 1×1，3×3，5×5，7×7都是最常见的。这是为什么呢？为什么没有偶数偶数？

（1）更容易padding

  在卷积时，我们有时候需要卷积前后的尺寸不变。这时候我们就需要用到padding。假设图像的大小，也就是被卷积对象的大小为$n\times n$，卷积核大小为$k\times k$，padding的幅度设为$(k-$
