1. 目录

  • 1. 相关知识点:

  • 2. 虚拟DOM(Virtual DOM)

  • 2.1. 什么是虚拟DOM

  • 2.2. 为什么要使用虚拟DOM

  • 2.3. 虚拟dom库

  • 3. Diff算法

  • 4. snabbdom的核心

  • 4.1. init函数

  • 4.2. h函数

  • 4.3. patch函数(核心)

  • 4.4. patchVnode

  • 4.5. 题外话:diff算法简介

  • 4.6. updateChildren(核中核:判断子节点的差异)

  • 5. 最后

面试官:“你了解虚拟DOM(Virtual DOM)Diff算法吗,请描述一下它们”;

我:“额,…鹅,那个”,完了😰,突然智商不在线,没组织好语言没答好或者压根就答不出来;

所以这次我总结一下相关的知识点,让你可以有一个清晰的认知之余也会让你在今后遇到这种情况可以「坦然自若,应付自如,游刃有余」:


2. 相关知识点:

  • 虚拟DOM(Virtual DOM):

  • 「什么是虚拟dom」

  • 「为什么要使用虚拟dom」

  • 虚拟DOM库

  • DIFF算法:

  • init函数

  • h函数

  • 「patch函数」

  • 「patchVnode函数」

  • 「updateChildren函数」

  • snabbDom源码


3. 虚拟DOM(Virtual DOM)

3.1. 什么是虚拟DOM

一句话总结虚拟DOM就是一个用来描述真实DOM的「javascript对象」,这样说可能不够形象,那我们来举个🌰:分别用代码来描述真实DOM以及虚拟DOM

真实DOM:

<ul class="list">
    <li>a</li>
    <li>b</li>
    <li>c</li>
</ul>

对应的虚拟DOM:


let vnode = h('ul.list', [
  h('li','a'),
  h('li','b'),
  h('li','c'),
])

console.log(vnode)

3.1.1 控制台打印出来的「Vnode」:

3.1.2 h函数生成的虚拟DOM这个JS对象(Vnode)的源码:

export interface VNodeData {
    props?: Props
    attrs?: Attrs
    class?: Classes
    style?: VNodeStyle
    dataset?: Dataset
    on?: On
    hero?: Hero
    attachData?: AttachData
    hook?: Hooks
    key?: Key
    ns?: string // for SVGs
    fn?: () => VNode // for thunks
    args?: any[] // for thunks
    [key: string]: any // for any other 3rd party module
}

export type Key = string | number

const interface VNode = {
    sel: string | undefined, // 选择器
    data: VNodeData | undefined, // VNodeData上面定义的VNodeData
    children: Array<VNode | string> | undefined, //子节点,与text互斥
    text: string | undefined, // 标签中间的文本内容
    elm: Node | undefined, // 转换而成的真实DOM
    key: Key | undefined // 字符串或者数字
}


3.1.2 补充:

上面的h函数大家可能有点熟悉的感觉但是一时间也没想起来,没关系我来帮大伙回忆;
开发中常见的现实场景,render函数渲染:

// 案例1 vue项目中的main.js的创建vue实例
new Vue({
  router,
  store,
  render: h => h(App)
}).$mount("#app");

//案例2 列表中使用render渲染
columns: [
    {
        title: "操作",
        key: "action",
        width: 150,
        render: (h, params) => {
            return h('section', [
                h('Button', {
                    props: {
                        size: 'small'
                    },
                    style: {
                        marginRight: '5px',
                        marginBottom: '5px',
                    },
                    on: {
                        click: () => {
                            this.toEdit(params.row.uuid);
                        }
                    }
                }, '编辑')
            ]);
        }
    }
]


3.2. 为什么要使用虚拟DOM

  • MVVM框架解决视图和状态同步问题

  • 模板引擎可以简化视图操作,没办法跟踪状态

  • 虚拟DOM跟踪状态变化

  • 参考github上virtual-dom的动机描述

    长按识别二维码查看原文

    https://github.com/Matt-Esch/virtual-dom

  • 虚拟DOM可以维护程序的状态,跟踪上一次的状态

  • 通过比较前后两次状态差异更新真实DOM

  • 跨平台使用

  • 浏览器平台渲染DOM

  • 服务端渲染SSR(Nuxt.js/Next.js),前端是vue向,后者是react向

  • 原生应用(Weex/React Native)

  • 小程序(mpvue/uni-app)等

  • 真实DOM的属性很多,创建DOM节点开销很大

  • 虚拟DOM只是普通JavaScript对象,描述属性并不需要很多,创建开销很小

  • 「复杂视图情况下提升渲染性能」(操作dom性能消耗大,减少操作dom的范围可以提升性能)

「灵魂发问」:使用了虚拟DOM就一定会比直接渲染真实DOM快吗?答案当然是否定的,且听我说:

「举例」:当一个节点变更时DOMA->DOMB

「举例」:当DOM树里面的某个子节点的内容变更时:

总结:「复杂视图情况下提升渲染性能」,因为虚拟DOM+Diff算法可以精准找到DOM树变更的地方,减少DOM的操作(重排重绘)


3.3. 虚拟dom库

  • Snabbdom

    长按识别二维码查看原文

    https://github.com/snabbdom/snabbdom

  • Vue.js2.x内部使用的虚拟DOM就是改造的Snabbdom

  • 大约200SLOC(single line of code)

  • 通过模块可扩展

  • 源码使用TypeScript开发

  • 最快的Virtual DOM之一

  • virtual-dom

    长按识别二维码查看原文

    https://github.com/Matt-Esch/virtual-dom


4. Diff算法

在看完上述的文章之后相信大家已经对Diff算法有一个初步的概念,没错,Diff算法其实就是找出两者之间的差异;

diff 算法首先要明确一个概念就是 Diff 的对象是虚拟DOM(virtual dom),更新真实 DOM 是 Diff 算法的结果。

下面我将会手撕snabbdom源码核心部分为大家打开Diff的心,给点耐心,别关网页,我知道你们都是这样:



5. snabbdom的核心

  • init()设置模块.创建patch()函数

  • 使用h()函数创建JavaScript对象(Vnode)描述真实DOM

  • patch()比较新旧两个Vnode

  • 把变化的内容更新到真实DOM树

5.1. init函数

init函数时设置模块,然后创建patch()函数,我们先通过场景案例来有一个直观的体现:

import {init} from 'snabbdom/build/package/init.js'
import {h} from 'snabbdom/build/package/h.js'

// 1.导入模块
import {styleModule} from "snabbdom/build/package/modules/style";
import {eventListenersModule} from "snabbdom/build/package/modules/eventListeners";

// 2.注册模块
const patch = init([
  styleModule,
  eventListenersModule
])

// 3.使用h()函数的第二个参数传入模块中使用的数据(对象)
let vnode = h('section', [
  h('h1', {style: {backgroundColor: 'red'}}, 'Hello world'),
  h('p', {on: {click: eventHandler}}, 'Hello P')
])

function eventHandler() {
  alert('疼,别摸我')
}

const app = document.querySelector('#app')

patch(app,vnode)

当init使用了导入的模块就能够在h函数中用这些模块提供的api去创建虚拟DOM(Vnode)对象;在上文中就使用了样式模块以及事件模块让创建的这个虚拟DOM具备样式属性以及事件属性,最终通过patch函数对比两个虚拟dom(会先把app转换成虚拟dom),更新视图;

我们再简单看看init的源码部分:

// src/package/init.ts
/* 第一参数就是各个模块
   第二参数就是DOMAPI,可以把DOM转换成别的平台的API,
也就是说支持跨平台使用,当不传的时候默认是htmlDOMApi,见下文
   init是一个高阶函数,一个函数返回另外一个函数,可以缓存modules,与domApi两个参数,
那么以后直接只传oldValue跟newValue(vnode)就可以了*/
export function init (modules: Array<Partial<Module>>, domApi?: DOMAPI) {

...

return function patch (oldVnode: VNode | Element, vnode: VNode): VNode {}
}


5.2. h函数

些地方也会用createElement来命名,它们是一样的东西,都是创建虚拟DOM的,在上述文章中相信大伙已经对h函数有一个初步的了解并且已经联想了使用场景,就不作场景案例介绍了,直接上源码部分:

// h函数
export function h (sel: string): VNode
export function h (sel: string, data: VNodeData | null): VNode
export function h (sel: string, children: VNodeChildren): VNode
export function h (sel: string, data: VNodeData | null, children: VNodeChildren): VNode
export function h (sel: any, b?: any, c?: any): VNode {
  var data: VNodeData = {}
  var children: any
  var text: any
  var i: number
    ...
  return vnode(sel, data, children, text, undefined) //最终返回一个vnode函数
};

// vnode函数
export function vnode (sel: string | undefined,
data: any | undefined,
children: Array<VNode | string> | undefined,
text: string | undefined,
elm: Element | Text | undefined): VNode {
const key = data === undefined ? undefined : data.key
return { sel, data, children, text, elm, key } //最终生成Vnode对象
}


「总结」:`h函数`先生成一个`vnode`函数,然后`vnode`函数再生成一个`Vnode`对象(虚拟DOM对象)

#### 5.2.1 补充:

在h函数源码部分涉及一个`函数重载`的概念,简单说明一下:

*   参数个数或参数类型不同的函数()

*   JavaScript中没有重载的概念

*   TypeScript中有重载,不过重载的实现还是通过代码调整参数


> 重载这个概念个参数相关,和返回值无关

*   实例1(函数重载-参数个数)


function add(a:number,b:number){

console.log(a+b)

}

function add(a:number,b:number,c:number){

console.log(a+b+c)

}

add(1,2)

add(1,2,3)


*   实例2(函数重载-参数类型)


function add(a:number,b:number){

console.log(a+b)

}

function add(a:number,b:string){

console.log(a+b)

}

add(1,2)

add(1,‘2’)


* * *

### 5.3. patch函数(核心)

![图片](https://mmbiz.qpic.cn/sz_mmbiz_jpg/po6IxVbAMcQAlaWibia3Sxw7MG2BPDwEO25VPlicJ1kE21AhdgzibVkRsYOQd9eNyKAc9FnQl95siciasXjRZZsZO5Dg/640?wx_fmt=jpeg)

src=http\\_\\_\\_shp.qpic.cn\\_qqvideo\\_ori\\_0\\_e3012t7v643\\_496\\_280\\_0&refer=http\\_\\_\\_shp.qpic.jpeg

要是看完前面的铺垫,看到这里你可能走神了,`醒醒啊,这是核心啊,上高地了兄弟`;

*   pactch(oldVnode,newVnode)

*   把新节点中变化的内容渲染到真实DOM,最后返回新节点作为下一次处理的旧节点(核心)

*   对比新旧`VNode`是否相同节点(节点的key和sel相同)

*   如果不是相同节点,删除之前的内容,重新渲染

*   如果是相同节点,再判断新的`VNode`是否有`text`,如果有并且和`oldVnode`的`text`不同直接更新文本内容`(patchVnode)`

*   如果新的VNode有children,判断子节点是否有变化`(updateChildren,最麻烦,最难实现)`


源码:

return function patch(oldVnode: VNode | Element, vnode: VNode): VNode {
let i: number, elm: Node, parent: Node
const insertedVnodeQueue: VNodeQueue = []
// cbs.pre就是所有模块的pre钩子函数集合
for (i = 0; i < cbs.pre.length; ++i) cbs.prei
// isVnode函数时判断oldVnode是否是一个虚拟DOM对象
if (!isVnode(oldVnode)) {
// 若不是即把Element转换成一个虚拟DOM对象
oldVnode = emptyNodeAt(oldVnode)
}
// sameVnode函数用于判断两个虚拟DOM是否是相同的,源码见补充1;
if (sameVnode(oldVnode, vnode)) {
// 相同则运行patchVnode对比两个节点,关于patchVnode后面会重点说明(核心)
patchVnode(oldVnode, vnode, insertedVnodeQueue)
} else {
elm = oldVnode.elm! // !是ts的一种写法代码oldVnode.elm肯定有值
// parentNode就是获取父元素
parent = api.parentNode(elm) as Node

    // createElm是用于创建一个dom元素插入到vnode中(新的虚拟DOM)
    createElm(vnode, insertedVnodeQueue)

    if (parent !== null) {
        // 把dom元素插入到父元素中,并且把旧的dom删除
        api.insertBefore(parent, vnode.elm!, api.nextSibling(elm))// 把新创建的元素放在旧的dom后面
        removeVnodes(parent, [oldVnode], 0, 0)
    }
}

for (i = 0; i < insertedVnodeQueue.length; ++i) {
    insertedVnodeQueue[i].data!.hook!.insert!(insertedVnodeQueue[i])
}
for (i = 0; i < cbs.post.length; ++i) cbs.post[i]()
return vnode

}


#### 5.3.1 补充1: sameVnode函数

function sameVnode(vnode1: VNode, vnode2: VNode): boolean { 通过key和sel选择器判断是否是相同节点
return vnode1.key === vnode2.key && vnode1.sel === vnode2.sel
}


* * *

### 5.4. patchVnode

*   第一阶段触发`prepatch`函数以及`update`函数(都会触发prepatch函数,两者不完全相同才会触发update函数)

*   第二阶段,真正对比新旧`vnode`差异的地方

*   第三阶段,触发`postpatch`函数更新节点


源码:

function patchVnode(oldVnode: VNode, vnode: VNode, insertedVnodeQueue: VNodeQueue) {
const hook = vnode.data?.hook
hook?.prepatch?.(oldVnode, vnode)
const elm = vnode.elm = oldVnode.elm!
const oldCh = oldVnode.children as VNode[]
const ch = vnode.children as VNode[]
if (oldVnode === vnode) return
if (vnode.data !== undefined) {
for (let i = 0; i < cbs.update.length; ++i) cbs.update[i](oldVnode, vnode)
vnode.data.hook?.update?.(oldVnode, vnode)
}
if (isUndef(vnode.text)) { // 新节点的text属性是undefined
if (isDef(oldCh) && isDef(ch)) { // 当新旧节点都存在子节点
if (oldCh !== ch) updateChildren(elm, oldCh, ch, insertedVnodeQueue) //并且他们的子节点不相同执行updateChildren函数,后续会重点说明(核心)
} else if (isDef(ch)) { // 只有新节点有子节点
// 当旧节点有text属性就会把’‘赋予给真实dom的text属性
if (isDef(oldVnode.text)) api.setTextContent(elm, ‘’)
// 并且把新节点的所有子节点插入到真实dom中
addVnodes(elm, null, ch, 0, ch.length - 1, insertedVnodeQueue)
} else if (isDef(oldCh)) { // 清除真实dom的所有子节点
removeVnodes(elm, oldCh, 0, oldCh.length - 1)
} else if (isDef(oldVnode.text)) { // 把’'赋予给真实dom的text属性
api.setTextContent(elm, ‘’)
}
} else if (oldVnode.text !== vnode.text) { //若旧节点的text与新节点的text不相同
if (isDef(oldCh)) { // 若旧节点有子节点,就把所有的子节点删除
removeVnodes(elm, oldCh, 0, oldCh.length - 1)
}
api.setTextContent(elm, vnode.text!) // 把新节点的text赋予给真实dom
}
hook?.postpatch?.(oldVnode, vnode) // 更新视图
}


看得可能有点蒙蔽,下面再上一副思维导图:

![图片](https://mmbiz.qpic.cn/sz_mmbiz_png/po6IxVbAMcQAlaWibia3Sxw7MG2BPDwEO2zjsf5GW8Afs0ibqWg2CzHTjEpVGZzjwTHVKibLQP4ianV4ib8BhCibJVXXw/640?wx_fmt=png)

* * *

### 5.5. 题外话:diff算法简介

「传统diff算法」

*   虚拟DOM中的Diff算法

*   `传统算法`查找两颗树每一个节点的差异

*   会运行n1(dom1的节点数)\\*n2(dom2的节点数)次方去对比,找到差异的部分再去更新


![图片](https://mmbiz.qpic.cn/sz_mmbiz_png/po6IxVbAMcQAlaWibia3Sxw7MG2BPDwEO2JmQKtBfTsNKzLWEhKSp57d2IyicTWvvGaoPDuDpafbLibSlyIiaImx0dg/640?wx_fmt=png)

「snabbdom的diff算法优化」

*   Snbbdom根据DOM的特点对传统的diff算法做了`优化`

*   DOM操作时候很少会跨级别操作节点

*   只比较`同级别`的节点


![图片](https://mmbiz.qpic.cn/sz_mmbiz_png/po6IxVbAMcQAlaWibia3Sxw7MG2BPDwEO2icy9FSpXKrUmR7RPGjQya6uec0SjET2FZ7lZQ02BH6lsJCaiahSQ5CGg/640?wx_fmt=png)

![图片](https://mmbiz.qpic.cn/sz_mmbiz_jpg/po6IxVbAMcQAlaWibia3Sxw7MG2BPDwEO2OOLXN333K4yFK5J3Mpq5VY1mdfkVDpZXK8hqdHSLvz1GPt8dPuIhqA/640?wx_fmt=jpeg)

src=http\\_\\_\\_img.wxcha.com\\_file\\_202004\\_03\\_1ed2e19e4f.jpg&refer=http\\_\\_\\_img.wxcha.jpeg

下面我们就会介绍`updateChildren`函数怎么去对比子节点的`异同`,也是`Diff算法`里面的一个核心以及难点;

* * *

### 5.6. updateChildren(核中核:判断子节点的差异)

*   这个函数我分为三个部分,`部分1:声明变量`,`部分2:同级别节点比较`,`部分3:循环结束的收尾工作`(见下图);


![图片](https://mmbiz.qpic.cn/sz_mmbiz_png/po6IxVbAMcQAlaWibia3Sxw7MG2BPDwEO2KBtrsJicVBdYrv6TbibksbjicsQib4XE5YKcbXFnHIpHicicqrH9iacxXjdaA/640?wx_fmt=png)

*   `同级别节点比较`的`五种`情况:


1.  `oldStartVnode/newStartVnode`(旧开始节点/新开始节点)相同

2.  `oldEndVnode/newEndVnode`(旧结束节点/新结束节点)相同

3.  `oldStartVnode/newEndVnode`(旧开始节点/新结束节点)相同

4.  `oldEndVnode/newStartVnode`(旧结束节点/新开始节点)相同

5.  `特殊情况当1,2,3,4的情况都不符合`的时候就会执行,在`oldVnodes`里面寻找跟`newStartVnode`一样的节点然后位移到`oldStartVnode`,若没有找到在就`oldStartVnode`创建一个


*   执行过程是一个循环,在每次循环里,只要执行了上述的情况的五种之一就会结束一次循环

*   `循环结束的收尾工作`:直到oldStartIdx>oldEndIdx || newStartIdx>newEndIdx(代表旧节点或者新节点已经遍历完)


为了更加直观的了解,我们再来看看`同级别节点比较`的`五种`情况的实现细节:

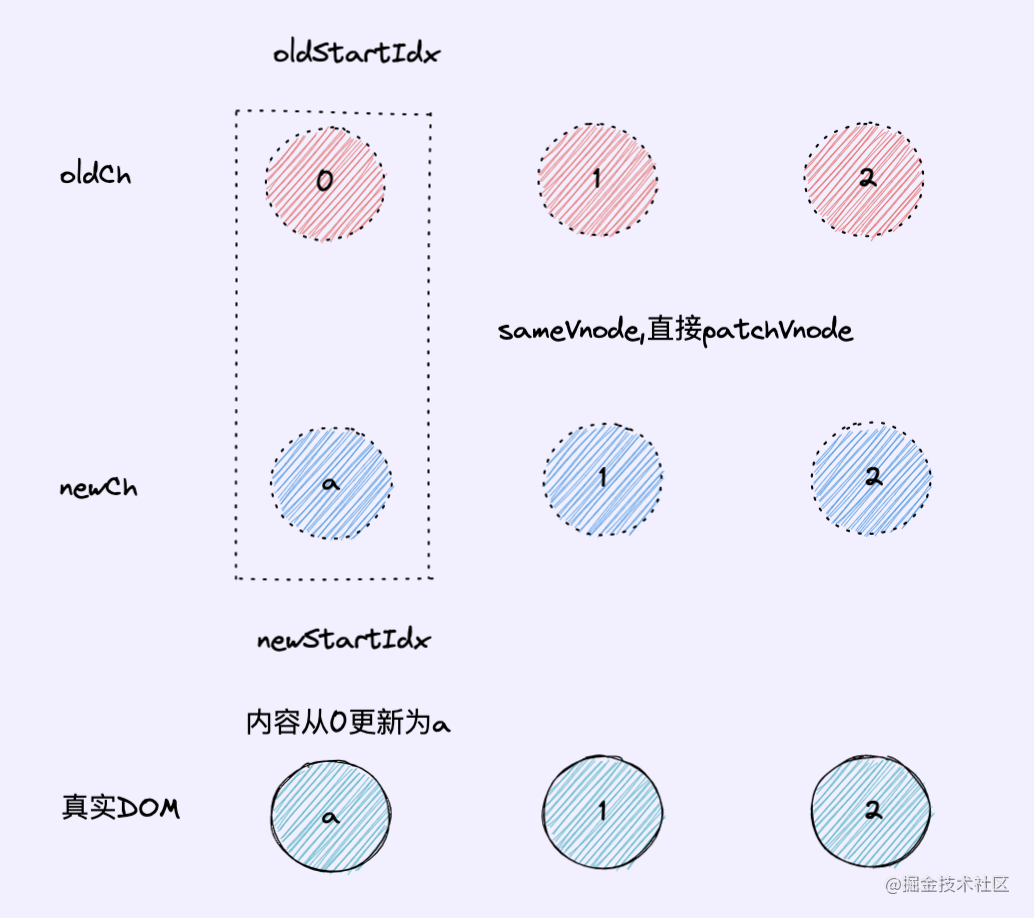

#### 5.6.1 新开始节点和旧开始节点(情况1)

![图片](https://mmbiz.qpic.cn/sz_mmbiz_png/po6IxVbAMcQAlaWibia3Sxw7MG2BPDwEO2QKicQD97ibNeO3FnFmH0rykcEkraCKe3B3dmowSfYdW2hlEPsDibyYxqg/640?wx_fmt=png)

*   若`情况1符合:(从新旧节点的开始节点开始对比`,`oldCh[oldStartIdx]和newCh[newStartIdx]`进行`sameVnode(key和sel相同)`判断是否相同节点)

*   则执行`patchVnode`找出两者之间的差异,更新图;如没有差异则什么都不操作,结束一次循环

*   `oldStartIdx++/newStartIdx++`


#### 5.6.2 新结束节点和旧结束节点(情况2)

![图片](https://mmbiz.qpic.cn/sz_mmbiz_png/po6IxVbAMcQAlaWibia3Sxw7MG2BPDwEO2iah8JqFGRWjHDOmWe4LOxYrRT0CJ5n1Jp7z9W5PeGOJsXt7cSl08aEg/640?wx_fmt=png)

*   若`情况1不符合`就判断`情况2`,若符合:(从新旧节点的结束节点开始对比,`oldCh[oldEndIdx]和newCh[newEndIdx]`对比,执行`sameVnode(key和sel相同)`判断是否相同节点)

*   执行`patchVnode`找出两者之间的差异,更新视图,;如没有差异则什么都不操作,结束一次循环

*   `oldEndIdx--/newEndIdx--`

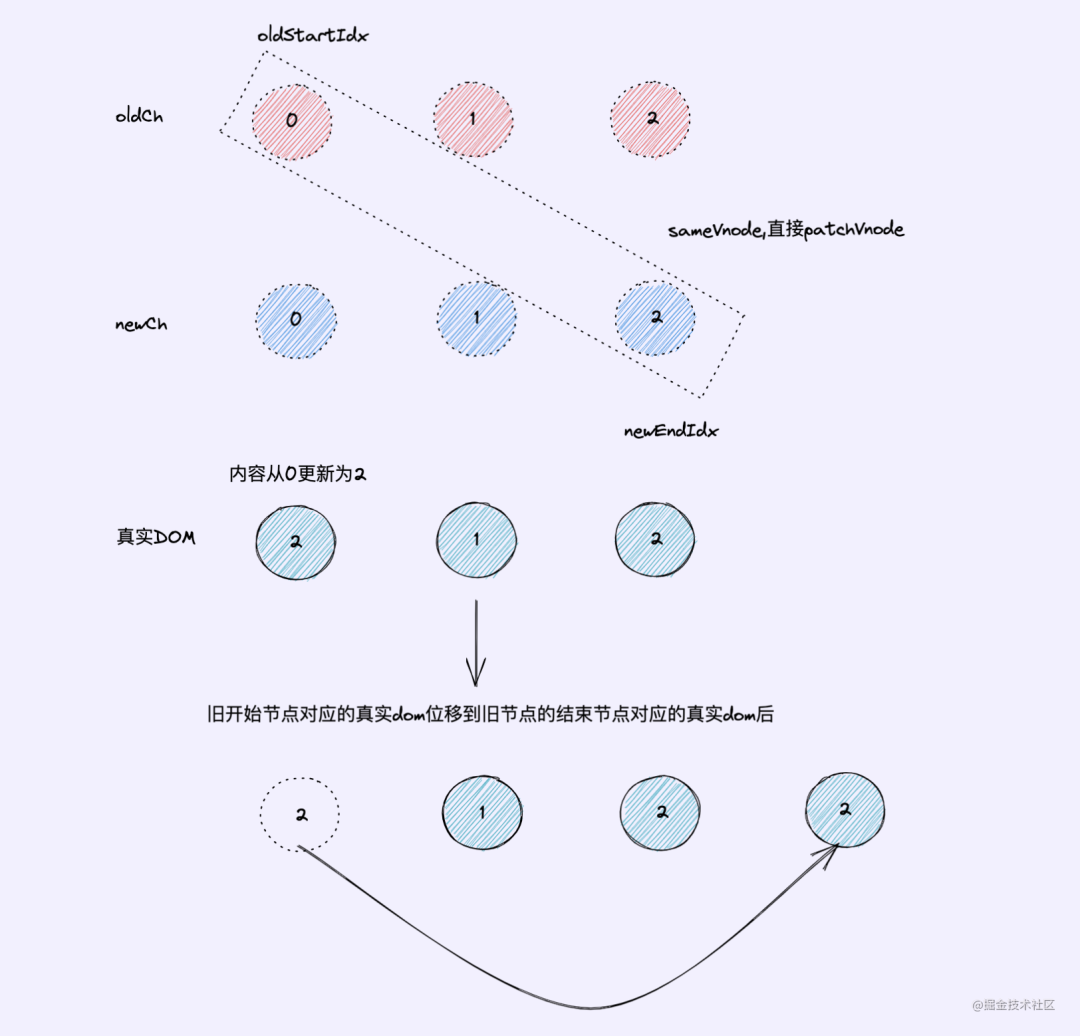

#### 5.6.3 旧开始节点/新结束节点(情况3)

![图片](https://mmbiz.qpic.cn/sz_mmbiz_png/po6IxVbAMcQAlaWibia3Sxw7MG2BPDwEO2ia7ciaeibhZZgSRJuXf7icsWsVzT5DQFlYiblYkYufWrNg0QxEHkqc6AwZA/640?wx_fmt=png)

*   若`情况1,2`都不符合,就会尝试情况3:(旧节点的开始节点与新节点的结束节点开始对比,`oldCh[oldStartIdx]和newCh[newEndIdx]`对比,执行`sameVnode(key和sel相同)`判断是否相同节点)

*   执行`patchVnode`找出两者之间的差异,更新视图,如没有差异则什么都不操作,结束一次循环

*   `oldCh[oldStartIdx]对应的真实dom`位移到`oldCh[oldEndIdx]对应的真实dom`后

*   `oldStartIdx++/newEndIdx--`;


#### 5.6.4 旧结束节点/新开始节点(情况4)

![图片](https://mmbiz.qpic.cn/sz_mmbiz_png/po6IxVbAMcQAlaWibia3Sxw7MG2BPDwEO2MSerlzjqFWjyvUHyatN1mevFmltAPsC0lmsnFFo84pW7s2hIRRSWGA/640?wx_fmt=png)

*   若`情况1,2,3`都不符合,就会尝试情况4:(旧节点的结束节点与新节点的开始节点开始对比,`oldCh[oldEndIdx]和newCh[newStartIdx]`对比,执行`sameVnode(key和sel相同)`判断是否相同节点)

*   执行`patchVnode`找出两者之间的差异,更新视图,如没有差异则什么都不操作,结束一次循环

*   `oldCh[oldEndIdx]对应的真实dom`位移到`oldCh[oldStartIdx]对应的真实dom`前

*   `oldEndIdx--/newStartIdx++`;


#### 5.6.5 新开始节点/旧节点数组中寻找节点(情况5)

![图片](https://mmbiz.qpic.cn/sz_mmbiz_png/po6IxVbAMcQAlaWibia3Sxw7MG2BPDwEO23XIOtTHFwus52hJGwExUcktj7qCibJFibxOoMhZP5nv6VW3X6jYtIHuA/640?wx_fmt=png)

*   从旧节点里面寻找,若寻找到与`newCh[newStartIdx]`相同的节点(且叫`对应节点[1]`),执行`patchVnode`找出两者之间的差异,更新视图,如没有差异则什么都不操作,结束一次循环

*   `对应节点[1]对应的真实dom`位移到`oldCh[oldStartIdx]对应的真实dom`前


![图片](https://mmbiz.qpic.cn/sz_mmbiz_png/po6IxVbAMcQAlaWibia3Sxw7MG2BPDwEO2dOnybB0J6HxMyCsWU7FPPWjnFvKTCWpiasExuCgtrl5u5lIfsDN2iarQ/640?wx_fmt=png)

*   `若没有寻找到相同的节点`,则创建一个与`newCh[newStartIdx]`节点对应的`真实dom`插入到`oldCh[oldStartIdx]对应的真实dom`前

*   `newStartIdx++`


![图片](https://mmbiz.qpic.cn/sz_mmbiz_jpg/po6IxVbAMcQAlaWibia3Sxw7MG2BPDwEO2oqBLm03eaDZ0G4zytT0w7GMkribAWy7icQfGRJf8avcqDoSKEX9YsYibw/640?wx_fmt=jpeg)


* * *

下面我们再介绍一下`结束循环`的收尾工作`(oldStartIdx>oldEndIdx || newStartIdx>newEndIdx)`:

![图片](https://mmbiz.qpic.cn/sz_mmbiz_png/po6IxVbAMcQAlaWibia3Sxw7MG2BPDwEO2Vg6ic1KichGW1T8Bpj3ay2PThNbRBboSH4pNv185VicVWWURn5hHNfVicQ/640?wx_fmt=png)

*   `新节点的所有子节点`先遍历完(`newStartIdx>newEndIdx`),循环结束

*   `新节点的所有子节点`遍历结束就是把没有对应相同节点的`子节点`删除


![图片](https://mmbiz.qpic.cn/sz_mmbiz_png/po6IxVbAMcQAlaWibia3Sxw7MG2BPDwEO2iaGAxOR3U2L6sHgpGaicBLMzTTk90clRkqmbmzkibaudEwDjJT7xuoxiaQ/640?wx_fmt=png)

*   `旧节点的所有子节点`先遍历完(`oldStartIdx>oldEndIdx`),循环结束

*   `旧节点的所有子节点`遍历结束就是在多出来的`子节点`插入到`旧节点结束节点`前;(源码:`newCh[newEndIdx + 1].elm)`,就是对应的`旧结束节点的真实dom`,newEndIdx+1是因为在匹配到相同的节点需要-1,所以需要加回来就是结束节点


最后附上源码:

function updateChildren(parentElm, oldCh, newCh, insertedVnodeQueue) {
let oldStartIdx = 0; // 旧节点开始节点索引
let newStartIdx = 0; // 新节点开始节点索引
let oldEndIdx = oldCh.length - 1; // 旧节点结束节点索引
let oldStartVnode = oldCh[0]; // 旧节点开始节点
let oldEndVnode = oldCh[oldEndIdx]; // 旧节点结束节点
let newEndIdx = newCh.length - 1; // 新节点结束节点索引
let newStartVnode = newCh[0]; // 新节点开始节点
let newEndVnode = newCh[newEndIdx]; // 新节点结束节点
let oldKeyToIdx; // 节点移动相关
let idxInOld; // 节点移动相关
let elmToMove; // 节点移动相关
let before;

// 同级别节点比较
while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
    if (oldStartVnode == null) {
        oldStartVnode = oldCh[++oldStartIdx]; // Vnode might have been moved left
    }
    else if (oldEndVnode == null) {
        oldEndVnode = oldCh[--oldEndIdx];
    }
    else if (newStartVnode == null) {
        newStartVnode = newCh[++newStartIdx];
    }
    else if (newEndVnode == null) {
        newEndVnode = newCh[--newEndIdx];
    }
    else if (sameVnode(oldStartVnode, newStartVnode)) { // 判断情况1
        patchVnode(oldStartVnode, newStartVnode, insertedVnodeQueue);
        oldStartVnode = oldCh[++oldStartIdx];
        newStartVnode = newCh[++newStartIdx];
    }
    else if (sameVnode(oldEndVnode, newEndVnode)) {   // 情况2
        patchVnode(oldEndVnode, newEndVnode, insertedVnodeQueue);
        oldEndVnode = oldCh[--oldEndIdx];
        newEndVnode = newCh[--newEndIdx];
    }
    else if (sameVnode(oldStartVnode, newEndVnode)) { // Vnode moved right情况3
        patchVnode(oldStartVnode, newEndVnode, insertedVnodeQueue);
        api.insertBefore(parentElm, oldStartVnode.elm, api.nextSibling(oldEndVnode.elm));
        oldStartVnode = oldCh[++oldStartIdx];
        newEndVnode = newCh[--newEndIdx];
    }
    else if (sameVnode(oldEndVnode, newStartVnode)) { // Vnode moved left情况4
        patchVnode(oldEndVnode, newStartVnode, insertedVnodeQueue);
        api.insertBefore(parentElm, oldEndVnode.elm, oldStartVnode.elm);
        oldEndVnode = oldCh[--oldEndIdx];
        newStartVnode = newCh[++newStartIdx];
    }
    else {                                             // 情况5
        if (oldKeyToIdx === undefined) {
            oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx);
        }
        idxInOld = oldKeyToIdx[newStartVnode.key];
        if (isUndef(idxInOld)) { // New element        // 创建新的节点在旧节点的新节点前
            api.insertBefore(parentElm, createElm(newStartVnode, insertedVnodeQueue), oldStartVnode.elm);
        }
        else {
            elmToMove = oldCh[idxInOld];
            if (elmToMove.sel !== newStartVnode.sel) { // 创建新的节点在旧节点的新节点前
                api.insertBefore(parentElm, createElm(newStartVnode, insertedVnodeQueue), oldStartVnode.elm);
            }
            else {
                                                       // 在旧节点数组中找到相同的节点就对比差异更新视图,然后移动位置
                patchVnode(elmToMove, newStartVnode, insertedVnodeQueue);
                oldCh[idxInOld] = undefined;
                api.insertBefore(parentElm, elmToMove.elm, oldStartVnode.elm);
            }
        }
        newStartVnode = newCh[++newStartIdx];
    }
}
// 循环结束的收尾工作
if (oldStartIdx <= oldEndIdx || newStartIdx <= newEndIdx) {
    if (oldStartIdx > oldEndIdx) {
        // newCh[newEndIdx + 1].elm就是旧节点数组中的结束节点对应的dom元素
        // newEndIdx+1是因为在之前成功匹配了newEndIdx需要-1
        // newCh[newEndIdx + 1].elm,因为已经匹配过有相同的节点了,它就是等于旧节点数组中的结束节点对应的dom元素(oldCh[oldEndIdx + 1].elm)
        before = newCh[newEndIdx + 1] == null ? null : newCh[newEndIdx + 1].elm;
        // 把新节点数组中多出来的节点插入到before前
        addVnodes(parentElm, before, newCh, newStartIdx, newEndIdx, insertedVnodeQueue);
    }
    else {
        // 这里就是把没有匹配到相同节点的节点删除掉
        removeVnodes(parentElm, oldCh, oldStartIdx, oldEndIdx);
    }
}

}


* * *

#### 5.6.6 key的作用

*   Diff操作可以`更加快速`;

*   Diff操作可以更加准确;`(避免渲染错误)`

*   `不推荐使用索引`作为key


以下我们看看这些作用的实例:

##### 5.6.6 Diff操作可以更加准确;`(避免渲染错误)`:

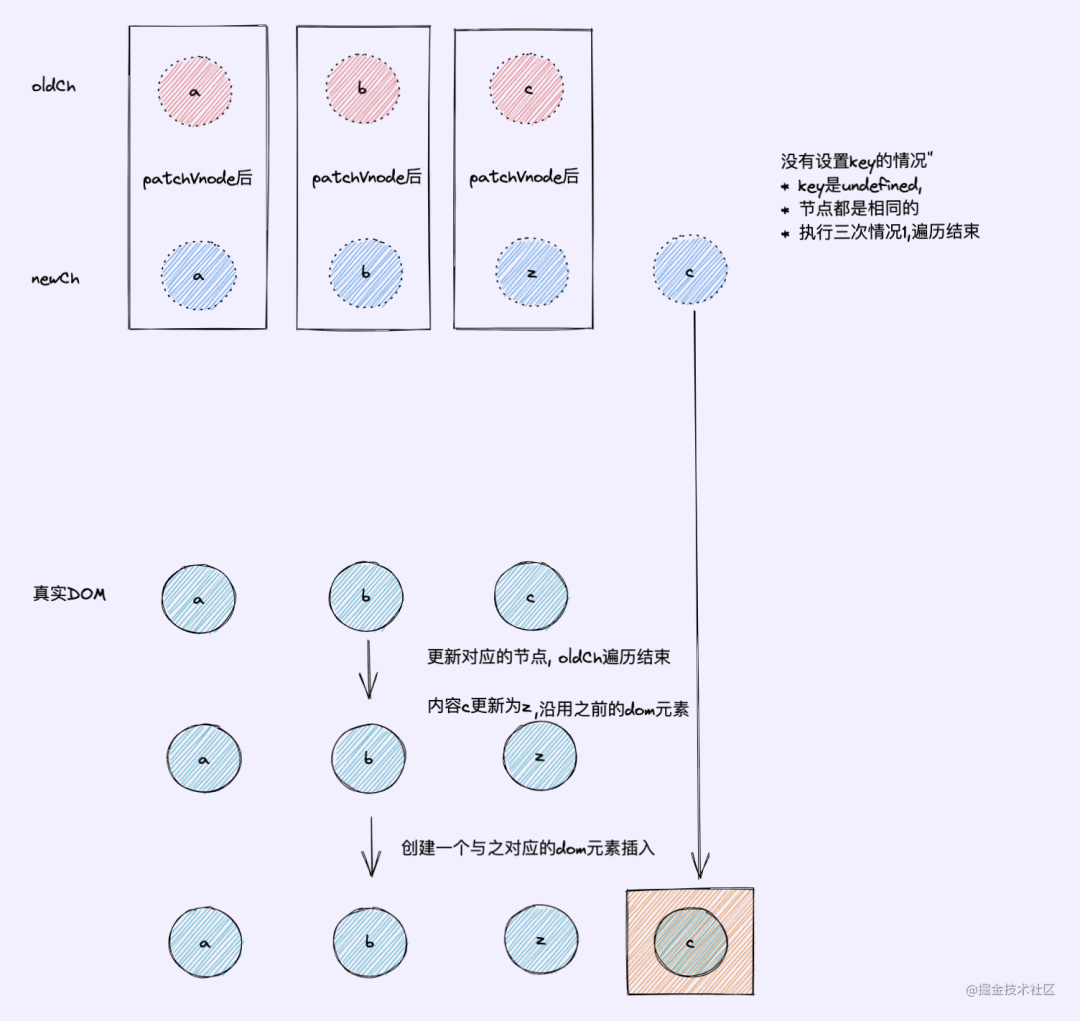

实例:a,b,c三个dom元素中的b,c间插入一个z元素

没有设置key
![图片](https://img-blog.csdnimg.cn/img_convert/3668b2349ad9ffe9b2c6eab68f85f790.png)
当设置了key:

![图片](https://img-blog.csdnimg.cn/img_convert/f774a6dcb463c65fbfdc3048cc97f61e.png)

##### 5.6.6 Diff操作可以更加准确;`(避免渲染错误)`

实例:a,b,c三个dom元素,修改了a元素的某个属性再去在a元素前新增一个z元素

没有设置key:

![图片](https://img-blog.csdnimg.cn/img_convert/d8cc072b215e47822a375da852784187.png)

![图片](https://img-blog.csdnimg.cn/img_convert/303b7ca0fb26bda7674315725faad511.png)

因为没有设置key,默认都是undefined,所以节点都是相同的,更新了text的内容但还是沿用了之前的dom,所以实际上`a->z(a原本打勾的状态保留了,只改变了text),b->a,c->b,d->c`,遍历完毕发现还要增加一个dom,在最后新增一个text为d的dom元素

设置了key:

![图片](https://img-blog.csdnimg.cn/img_convert/aba27cf6dac11cc1248e20eb2a458c00.png)

![图片](https://img-blog.csdnimg.cn/img_convert/531eb338ab1c4b16511fb4f7e259c040.png)

当设置了key,a,b,c,d都有对应的key,`a->a,b->b,c->c,d->d`,内容相同无需更新,遍历结束,新增一个text为z的dom元素

##### 5.6.6 `不推荐使用索引`作为key:

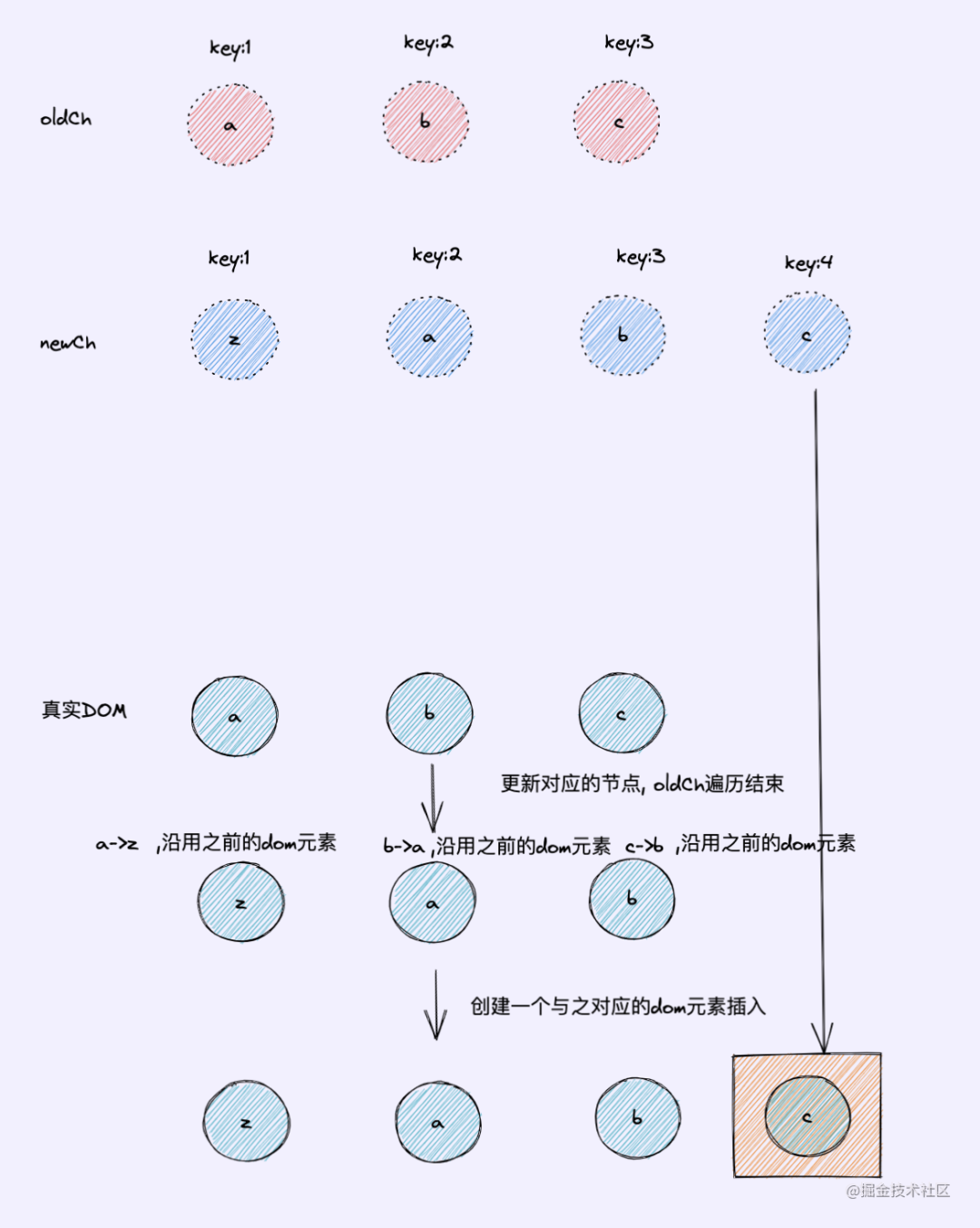

设置索引为key:

![图片](https://img-blog.csdnimg.cn/img_convert/75a3108b5817fdabe1d107bdc9f1e999.png)

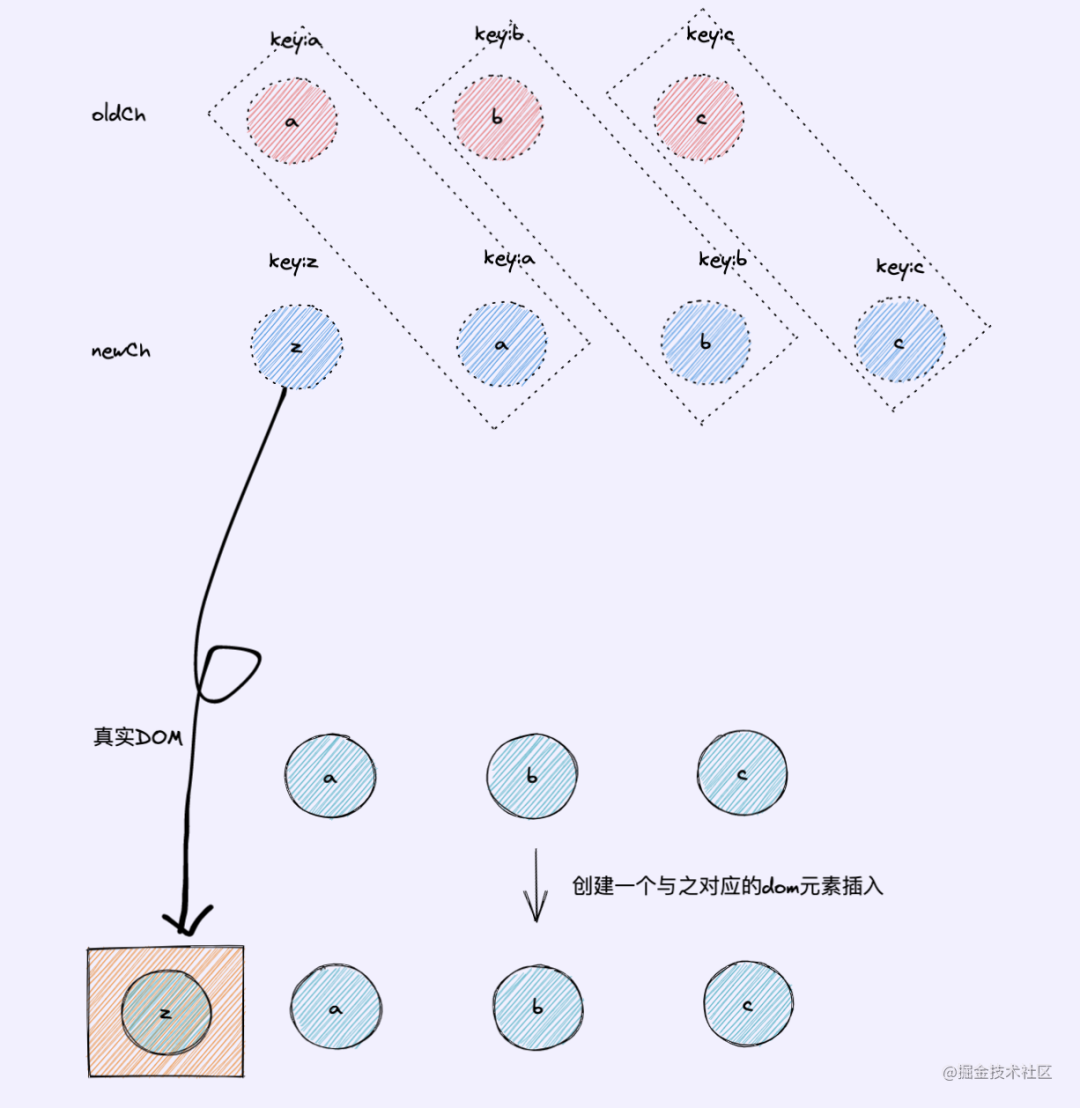

这明显效率不高,我们只希望找出不同的节点更新,而使用索引作为key会增加运算时间,我们可以把key设置为与节点text为一致就可以解决这个问题:

![图片](https://img-blog.csdnimg.cn/img_convert/c3ecf0ceb97c04587278d45ef7746ad3.png)

6\\. 关注我
-------

![图片](https://img-blog.csdnimg.cn/img_convert/e4ce12d21932298b33b6e4975b9e4482.png)

[1\\. JavaScript 重温系列(22篇全)](http://mp.weixin.qq.com/s?__biz=MjM5MDc4MzgxNA==&mid=2458453187&idx=1&sn=a69b4d7d991867a07a933f86e66b9f55&chksm=b1c224ea86b5adfc10c3aa1841be3879b9360d671e98cc73391c2490246f1348857b9821d32c&scene=21#wechat_redirect)

[2\\. ECMAScript 重温系列(10篇全)](http://mp.weixin.qq.com/s?__biz=MjM5MDc4MzgxNA==&mid=2458453193&idx=1&sn=e5392cb77bc17c9e94b6c826b5f52a83&chksm=b1c224e086b5adf6dad41a0d36b77a9bfb4bc9f0d29a816266b3e28c892e54274967dbce380b&scene=21#wechat_redirect)

[3\\. JavaScript设计模式 重温系列(9篇全)](http://mp.weixin.qq.com/s?__biz=MjM5MDc4MzgxNA==&mid=2458453194&idx=1&sn=e7f0734b04484bee5e10a85a7cbb85c1&chksm=b1c224e386b5adf554ab928cdeaf7ee16dbb2d895be17f2a12a59054a75b913470ca7649bbc7&scene=21#wechat_redirect)

4. [正则 / 框架 / 算法等 重温系列(16篇全)](http://mp.weixin.qq.com/s?__biz=MjM5MDc4MzgxNA==&mid=2458453195&idx=1&sn=1e0c8b7ea8ddc207b523ec0a636a5254&chksm=b1c224e286b5adf432850f82db18cc8647d639836798cf16b478d9a6f7c81df87c6da5257684&scene=21#wechat_redirect)

5. [Webpack4 入门(上)](http://mp.weixin.qq.com/s?__biz=MjM5MDc4MzgxNA==&mid=2458453302&idx=1&sn=904e40a421024ea0d394e9850b674012&chksm=b1c2251f86b5ac09dbbbb7c8e1d80c6cbd793a523cdfa690f8734def57812e616b9906aeec79&scene=21#wechat_redirect)|| [Webpack4 入门(下)](http://mp.weixin.qq.com/s?__biz=MjM5MDc4MzgxNA==&mid=2458453303&idx=1&sn=422f2b5e22c3b0e91a8353ee7e53fed9&chksm=b1c2251e86b5ac08464872cd880811423e0d1bbcebbe11dcac9d99fa38c5332c089c06d65d95&scene=21#wechat_redirect)

6. [MobX 入门(上)](http://mp.weixin.qq.com/s?__biz=MjM5MDc4MzgxNA==&mid=2458453605&idx=1&sn=0a506769d5eeb7953f676e93fb4d18eb&chksm=b1c2264c86b5af5aa7300a04d55efead6223e310d68e10222cd3577a25c783d3429f00767960&scene=21#wechat_redirect) || [MobX 入门(下)](http://mp.weixin.qq.com/s?__biz=MjM5MDc4MzgxNA==&mid=2458453609&idx=1&sn=f0c22e82f2537204d9b173161bae6b82&chksm=b1c2264086b5af5611524eedb0d409afe86d859dce6ceff1c17ddab49d353c385e45611a73fa&scene=21#wechat_redirect)

7\\. 120[+篇原创系列汇总](http://mp.weixin.qq.com/s?__biz=MjM5MDc4MzgxNA==&mid=2458453236&idx=2&sn=daf00392f960c115463c5aaf980620b4&chksm=b1c224dd86b5adcbd98189315e60de6a0106993690b69927cc1c1f19fd8f591fefce4e3db51f&scene=21#wechat_redirect)

![图片](https://img-blog.csdnimg.cn/img_convert/5404deed9c5014c23d01179512eecb12.png)

回复“**加群**”与大佬们一起交流学习~

点击“**阅读原文**”查看 120+ 篇原创文章

以上是关于总结1135- 图解虚拟 DOM 之 DIff 算法的主要内容,如果未能解决你的问题,请参考以下文章

图解vue中 v-for 的 :key 的作用,虚拟dom Diff算法

React之DOM的diff算法

笔记Vue源码解析之虚拟DOM和diff算法

DIff算法看不懂就一起来砍我(带图)

面试中的网红Vue源码解析之虚拟DOM,你知多少呢?深入解读diff算法

Vue 虚拟DOM和Diff算法
