Jerry答网友提问：SAP CRM WebClient UI里的EXT，STRUCT等含义

Posted 2021-03-16 JerryWangSAP

2020年，Jerry会做一个新的尝试，选择部分朋友向我提出的问题，在公众号，知识星球或者微信圈子这些平台上公开回答，这样或许能帮助到更多的朋友。
具体说明参见我前一篇文章：2020年关于SAP知识问答的一个新的尝试

网友的提问：

Jerry的解答：

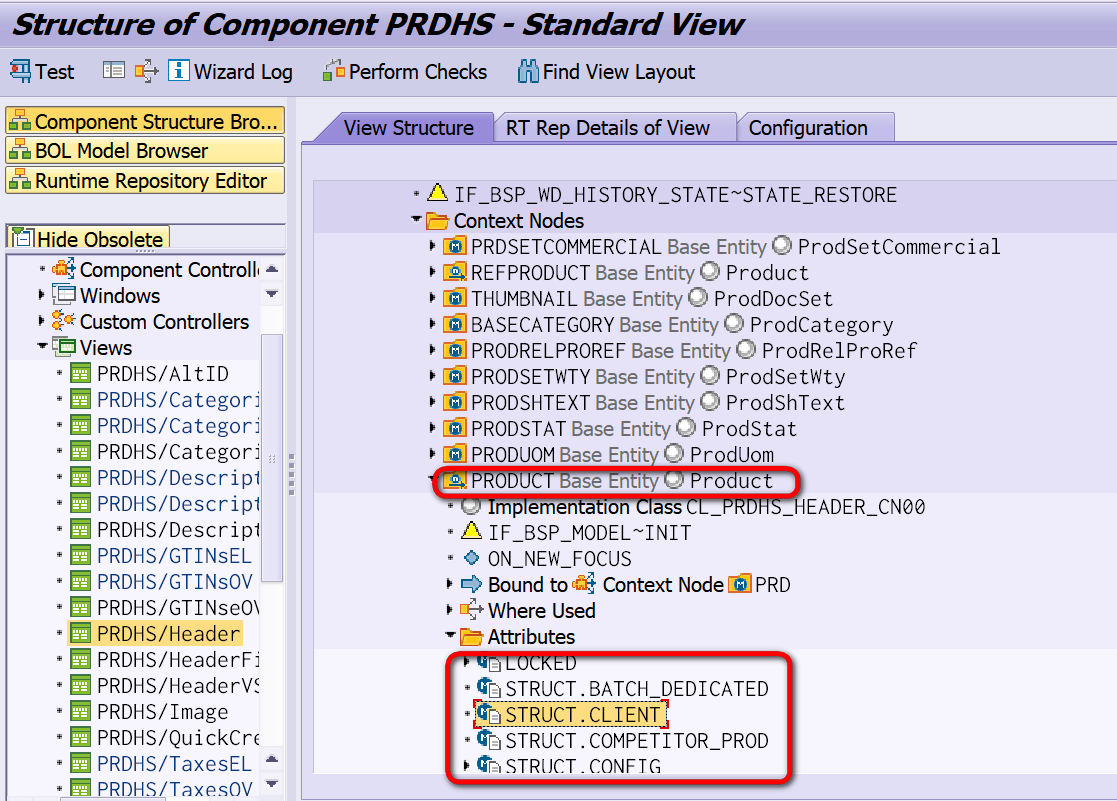

以上截图是CRM系统里BSP_WD_CPMWB这个事务码进入之后，任意打开一个上下文节点(Context Node)看到的信息：

STRUCT的含义？

在Jerry之前的文章 Jerry的WebClient UI 42篇原创文章合集 提到这样一张图：

在UI层的CRM BSP component的MVC设计里，Model，即Context node，绑定的是Business Object Layer的模型，因此Context node Attributes文件夹下面，以STRUCT开头的字段，意味着这个字段是绑定到BOL模型节点里的一个字段的，二者存在一一对应关系，如下图箭头所示。而下图蓝色字段LOCKED, 前面没有STRUCT前缀，说明这个字段并非来自BOL模型节点，而是开发者直接创建的，这种字段一般用于应用逻辑里存储临时状态，或是代表当前应用的某个标志位，没有对应的底层存储，在SAP很多产品里也称这种字段为transient field或者calculated field.

展开某个字段，看到的GET, GET_M, GET_I, GET_V, GET_P, GET_A是什么意思？

要回答这个问题，得从CRM WebClient UI页面的渲染方式说起。

如上图这种视图源代码，使用的标签页不是html支持的原生标签，浏览器是无法识别和解析的，因此需要有一个中间层，或者说转换器，将这些SAP封装过的标签转换成浏览器支持的原生HTML标签。

按照这个转换器所处位置的不同，分为服务器端渲染和浏览器端渲染两种方式。SAP CRM WebClient UI基于SAP BSP技术——Business Server Page，光听名字就知道是在服务器端渲染了。而SAP UI5，是典型的浏览器端渲染，我们在其XML视图里书写的那些标签同样无法直接被浏览器使用，需要每个标签对应的渲染器，在浏览器端用javascript代码生成对应原生的HTML标签。

回到CRM WebClient UI，对于Attributes里的这些STRUCT字段们，我们在渲染出的最终页面里，有的是一般的输入字段，有的是超链接，有的是下拉框，有的不可编辑，SAP开发的转换器怎么知道要将每个字段渲染成什么样呢？

奥妙就在这些GET方法里。这里有一个小小的设计模式的思路在内，即SAP CRM WebClient UI的框架代码，负责服务器端渲染80%的工作量，即把整个页面的框架搭出来，包括一个页面有多少字段，字段之间的相对位置等。剩下20%的工作量，比如每个字段的类型，外观等属性，这些信息框架不可能知道，也不应该知道，这些应该由应用程序提供接口(也可以理解成回调)，在接口里实现这些属性，然后由框架调用这些接口。我们可以把这个模式看成是设计模式里的一种——模板模式(Template Design Pattern).

看具体的例子。

双击进入CONFIG这个字段的GET_P方法里。P的意思是Property，属性。UI框架在渲染CONFIG这个字段时，会调用GET_P_CONFIG这个接口，询问应用：你想把CONFIG这个字段渲染成什么类型(下图第4行的fieldtype)？

应用程序通过第五行的field_type_checkbox回答框架：我想把CONFIG字段渲染成checkbox, 拜托了。

UI框架拿到这个信息后，就可以做对应的渲染工作了。

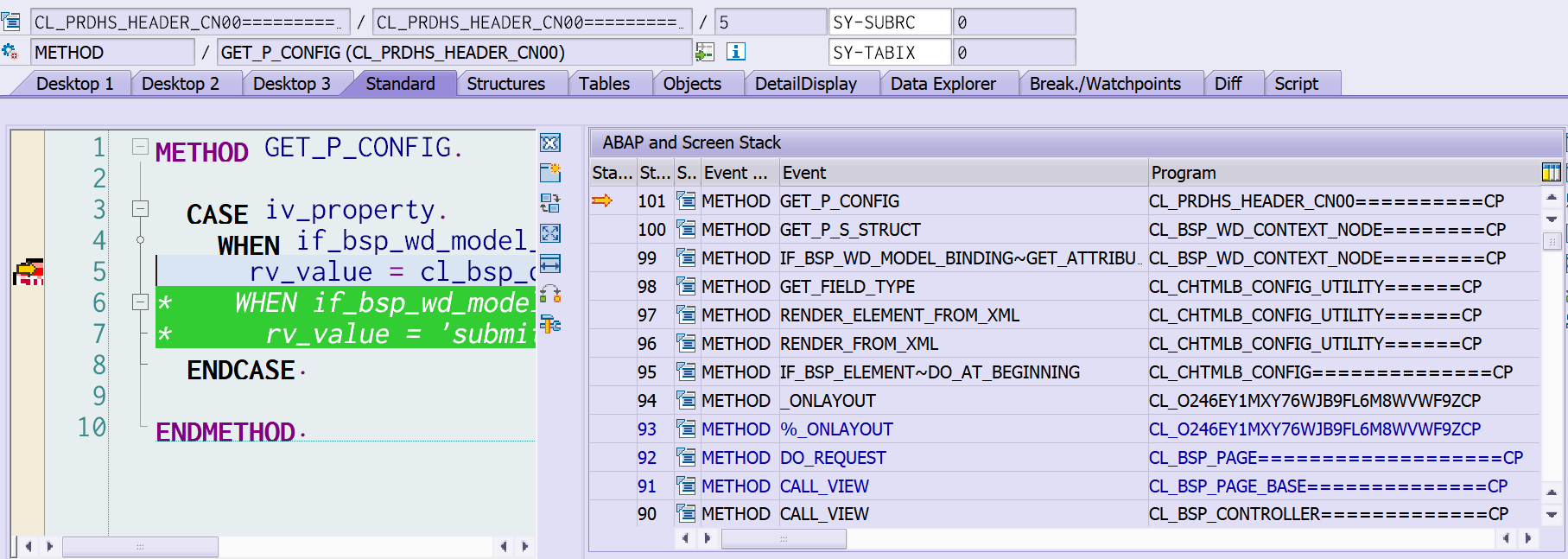

如果想研究UI拿到这个字段类型后如何渲染的细节，在GET_P方法里打断点，然后打开一个页面，单步调试记录：

GET_I: 如果应用逻辑里需要根据某种条件动态决定该字段是否可编辑，将逻辑写在这个接口里。

纯粹的GET_P方法：这里面奥妙很多，尤其是这个CONVERT_TO_STRING方法，将底层数据库表里对应的字段根据BOL模型里的字段类型渲染成最终对用户友好易读的字符串。比如底层数据库表里存储的是不含任何时区的时间戳(timestamp)， 那么这个方法会根据用户设置里的时区，自动转换成该时区的本地时间。

GET_V: 如果想实现自定义的F4 Value Help，在此实现。

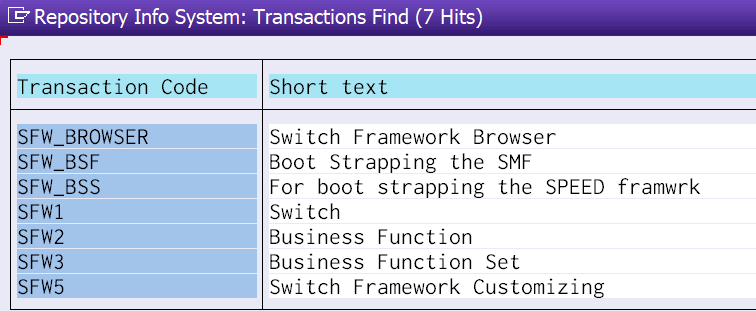

GET_A: 如果某字段的启用与否，依赖于某个Business Switch的开与关，在此实现。在SFW开头的系列事务码里查看和操作Business Switch和Function.

EXT开头的字段，代表通过CRM增强工具Application Extension Tool(AET)创建的增强字段。

希望本文能解答这位朋友提出的问题，感谢阅读。
