初识SCL模型文件

Posted 2022-06-04 道亦无名

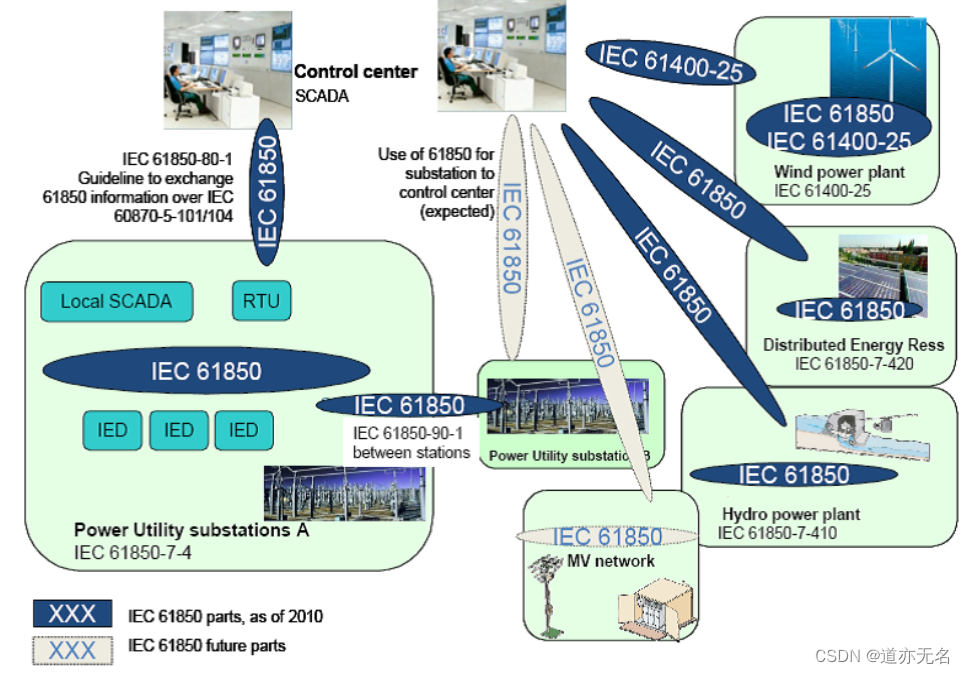

面向对象的建模技术是IEC61850标准的一个显著特点，通过对IED（智能电子设备）的建模达到对智能电子设备能力的完整的自我描述。而对整个变电站而言，IEC61850-6部分专门定义了变电站配置描述语言SCL（Substation Configuration description Language），主要基于可扩展标记语言XML。SCL用来描述通信相关的IED配置和参数、通信系统配置、变电站系统结构等。
![在这里插入图片描述](https://img-blog.csdnimg.cn/3e573399c1814155b9355abc801b4c0e.png)

    在IEC61850-6中提到了4种模型文件：

1. ICD文件（IED Capability Descroption)：IED设备厂家提供的IED能力描述文件，该文件描述设备本身的带有固定数目逻辑节点、数据对象和数据属性，不包含IED实例名称和通信参数，未绑定到具体应用中；


2. SSD文件(Systems Specification Descroption)：系统规格描述文件，该文件用于描述变电站一次系统结构以及相关联的逻辑节点，最终包含在SCD文件中；


3. SCD文件(Substation Configuration Descroption)：SCD文件是集合变电站所有IED的模型文件，是全站系统配置文件，应全站唯一，包括变电站描述以及通信系统描述，该文件由系统集成厂家根据变电站内的电气配置结构和ICD文件配置完成。


4. CID文件(Configuration IED Descroption)：IED的实例配置文件（即对ICD文件实例化），每个装置有一个，由装置厂家根据SCD文件中本IED相关配置生成，包含通信部分，是IED最终的配置文件。


   以上4种文件都是基于XML的SCL语言描述，学习SCL语言是阅读和了解配置文件的基础。
