Rocket - debug - TLDebugModuleInner - Program Buffer Access

Posted 2021-03-04 技术之一

https://mp.weixin.qq.com/s/EJVqw7JPjjaib68tENl5AQ



简单介绍TLDebugModuleInner中的Program Buffer Access。





1. implementation-specific bits set by harts executing code





1) haltedBitRegs/resumeReqRegs

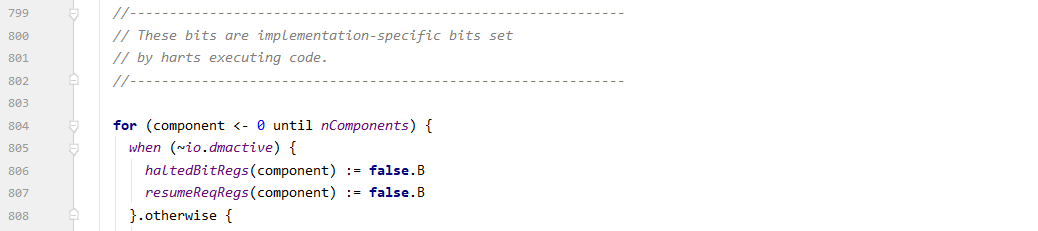

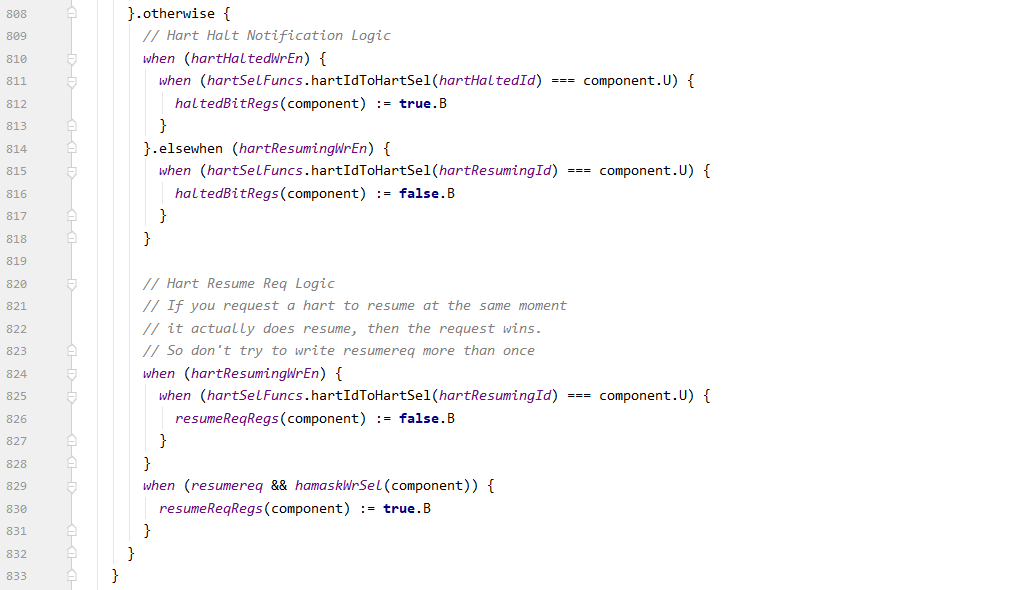

haltedBitRegs和resumeReqRegs在dmactive为假的情况下，值为0。在dmactive为真的情况下，其值由hartHaltedId和hartResumingId确定：

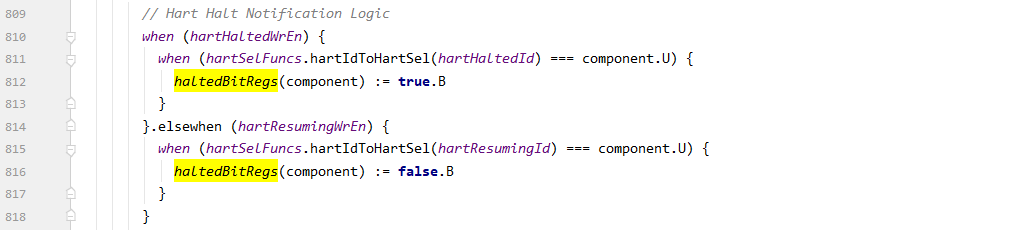

2) haltedBitRegs



hartHaltedWrEn为真时，hartHaltedId对应的比特为真；

hartResumingWrEn为真时，hartResumingId对应的比特为假；

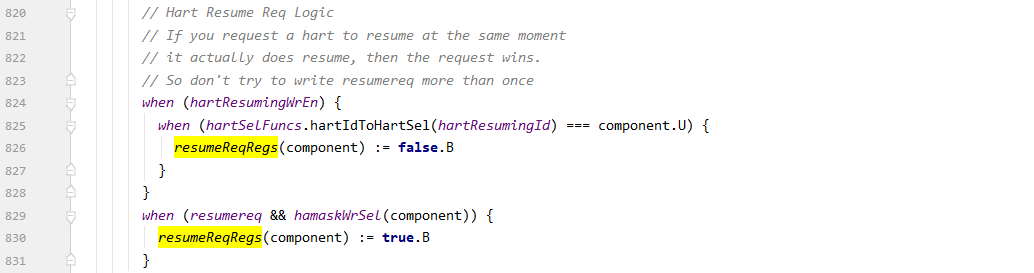

3) resumeReqRegs



hartResumingWrEn为真时，hartResumingId对应的比特为假；

resumereq为真时，hamaskWrSel(component)选中的核心，对应的比特为真；



4) hartHaltedWrEn/hartHaltedId



hartHaltedId接收写寄存器的数据，hartHaltedWrEn是写寄存器的标志：

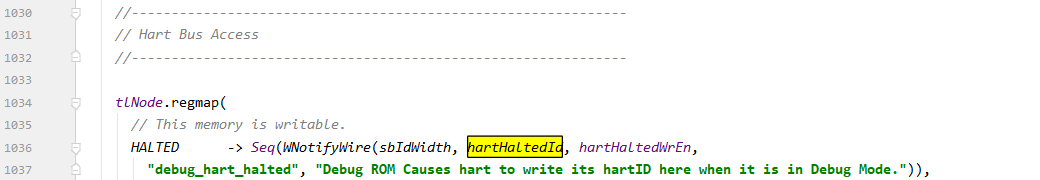

谁写呢？核心写：

核心如何写？想必是通过读写指令。



5) hartResumingWrEn/hartResumingId



hartResumingId接收写寄存器的数据，hartResumingWrEn是写寄存器的标志：

这个寄存器也是由核心来写。



2. sbcsFields, sbAddrFields, sbDataFields



通过SystemBusAccessModule生成系统总线相关的寄存器：



3. Program Buffer Access

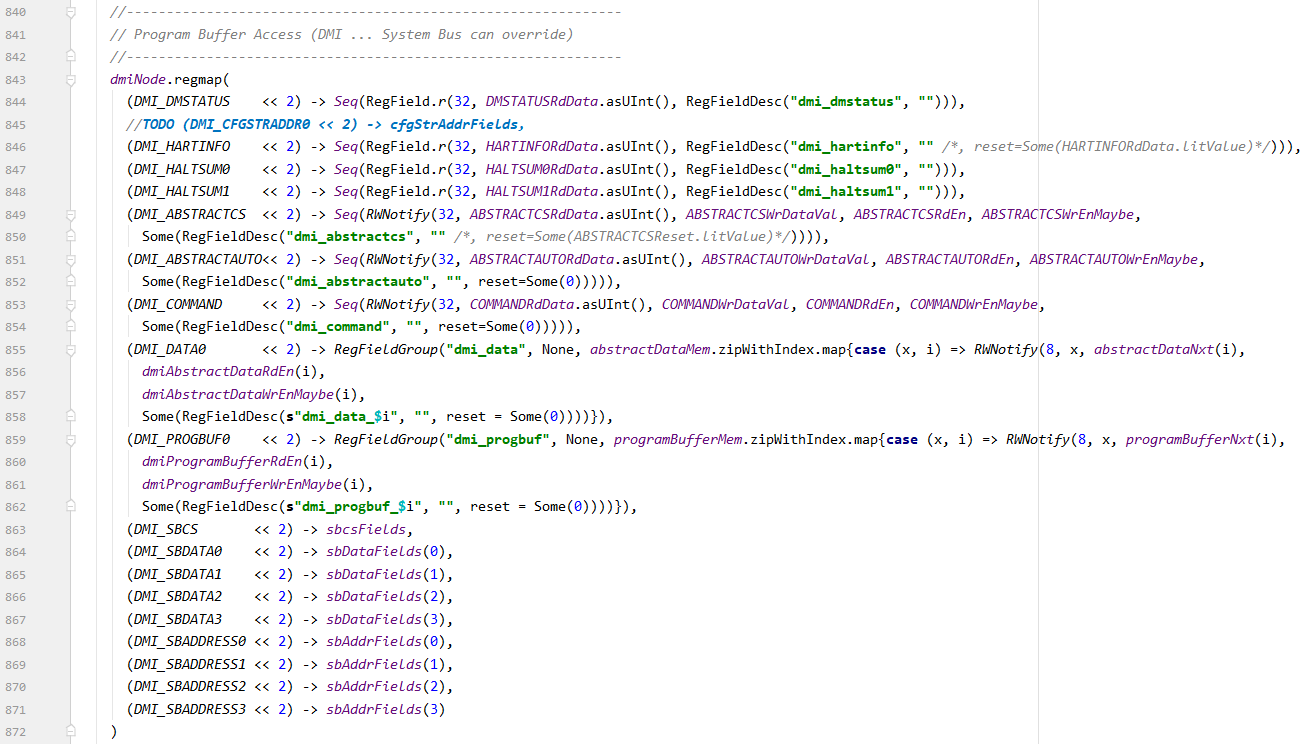

生成通过dmi接口访问寄存器的逻辑：

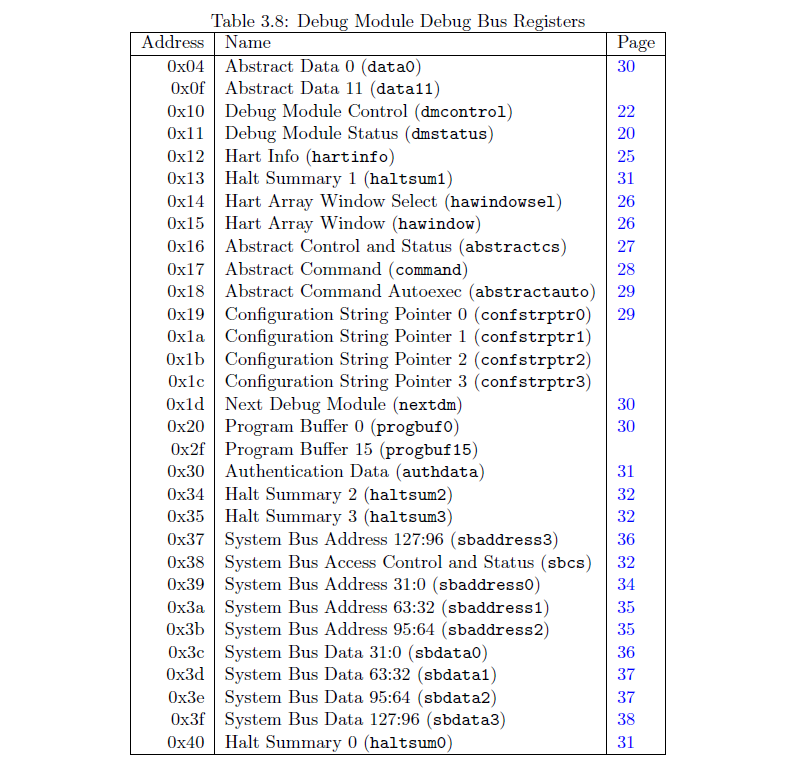

包括除了由outer实现的dmcontrol/hawindow/hawindowsel寄存器之外的，其他寄存器：



4. 附录



略
