Mac Book Pro 10.13.6
Jaspersoft Studio community version 6.6.9
JDK 8

安装 Jaspersoft Studio

Jasper Report 分为专业版（收费）和社区版（免费），如果只是用来设计一些 基本的报表模板，社区版就足够了。从这里可以下载，选择 Jaspersoft Studio。


安装时可能遇到的问题

如果在安装时一切顺利，那么可以直接跳过本小节。


如果安装过程中遇到如上错误，可以尝试一下 解决办法：

  • Step 1

System Preferences -> Security & Privacy -> General


  • Step 2

如果 Step 1 不能解决问题，打开 Terminal，执行如下命令：





  1.





       # sudo bash


  2.





       # xattr -cr "/Applications/TIBCO Jaspersoft Studio 6.6.0.app"

如果你对这个 xattr 感到好奇，可以执行 man xattr 读一读解释。

理解 Report Band

Jasper Studio 内置了很多种 Band，不同的 Band 有不同的用途，也有些不同默认行为。除了 Background Band，其他的 Band 的总高度要小于或等于一页的最大高度减去顶部和底部的边距。

Title

默认只会出现在第一页的最顶部。也可以像下面这样控制它显示在单独的一页上。


Page Header

页眉默认会出现在每一页的顶部。当 Title 和 Summary Band 设置为显示在单独的一页上时，页眉则不会显示出来。

Detail

Detail Band 比较神奇，它能够自动的迭代 DataSource 中的所有元素，如果 DataSource 为 null，则只有静态文本会显示出来。默认情况下，Main Dataset 的 Query 有多少条记录，Detail Band 就会重复多少遍。

更加详细一点的解释看这里。

Page Footer

页脚默认会出现在每一页的底部。

Last Page Footer

如果想在最后一页的页脚上放一些不同的内容，就可以考虑使用这个 Band。

Summary

默认会显示在报表的最后，和 Title Band 一样，也可以设置为显示在单独的一页上。如果是基于统计的报表，一般会放一些计算出来的内容，比如：最大值，最小值，平均值，总值等。当然，根据实际需要，也可以放任意内容。


Background

顾名思义，这个一般就是放报表的背景的，比如水印之类的。它的最大高度可以和报表一页的高度相同。

其他的 Band

Column Header, Group Header, Group Footer, Column Footer, No Data 这些 Band 根据名字也比较容易理解，具体的解释在这篇文章中讲解的比较详细。

全局设置

在页面的全局设置中可以设置页面的大小，边距，尺寸单位，页面方向等。


一个小建议是，如果设计稿是什么计量单位，这里就设置成什么计量单位，然后把尺寸设置的和设计稿一样，避免在设计模板的时候做繁琐的尺寸换算。

关于页面边距需要注意的一点是，即使将上下左右都设置为 0，最终导出 PDF 打印出来，边距也不见得是 0，因为打印机的设置中可能还会有默认的边距设置。


页码

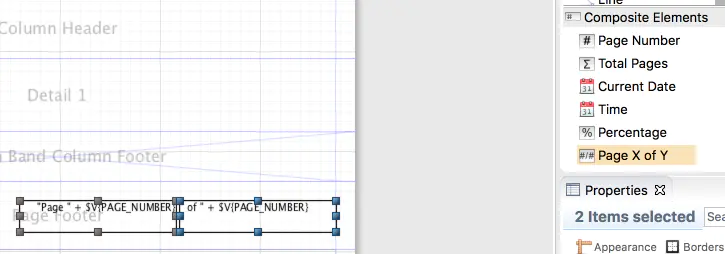

在报表中，几乎都会有显示页码的需求，比如 Page x of y 这种。看似很简单，并且 Jasper Studio 中已经提供预设好的组件。


这个内置的组件是通过两个 Text Field 实现的，如果对对齐的精度要求不高，直接使用这个组件也是挺方便的。其原理就是使用了两次 $VPAGE_NUMBER 变量，只是设置不同的求值时机即可。对于每一页的页码设置 Evaluation Time 为 Now，对于总页码设置为 Report。

但是如果对精度要求非常高的话，这个方式就不太合适了，我们需要用一个 Text Field 来实现，具体的做法参考这里。

设置中英文为不同的字体（Font Set）

相信用 Word 软件进行过中英文排版的可能应对过这种需求，就是对一篇文章中的中英文需要设置不同 的字体，在 Word 中是有这个菜单项可以设置的，但是在 Jasper Report 中要实现这个需求就不那么简单了。

主要涉及到下面这些步骤：

创建 Font Set

创建 Font Extension 和 Font Set 的步骤比较直观，参考官方文档即可。

在 Java 代码中引用字体文件

如果服务器所在的系统中没有相应的字体，在 Jasper Report 尝试生成 PDF 的时候就会报错。需要以下几步来解决：

  1. 首先需要从 Jasper Studio 中导出包含字体的 Jar 包，一次点击 Window > Preferences > Jaspersoft Studio > Fonts，选中创建的 Font Set 和其包含的字体并点击 Export。

  2. 在导出 Font 到 Jar 包的对话框中写上名称并保存。比如 SampleFontSet.jar。这个 Jar 包和一般普通的 Jar 包不同，它包含了一些 Jaspersoft 需要的额外信息。

  3. 在代码依赖中引入字体 Jar 包。


将字体嵌入到 PDF 中

有人可能会怀疑将报表中用到的字体嵌入到导出的 PDF 中是否会带来性能问题，毕竟一般汉字的字体文件体积都比较大，大几十兆。在用 Japser 导出 PDF 的时候，只会嵌入用到的字体文件的子集，所以 几乎不用担心导出的 PDF 的体积。

测量 Text Field 的实际宽度（使用 Font Set ）

如果在 Text Field 上设置的字体是自定义的 Font Set，那么需要注意了，不是那么容易能够测量出真实的宽度。目前的解决办法是先分离出文本中的汉字字符和非汉字字符，然后分别设置成相应的字体，再各自测量出宽度，最后相加即为文本所占的实际宽度。

  • 分离汉字字符和非汉字字符





  1.





           private
       static Pair<
       String,
       String>
       splitHanAndOthers(
       String
       str)


  2.





               StringBuilder hanToken = new
       StringBuilder();


  3.





               StringBuilder othersToken = new
       StringBuilder();


  4.







  5.





       for (int i =
       0; i <
       str.
       length(); )


  6.





       final int codePoint =
       str.
       codePointAt(i);


  7.







  8.





       if (UnicodeScript.
       of(codePoint) == UnicodeScript.HAN)


  9.





                       hanToken.
       append(
       str.
       charAt(i));


  10.






       else


  11.





                       othersToken.
       append(
       str.
       charAt(i));


  12.








  13.





                   i += Character.
       charCount(codePoint);


  14.








  15.







  16.





       return Pair.
       of(hanToken.
       toString(), othersToken.
       toString());


  17.
  • 测量文本的实际宽度





  1.





       private
       static
       float
       getWidth
       (JRPrintText jrPrintText, String text, String fontName)


  2.





       final
       DefaultJasperReportsContext
       instance
       = DefaultJasperReportsContext.getInstance();


  3.







  4.





       final
       JRDefaultStyleProvider
       defaultStyleProvider
       = jrPrintText.getDefaultStyleProvider();


  5.





       JRPrintText
       printText
       =
       new
       JRBasePrintText(defaultStyleProvider);


  6.





               printText.setText(text);


  7.





               printText.setFontName(fontName);


  8.





               printText.setFontSize(jrPrintText.getFontsize());


  9.







  10.





       final
       JRStyledText
       hanTextFullStyledText
       = printText.getFullStyledText(JRStyledTextAttributeSelector.getAllSelector(instance));


  11.





       final
       JRTextMeasurer
       measure
       = JRTextMeasurerUtil.getInstance(instance).createTextMeasurer(jrPrintText);


  12.





       final
       JRMeasuredText
       measuredText
       = measure.measure(hanTextFullStyledText,
       0,
       0,
       false);


  13.





       return measuredText.getTextWidth();


  14.
  • 计算总宽度





  1.





       private
       float
       getTotalWidth
       (JRPrintText jrPrintText, String text)


  2.





       final Pair<String, String> hanAndOthers = splitHanAndOthers(text);


  3.





       final
       String
       han
       = hanAndOthers.getLeft();


  4.





       final
       String
       others
       = hanAndOthers.getRight();


  5.







  6.





       final
       float
       hanWidth
       = getWidth(jrPrintText, han,
       "JianSong");


  7.





       final
       float
       othersWidth
       = getWidth(jrPrintText, others,
       "CorporateS");


  8.





       return hanWidth + othersWidth;


  9.


显示图片

  • 路径问题

在 Jasper Studio 中添加一个 Image 组件，正确的设置一个图片的路径，点击预览就可以看到显示出来的图片了。但是细心的同学会发现在 .jrxml 模板文件中图片的路径是一个绝对路径，这在实际生产过程中肯定是不行的。

因此，通过搜索找出了一个方法，可以解决静态图片的路径问题。在 Image 组件的表达式中写上这样的表达式：



this.getClass().getResourceAsStream("/images/logo.png")


还有几种其他的场景可能直接写相对路径也能工作，我没有验证过。

  • 传参问题

其实，Image 组件的表达式中不仅支持写图片的路径，也可以在代码中将图片读入内存然后直接以 InputStream 的形式传递，不过要确保每个 Stream 只能被消费一次，不要复用同一个 InputStream，如果想要复用，考虑使用 Image 组件的 isUsingCache 属性。不过 Jasper 支持的类型除此之外，还有好几种：





  1.





       * java.lang.String


  2.





       * java.io.File


  3.





       * java.net.URL


  4.





       * java.io.InputStream


  5.





       * java.awt.Image


  6.





       * net.sf.jasperreports.engine.JRRenderable

例子可以参考这个。

使用 InputStream 时可能遇到的问题





  1.





       net.sf.jasperreports.engine.JRException: java.io.IOException: The byte
       array is not a recognized imageformat.


  2.





             at net.sf.jasperreports.engine.export.JRPdfExporter
       $InternalImageProcessor.
       processImageRetainShape(JRPdfExporter.
       java:
       1747)


  3.





             at net.sf.jasperreports.engine.export.JRPdfExporter
       $InternalImageProcessor.
       process(JRPdfExporter.
       java:
       1604)


  4.





             at net.sf.jasperreports.engine.export.JRPdfExporter
       $InternalImageProcessor.access$
       300(JRPdfExporter.java:
       1532)


  5.





             at net.sf.jasperreports.engine.export.JRPdfExporter.
       exportImage(JRPdfExporter.
       java:
       1472)


  6.





             at net.sf.jasperreports.engine.export.JRPdfExporter.
       exportElements(JRPdfExporter.
       java:
       1090)


  7.





             at net.sf.jasperreports.engine.export.JRPdfExporter.
       exportFrame(JRPdfExporter.
       java:
       3117)


  8.





             at net.sf.jasperreports.engine.export.JRPdfExporter.
       exportElements(JRPdfExporter.
       java:
       1098)


  9.





             at net.sf.jasperreports.engine.export.JRPdfExporter.
       exportPage(JRPdfExporter.
       java:
       1053)


  10.





             at net.sf.jasperreports.engine.export.JRPdfExporter.
       exportReportToStream(JRPdfExporter.
       java:
       917)


  11.





             at net.sf.jasperreports.engine.export.JRPdfExporter.
       exportReport(JRPdfExporter.
       java:
       537)


  12.





             at net.sf.jasperreports.engine.JasperExportManager.
       exportToPdfFile(JasperExportManager.
       java:
       155)


  13.





             at net.sf.jasperreports.engine.JasperExportManager.
       exportReportToPdfFile(JasperExportManager.
       java:
       503)


  14.





             at com.finger.hr.controllers.HRCreatePDFController$
       2.
       run(HRCreatePDFController.
       java:
       244)


  15.





       Caused by: java.io.IOException: The byte
       array is not a recognized imageformat.


  16.





             at com.lowagie.text.Image.
       getInstance(Unknown Source)


  17.





             at net.sf.jasperreports.engine.export.JRPdfExporter
       $InternalImageProcessor.
       processImageRetainShape(JRPdfExporter.
       java:
       1742)


  18.





             ...
       12 more

解决办法很奇特，到现在我也不知道为什么。

如果传递的参数是一个独立的 InputStream 类型的字段，就会有上述错误。 解决办法就是把这个单独的 字段包到一个 Java 对象中（:D）。





  1.





       @Getter


  2.





       @Setter


  3.





       @AllArgsConstructor


  4.





       @NoArgsConstructor


  5.





       public class PhotoDto


  6.





       private
       InputStream
       photo;


  7.

List

List 显示行号

不管是 List 还是 Table 如果只是想显示简单的行号，最简单的办法就是使用 $VREPORT_COUNT。 如果对行号还有一些比较复杂的计算逻辑，则最好在代码中处理好，然后作为数据的一个字段传递给 Jasper 直接渲染。

_THIS 大法

如果传递给 List 的（或者是 Table）数据是一个基本类型（这里姑且把 String 也看做基本类型，其实只要是不包含属性的对象都满足条件）的数据的集合，那么在引用单个数据的时候就得注意了，因为基本类型的数据不存在字段一说，所以需要在 Field 的命名上做点文章。

比如说 dataSource 是 List<String>，那么在定义 Field 的时候就没办引用对象的字段名了，这时候我们只需要将字段名定义为 _THIS 即可，在引用的地方写 $F_THIS。更多解释参考这里。

Table

Dataset

Table 嵌套中的坑

Table 中嵌套 Table 可以实现类似合并单元格的效果，但是如果最外层的 Table 中一行的高度超过了页面的最大高度就会直接报错，而不是分页。

Table 中实现分组效果

  • Merge Cell？impossible！

在 Table 组件中不能直接做合并单元格的操作，只能通过嵌套 Table 来实现类似的效果。

  • Table Cell 中的负数缩进

在使用 Jasper Studio 6.6.0 版的设计器的时候，在界面上设置坐标值的时候，会出现保存不成功的情况。只能通过直接修改模板源文件的方式设置负数坐标。感觉是 IDE 的 Bug，在后续版本应该修复了。

设置 right indent 为负数的时候，left indent 不能为 0，如果为 0 right indent 不会生效 :( (至今不知道为什么 :boom:)

  • 利用 Table 组件的特性

如果有分组的需求，可以考虑使用 Table 的 Group Header 和 Group Footer 来显示组名和小计之类的数据。

Text Field & Static Text

  • Strech

关于 Strech，在设计器里有一个属性叫做 Strech With Overflow，当这个属性被勾选后，表示当数据的长度超过组件的长度时会自动折行，相当于垂直方向上的 Overflow，而 Jasper 也不支持水平方向的 Overflow。

  • Pattern

在 Jasper 中可以很方便的设置一些特殊文本的显示格式，比如： 日期，时间，货币，数字，百分比等。


SubReport

  • Compile 问题

在 Jasper Studio 的设计器里可以通过直接引用 *.jasper 文件的方式，在主报表中引用子报表。但是如果在实际的产品代码中这样做，非常不利于对源码的版本控制，因为这个 *.jasper 文件是一个经过编译之后的临时文件。


我们在生产代码中可以先将子报表的模板预编译好，然后直接以参数的形式传递给主报表（例如如下代码将编译好的 “checklist.jrxml” 子报表作为参数传给主报表，然后在主报表中的引用表达式写成$Pchecklist）。





  1.





       String
       subreport
       =
       "checklist";


  2.





       JasperReport
       jasperReport
       =
       null;


  3.





       try (
       InputStream
       inputStream
       = getResourceAsStream(subreport +
       ".jrxml"))


  4.





               jasperReport = JasperCompileManager.compileReport(inputStream);


  5.






       catch (IOException | JRException e)


  6.





               e.printStackTrace();


  7.








  8.





           params.put(subreport, jasperReport);

Detail Band 重复多次的问题

Detail Band 被渲染的次数是由 Main Dataset 中数据条数决定的，如果发现 Detail Band 被重复渲染了多次，那么请检查是否添加了 Main Dataset 的 Query，并且查询出来的数据不止一条。如果没有要设置 Main Dataset 的场景，可以选择 One Empty Record。

页面的多列排版

在页面设置中的多列设置，只对 Detail Band，Column Header，Column Footer 有影响。

html Markup 的限制

对于 HTML Markup 的使用，其实没有想象中的那么美好，使用起来功能比较有限。只能支持文本格式相关的标签和属性，不支持布局相关的标签。所以想通过 CSS 实现 一些效果，基本上都行不通。

支持的 HTML 标签如下：

  • b
  • u
  • i
  • font
  • sup
  • sub
  • li
  • br

这个列表是从源码中 找出来的，并没有什么文档（也有可能是我没搜到）明确的列出来。 源码参考这里。

Position Type 设置为 Float 中的误区

一开始我不是特别理解这个 Float Position Type 的原理，走了很多弯路，经过很长时间的摸索才理解 Float Position Type 的用法。其实主要是因为 Jaser Studio 设计器中显示出来的样子容易误导使用的人。

正常情况下，在设计模板的时候我们会把一些组件摆放的规规矩矩，整整齐齐的，看着都觉得舒服。Float 是相对于设计器里离它最近的元素漂移的，其相对位置在设计模板的阶段就决定好了。而有的组件在设计器里展示的形状比较大，如果要摆放整齐，需要 Float 的元素就会有比较大的相对距离出现。其实，这个时候我们不能相信我们眼睛看到的，也不能有强迫症，在设计器里。因为很多时候需要一些元素看上去是叠在一起的，渲染出来的效果反而是我们需要的。


我们在实际项目中有一个模板设计出来是这样的，是不是看着感觉很乱，但是要使用 Float 达到我们想要的效果，还必须要设计成这样。

时间的时区问题

解决报表中时区问题很简单，只需要给报表内置的一个变量传入相应的时区就行了。





  1.





       Map<
       String,
       Object> params =
       new
       HashMap<>();


  2.





       params.
       put(
       "REPORT_TIME_ZONE",
       TimeZone.
       getTimeZone(
       ZoneId.
       of(
       "Asia/Shanghai")));

通过代码定位元素坐标（终极大法）

如果在 Jasper Studio 中无法实现组件的动态定位，基本上也就只有这么一条路可以走了。如果这条路也实现不了，要么改需求，要么换掉 Jasper Report 解决方案。

参考链接

  1. https://community.jaspersoft.com/documentation/tibco-jaspersoft-studio-user-guide/v71/getting-started-jaspersoft-studio-0
  2. https://community.jaspersoft.com/documentation/tibco-jaspersoft-studio-user-guide/v630/understanding-bands
  3. https://community.jaspersoft.com/wiki/report-structure-jaspersoft-studio
  4. https://communities.ca.com/blogs/rob.ensinger/2015/12/28/how-to-single-textbox-page-x-of-y-page-counts-in-jaspersoft-reports
  5. https://stackoverflow.com/questions/10673263/show-page-x-of-y-using-a-single-text-field
  6. https://community.jaspersoft.com/documentation/tibco-jaspersoft-studio-user-guide/v630/working-font-extensions
  7. https://stackoverflow.com/questions/3623420/image-expression-url-in-jasper-reports
  8. https://stackoverflow.com/questions/11949333/passing-the-list-of-primitive-type-objects-as-datasource-for-subreport
  9. https://stackoverflow.com/questions/27903072/print-liststring-each-element-in-new-field
  10. https://stackoverflow.com/questions/11949333/passing-the-list-of-primitive-type-objects-as-datasource-for-subreport



作者：pengisgood
链接：https://www.jianshu.com/p/b46b158a8289
来源：简书
著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。
