android自定义View之3D索引效果

Posted _solary

tags:

篇首语:本文由小常识网(cha138.com)小编为大家整理,主要介绍了android自定义View之3D索引效果相关的知识,希望对你有一定的参考价值。

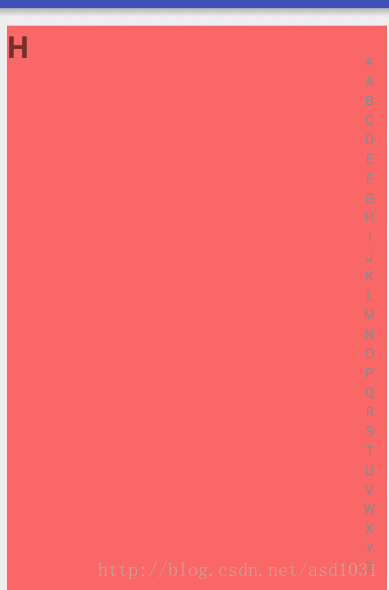

效果图:

我的小霸王太卡了。

最近工作比较忙,今天搞了一下午才搞出来这个效果,这种效果有很多种实现方式,最常见的应该是用贝塞尔曲线实现的。今天我们来看另一种不同的实现方式,只需要用到 canvas.scale(),有没有很好奇是怎么实现的呢。

首先来说一下思路,只要有了思路剩下的就是往里面套代码了。

通过观察上面的效果图我们发现可以把右边的字母分为三种类型
1、 手指没触摸的地方显示正常的样式
2、手指触摸的位置 显示最大且完全不透明
3、手指触摸位置的上下附近位置 有放大且有透明度变化

对这个效果有了直观的认识后,我们就可以在ondraw里面根据不同的条件来分别画出这三种状态,这里主要难理解的就是这些条件。这需要结合代码看下。

so 我们开始撸码吧,

1、先初始化一些需要的变量

 private void init(Context context)
        mPaint = new Paint();
        mPaint.setAntiAlias(true);
        mPaint.setColor(Color.GRAY);
        mLetters = context.getResources().getStringArray(R.array.letter_list);
        mPaint.setTextAlign(Paint.Align.CENTER);
        mTouchSlop = ViewConfiguration.get(context).getScaledTouchSlop();
        mDensity  = getContext().getResources().getDisplayMetrics().density;
        setPadding(0,dip2px(20),0,dip2px(20));


 private int dip2px(int dipPx)
        return (int)(dipPx*mDensity+0.5);


相信上面这些应该没什么难度吧。
另外把一些需要的宽高属性赋值一下,因为下面会用到它们

 @Override
    protected void onSizeChanged(int w, int h, int oldw, int oldh)
        super.onSizeChanged(w, h, oldw, oldh);

        mHeight = h - getPaddingTop() - getPaddingBottom();
        mWidth = w - dip2px(16);
        mLetterHeight = mHeight / mLetters.length;
        int textSize = (int)(mLetterHeight*0.7);
        mPaint.setTextSize(textSize);
        mIsDownRect.set(w-dip2px(32),0,w,h);


这里主要就是mIsDownRect这个要注意一下它是索引列表的范围,但是我们并不需要画出它。
2、在ontouch方法中对触摸事件进行必要的处理

public boolean onTouchEvent(MotionEvent event)
       int action = event.getAction();
        switch (action)
            case MotionEvent.ACTION_DOWN:
                mIsBeingDragger = false;
                float initDownY = event.getY();
                if(!mIsDownRect.contains(event.getX(),event.getY()))
                    return false;

                mInitDownY = initDownY;
                break;
            case MotionEvent.ACTION_MOVE:
                float y = event.getY();
                float diff = Math.abs(y - mInitDownY);
                if(diff>mTouchSlop&&!mIsBeingDragger)
                    mIsBeingDragger = true;

                if(mIsBeingDragger)
                    mY = y;
                    float moveY = y - getPaddingTop();
                    int chartIndex = (int) (moveY / mHeight * mLetters.length);//获取索引位置的index
                    if(mChoose!=chartIndex)
                        if(chartIndex>=0&&chartIndex<mLetters.length)
                            if (slidViewListener != null)
                                Log.i("lly","chartIndex = "+chartIndex);
                                slidViewListener.onChange(mLetters[chartIndex]);

                            mChoose = chartIndex;


                    invalidate();

                break;
            case MotionEvent.ACTION_UP:
            case MotionEvent.ACTION_CANCEL:
                mIsBeingDragger = false;
                mChoose = -1;
                invalidate();
                break;


        return true;


这里面也很简单,首先当手指按下时记录下按下位置的Y坐标,然后判断按下的位置是否在索引列表的区域范围内(索引的区域在初始化赋值的时候已经确定过了)如果不在就没必要执行下去了 直接返回false即可,
然后在手指移动的时候判断下是否是在移动是的话就把mIsBeingDragger置为true,如果mIsBeingDragger为true说明正在移动 ,这时候就计算出当前手指所在的索引位置,并通过回调方式通知外面当前的位置,最后把索引位置赋给全局变量mChoose,并刷新UI。
手指抬起时进行一些复位操作。
以上就是ontouch的全部方法。

3、在ondraw方法里面画出索引字母

这里要画出那三种类型的字母索引,我们先从简单的来

  float lettersPos= mLetterHeight*(i+1)+getPaddingTop(); //下一个字母的Y值坐标
            float diffY; // Y 方向的偏移量
            float diffX;//X 方向的偏移量
            float diff;//缩放比例
  if (mChoose == i&&i!=0&&i!=mLetters.length-1)
      diff = 2.2f;
      diffX=0f;
      diffY=0f;


mChoose 是在ontouch中我们记录的索引位置,当上面条件成立时说明当前就是选中的字母,这时候让它缩放比例最大,偏移量我们会在下面统一处理。
接下来处理不是选中的情况

float distanseDiff = Math.abs((mY - lettersPos)/mHeight);//计算手指触摸位置的上下附近位置
                float maxPos = distanseDiff * 7;//乘7是因为这个系数太小了需要给他一个放大
                if(distanseDiff<0.174)
                    diff = 2.2f - maxPos;
                else
                    diff = 1f;


                if(!mIsBeingDragger)
                    diff =1;

                diffX  = maxPos *  50;
                if(mY>lettersPos)
                    diffY = maxPos*50;
                else
                    diffY = - maxPos*50;


这里主要就是那个缩放系数比较难算 需要多试下。
X Y方向的偏移量如下图

这些都计算好后就可以画了

 canvas.save();
            canvas.scale(diff,diff,mWidth*1.2f+diffX,lettersPos+diffY);
            if(diff ==1)
                mPaint.setAlpha(255);
                mPaint.setTypeface(Typeface.DEFAULT);

            else
                int alpha = (int) (255*(1-Math.min(0.9,diff -1)));
                if(mChoose == i)
                    alpha = 255;


                mPaint.setAlpha(alpha);
                mPaint.setTypeface(Typeface.DEFAULT_BOLD);

            Log.i("lly","mLetters["+i+"] = " +mLetters[i] );
            canvas.drawText(mLetters[i],mWidth,lettersPos,mPaint);
            canvas.restore();

可以发现canvas.scale(diff,diff,mWidth*1.2f+diffX,lettersPos+diffY); 这一句才是整个自定义view的关键 它前两个参数是x轴和y轴的缩放系数,后两个参数是x轴和y轴的锚点,我主要是试出来的,这两个参数比较难理解,还需要多家学习。到这里就已经实现了我们最上面的效果了。

源码
