一个绚丽的Downloading动效分析与实现

Posted 2022-10-29 GAStudio

尊重原创，欢迎转载，转载请注明 FROM GAStudio   http://blog.csdn.net/tianjian4592/article/details/53699988 闲逛之余，看到一个不错的downloading动效，这个动效用CJJ的话说难度还好，但本人觉得还比较灵动、带感、俏皮、有新意，好了话不多说，咱们先来撸一张高清无码gif图：


撸完，咱可以将整个动效简单划分为以下流程： 1. BeforeProgress(显示进度前); 2. InProgress(显示进度中); 3.Failed(失败动画); 4.Done(完成动画);

如果你想看 GAStudio Github主页，请戳这里；
如果你想看 GAStudio更多技术文章，请戳这里；
QQ技术交流群：277582728；


下面咱们一起对以上流程进行分析与实现；
1. BeforeProgress(显示进度前):

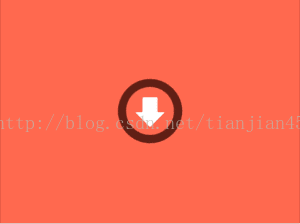

同样，咱们一起撸一下第一部分高清无码gif图：


通过观察，我们可以将以上动画分割为以下几个内容：
1.圆形背景和下载剪头整体缩放； 2.圆形背景逐步镂空（缩放到一定阶段，内部镂空圆不断扩大）; 3.圆形背景变为一条直线，并伴随箭头些许上移； 4.直线上下震荡及下载箭头(Arrow)变承载进度文字的线框形态;
1.1. 圆形背景和下载剪头整体缩放: 这里面，圆形背景和整体的缩放好说，稍显麻烦的是下载箭头，由于后面箭头还需要形变为承载进度文字的线框，所以丢掉你使用图片的小想法，咱们一起用path勾一个活泼的小箭头：

// move to bottom center
mArrowPath.moveTo(halfArrowWidth, 0);
// rect bottom left edge
mArrowPath.lineTo(rectPaddingLeft, 0);
// rect left edge
mArrowPath.lineTo(rectPaddingLeft, rectHeight);
// tri bottom left edge
mArrowPath.lineTo(triPaddingLeft, rectHeight);
// tri left edge
mArrowPath.lineTo(halfArrowWidth, arrowHeight);
// tri right edge
mArrowPath.lineTo(arrowWidth - triPaddingLeft, rectHeight);
// tri bottom right edge
mArrowPath.lineTo(arrowWidth - rectPaddingLeft, rectHeight);
// rect right edge
mArrowPath.lineTo(arrowWidth - rectPaddingLeft, 0);
// rect right bottom edge
mArrowPath.lineTo(halfArrowWidth, 0);

箭头OK了，圆形背景和整体的缩放就不再细说，只需要canvas.drawCircle()和使用ValueAnimator动态改变canvas缩放比例即可，so easy！
后面箭头需要形变为承载进度文字的线框，通过观察，可以看到线框的4个角是圆角。由于使用path勾勒， 实现圆角线框大致有以下几种方案： 1.使用path的quadTo()以二次贝塞尔曲线连接； 2.使用path的arcTo()以圆弧形式连接； 3.使用path中addArc()添加一段圆； 4.使用paint的setPathEffect设置PathEffect为ConnerPathEffect； 本人最终采用第四种方式进行实现；


1.2.圆形背景逐步镂空（缩放到一定阶段，内部镂空圆不断扩大）:


撸完上图，我们可看到，圆形背景由实心圆变换至一个圆环，最终消失，此处我们可以想到如下方案： 1. 直接采用背景的颜色，在里面画实心圆（需要提前知道背景颜色并且背景只能为纯色）;  2. 外面深色的圆直接是圆环，然后通过调整圆的半径及paint的strokeWidth实现； 3.直接采用混合模式(Xfermode)，圆形背景中混合掉内圆部分； 第一种方案太挫，帅气逼人的GAStudio哥肯定不会考虑，本文采用混合模式方案，关键代码如下：

int layoutCont = canvas.saveLayer(mCircleRectF, mDefaultPaint, Canvas.ALL_SAVE_FLAG);
mDefaultPaint.setColor(mLoadingCircleBackColor);
canvas.drawCircle(mCircleRectF.centerX(), mCircleRectF.centerY(), mCircleRadius, mDefaultPaint);

mDefaultPaint.setXfermode(mXfermode);
// draw bg circle 2
int innerCircleRadius = (int) (mCircleRadius * innerCircleScalingFactor);
canvas.drawCircle(mCircleRectF.centerX(), mCircleRectF.centerY(), innerCircleRadius, mDefaultPaint);
mDefaultPaint.setXfermode(null);
canvas.restoreToCount(layoutCont);

1.3.圆形背景变为一条直线，并伴随箭头些许上移:


这个部分相比前面两步稍显复杂，需要将圆环如丝般顺滑的变换成直线，并随之上线震荡，该过程拆解图如下：


对于这个过程，GAStudio哥采用两条三阶贝塞尔曲线对初期的圆环、中间部分的曲线、最终的直线进行模拟；
为了便于理解，抽象出四个核心状态，过程图解如下：
1.完整圆形状态：


2.延展开来状态：


3.横向铺开状态：


4.直线状态：


更新path核心逻辑如下：

private void updateCircleToLinePath(Path linePath, int circleDiameter, float normalizedTime)
    if (linePath == null)
        return;

    int index = 0;
    float adjustNormalizedTime = 0;
    if (normalizedTime <= CIRCLE_TO_LINE_SEASONS[1])
        adjustNormalizedTime = normalizedTime / CIRCLE_TO_LINE_SEASONS[1];
     else if (normalizedTime < CIRCLE_TO_LINE_SEASONS[2])
        index = 1;
        adjustNormalizedTime = (normalizedTime - CIRCLE_TO_LINE_SEASONS[1])
                / (CIRCLE_TO_LINE_SEASONS[2] - CIRCLE_TO_LINE_SEASONS[1]);
     else
        index = 2;
        adjustNormalizedTime = (normalizedTime - CIRCLE_TO_LINE_SEASONS[2])
                / (CIRCLE_TO_LINE_SEASONS[3] - CIRCLE_TO_LINE_SEASONS[2]);


    // the path bounds width
    int boundWidth = (int) (((CIRCLE_TO_LINE_WIDTH_FACTOR[index + 1]
            - CIRCLE_TO_LINE_WIDTH_FACTOR[index])
            * adjustNormalizedTime + CIRCLE_TO_LINE_WIDTH_FACTOR[index]) * circleDiameter);

    // the distance of cubic line1' x1 to cubic line2's x2
    int adjustBoundWidth = boundWidth;
    if (normalizedTime <= CIRCLE_TO_LINE_SEASONS[1])
        adjustBoundWidth = (int) (boundWidth * adjustNormalizedTime);


    // the path bounds height
    int boundHeight = (int) (((CIRCLE_TO_LINE_HEIGHT_FACTOR[index + 1]
            - CIRCLE_TO_LINE_HEIGHT_FACTOR[index])
            * adjustNormalizedTime + CIRCLE_TO_LINE_HEIGHT_FACTOR[index]) * circleDiameter);

    // calculate the four points
    float firstControlXFactor = (CIRCLE_TO_LINE_FST_CON_X_FACTOR[index + 1]
            - CIRCLE_TO_LINE_FST_CON_X_FACTOR[index])
            * adjustNormalizedTime + CIRCLE_TO_LINE_FST_CON_X_FACTOR[index];
    float firstControlYFactor = (CIRCLE_TO_LINE_FST_CON_Y_FACTOR[index + 1]
            - CIRCLE_TO_LINE_FST_CON_Y_FACTOR[index])
            * adjustNormalizedTime + CIRCLE_TO_LINE_FST_CON_Y_FACTOR[index];
    float secondControlXFactor = (CIRCLE_TO_LINE_SEC_CON_X_FACTOR[index + 1]
            - CIRCLE_TO_LINE_SEC_CON_X_FACTOR[index])
            * adjustNormalizedTime + CIRCLE_TO_LINE_SEC_CON_X_FACTOR[index];
    float secondControlYFactor = (CIRCLE_TO_LINE_SEC_CON_Y_FACTOR[index + 1]
            - CIRCLE_TO_LINE_SEC_CON_Y_FACTOR[index])
            * adjustNormalizedTime + CIRCLE_TO_LINE_SEC_CON_Y_FACTOR[index];
    int firstControlX = (int) (circleDiameter * firstControlXFactor);
    int firstControlY = (int) (circleDiameter * firstControlYFactor);
    int secondControlX = (int) (circleDiameter * secondControlXFactor);
    int secondControlY = (int) (circleDiameter * secondControlYFactor);

    linePath.reset();
    // left line
    linePath.cubicTo(firstControlX, firstControlY,
            secondControlX, secondControlY, adjustBoundWidth / 2, boundHeight);
    // left right line
    linePath.cubicTo(adjustBoundWidth - secondControlX,
            secondControlY, adjustBoundWidth - firstControlX, firstControlY, adjustBoundWidth, 0);

    // translate path to move the origin to the center
    int offsetX = (circleDiameter - adjustBoundWidth) / 2;
    int offsetY = (circleDiameter - boundHeight) / 2;
    linePath.addCircle(firstControlX, firstControlY,3, Path.Direction.CW);
    linePath.addCircle(secondControlX, secondControlY,3, Path.Direction.CW);
    linePath.addCircle(adjustBoundWidth - secondControlX,
            secondControlY,3, Path.Direction.CW);
    linePath.addCircle(adjustBoundWidth - firstControlX, firstControlY,3, Path.Direction.CW);
    linePath.offset(offsetX, offsetY);

整个过程路径及控制点变化如下：


至此，箭头上移的效果，只需根据绳子中心点的位置，平移下载箭头位置即可；
1.4.直线上下震荡及下载箭头(Arrow)变承载进度文字的线框形态：


这个过程有以下三点需要考虑： 1.4.1.直线震荡: 该效果仅需持续上下移动二阶贝塞尔曲线的控制点即可，不再多言； 1.4.2.箭头沿曲线移动： 移动的路线可以采用一个三阶贝塞尔曲线进行模拟，再使用PathMeasure获取过程中的实时位置(x、y)，关键代码如下：

if (mArrowMovePath.isEmpty())
    mArrowMovePath.moveTo(mArrowMovePathRect.left, mArrowMovePathRect.bottom);
    mArrowMovePath.cubicTo(mArrowMovePathRect.left + mArrowMovePathRect.width() / 4,
            mArrowMovePathRect.top,
            mArrowMovePathRect.right,
            mArrowMovePathRect.top,
            mArrowMovePathRect.right, mArrowMovePathRect.bottom);
    mArrowPathMeasure.setPath(mArrowMovePath, false);
    mArrowMovePathLength = mArrowPathMeasure.getLength();


mArrowPathMeasure.getPosTan(mArrowMovePathLength * normalizedTime , mArrowMovePoint, null);

1.4.3.移动过程中的下载箭头形态变换： 咱们用rectWidth、rectHeight分别指代下载箭头底部的矩形部分的宽高，triWidth、triHeight分别指代Arrow头部的三角形部分的宽高，angle指代下载箭头的旋转角度； 只需用ValueAnimator创建一个过程将以上数值进行如下变换： rectWidth 到 2rectWidth；
rectHeight 到 1.4rectHeight 再到 rectHeight；
triWidth 到 0.65triWidth；
triHeight 到 0.65*triHeight；
angle 由 0 -> -30 -> 20 -> -10 -> 0度；

OK，到这里，第一部分就可以告一段落，咱们继续看后面的部分；
2. InProgress(显示进度中) :


GAStudio哥本次 在实现过程中，没有实现在移动的过程中的线框的摇摆，有兴趣的同学可以自己修改实现，剩余部分主要讲下拉绳的变动：
2.1. 拉绳的变动：


观察上图，可以将拉绳下拉的顶点移动的轨迹近似看成一条折线, 先计算出顶点的位置，再分别绘制左、右两边的直线，关键代码如下：

private void drawProgressRopePath(
        Canvas canvas, float normalizeProgress, int baselineLen,
        int baseLineX, int baseLineY, int highestPointHeight, int leftLineColor)
    int halfLen = baselineLen / 2;
    int middlePointX = (int) (baseLineX + baselineLen * normalizeProgress);
    int middlePointY;

    float k = (float) highestPointHeight / halfLen;
    if (normalizeProgress < HALF_NORMALIZED_PROGRESS)
        middlePointY = (int) (halfLen * k
                * normalizeProgress / HALF_NORMALIZED_PROGRESS) + baseLineY;
     else
        middlePointY = (int) (halfLen * k
                * (1 - normalizeProgress) / HALF_NORMALIZED_PROGRESS) + baseLineY;

    // draw right part first
    mBaseLinePaint.setColor(DEFAULT_LOADING_LINE_COLOR);
    canvas.drawLine(middlePointX, middlePointY, baseLineX + baselineLen,
            baseLineY, mBaseLinePaint);

    // draw left part
    mBaseLinePaint.setColor(leftLineColor);
    canvas.drawLine(baseLineX, baseLineY, middlePointX, middlePointY, mBaseLinePaint);
    if (mProgressRopePathRectF == null)
        mProgressRopePathRectF = new RectF();

    mProgressRopePathRectF.set(baseLineX, baseLineY, baseLineX + baselineLen, middlePointY);

3. Failed(失败动画)：


撸完以上gif，我们可以把这部分效果分为如下几点： 1.线框内的文字变为Failed并且晃动; 2.绳子上下抖动; 3.绳子左侧的白色部分爆炸消失; 4.线框回到最初位置，变且变为下载箭头； 5.圆形背景逐渐放大出现； 6.圆形背景和下载箭头整体缩放；
在这里，我们一起看下爆炸效果的实现，其他部分相对简单，不再赘述；
关于爆炸效果，我们可以很逼真的模拟，绘制出各式各样的圆点来模拟，但是由于点的个数多，大小不一，采用该方式费事费力，并且由于效果速度快，转瞬即逝，我们可以采用一种简单而效果看起来差不多的方式，就是只画几个形状，然后平铺到整个绳子；
该处主要使用paint的setPathEffect方法将PathEffect设置为PathDashPathEffect，关键代码如下：

Path cycle = new Path();
// generate bomb point shape
cycle.addCircle(0, 0, mBaseLineStrokeWidth / 2, Path.Direction.CCW);
cycle.addCircle(mBaseLineStrokeWidth, 0, mBaseLineStrokeWidth / 3, Path.Direction.CCW);
cycle.addCircle(mBaseLineStrokeWidth * 2, 0, mBaseLineStrokeWidth / 4, Path.Direction.CCW);
cycle.addCircle(mBaseLineStrokeWidth * 3, 0, mBaseLineStrokeWidth / 5, Path.Direction.CCW);
mFailedBombPaint = new Paint();
mFailedBombPaint.setStrokeWidth(mBaseLineStrokeWidth);
mFailedBombPaint.setAntiAlias(true);
mFailedBombPaint.setColor(DEFAULT_PROGRESS_LINE_LEFT_COLOR);
mFailedBombPaint.setStyle(Paint.Style.STROKE);

mFailedBombPaint.setPathEffect(new PathDashPathEffect(cycle,
        mBaseLineStrokeWidth * 3, 0, PathDashPathEffect.Style.TRANSLATE));
mFailedBombBellowPaint = new Paint(mFailedBombPaint);
mFailedBombBellowPaint.setPathEffect(new PathDashPathEffect(cycle,
        mBaseLineStrokeWidth * 3, HALF_FULL_ANGLE, PathDashPathEffect.Style.TRANSLATE));

4.Done（完成动画）：


撸完以上gif, 我们可以将该部分概括为以下部分： 1. 线框绕Y轴旋转，并由100%变换为done； 2.线框随进度条收缩到最中心； 3.线框在中心点晃动； 4.线框变换为下载箭头，圆形背景复出； 5.圆形背景和下载箭头整体缩放，伴随下载箭头上下晃动；
该部分咱们一起看下第一条的实现，即Canvas里如何实现伪三维变换； Canvas中只有rotate函数，也就是在二维平面内进行旋转，不能实现如上的绕Y轴旋转，类似效果需要借助Camera来实现，关键代码如下：

float angle;
String str;
if (normalizedTime <= HALF_NORMALIZED_PROGRESS)
    str = FULL_PROGRESS_STR;
    angle = HALF_FULL_ANGLE * normalizedTime;
    mProgressTextPaint.setColor(DEFAULT_PROGRESS_TEXT_COLOR);
 else
    str = FULL_PROGRESS_DONE_STR;
    angle = HALF_FULL_ANGLE * normalizedTime + HALF_FULL_ANGLE;
    mProgressTextPaint.setColor(DEFAULT_DONE_PROGRESS_TEXT_COLOR);

if (mCamera == null)
    mCamera = new Camera();

mCamera.save();
mCamera.rotateY(angle);
mCamera.getMatrix(mArrowRotateMatrix);
mCamera.restore();
// 保证绕Arrow的中心进行旋转
mArrowRotateMatrix.preTranslate(-mArrowRectF.centerX(), -mArrowRectF.centerY());
mArrowRotateMatrix.postTranslate(mArrowRectF.centerX(), mArrowRectF.centerY());
mLastArrowOffsetX = (int) (mBaseLineX + mBaseLineLen - mArrowRectF.width() / 2);
mLastArrowOffsetY = (int) (mBaseLineY - mArrowRectF.height());
canvas.save();
canvas.translate(mLastArrowOffsetX, mLastArrowOffsetY);
// 应用上述Camera变换的结果
canvas.concat(mArrowRotateMatrix);
mDefaultPaint.setColor(DEFAULT_ARROW_COLOR);
// 绘制Arrow
canvas.drawPath(mArrowPath, mDefaultPaint);
mProgressTextPaint.getTextBounds(str,
        0, str.length(), mProgressTextRect);
// 文字
canvas.drawText(str,
        mArrowRectF.left + (mArrowRectF.width() - mProgressTextRect.width()) / 2,
        mArrowRectF.bottom - mArrowRectF.height() / 2, mProgressTextPaint);
canvas.restore();

至此，该效果的核心逻辑咱们已经分析完毕，实现效果如下： 成功部分：


失败部分：


你以为到这里就结束了吗？No－No－No，作为一个负责任的开发者，最后咱们加上合理的自定义属性，以方便使用者自行定义：

<declare-styleable name="GADownloadingView">

    <attr name="arrow_color" format="color" />
    <attr name="loading_circle_back_color" format="color" />
    <attr name="loading_line_color" format="color" />
    <attr name="progress_line_color" format="color" />
    <attr name="progress_text_color" format="color" />
    <attr name="done_text_color" format="color" />
</declare-styleable>

最后，附上github地址，喜欢的同学还请多多star ：
     GADownloading源码地址:
https://github.com/Ajian-studio/GADownloading
