直流变频电风扇是如何制作的呢？

Posted 2022-12-23 卓晴



01 电风扇

---

一、简介

  炎炎厦日中，头顶上这精美装饰的电风扇是如何制作的呢？下面让我们到生产车间一探究竟吧。 说实在的，对于工程制作非常感兴趣的我，从这个短片中还是学习到了很多的神奇的生产工艺。

二、外壳制作

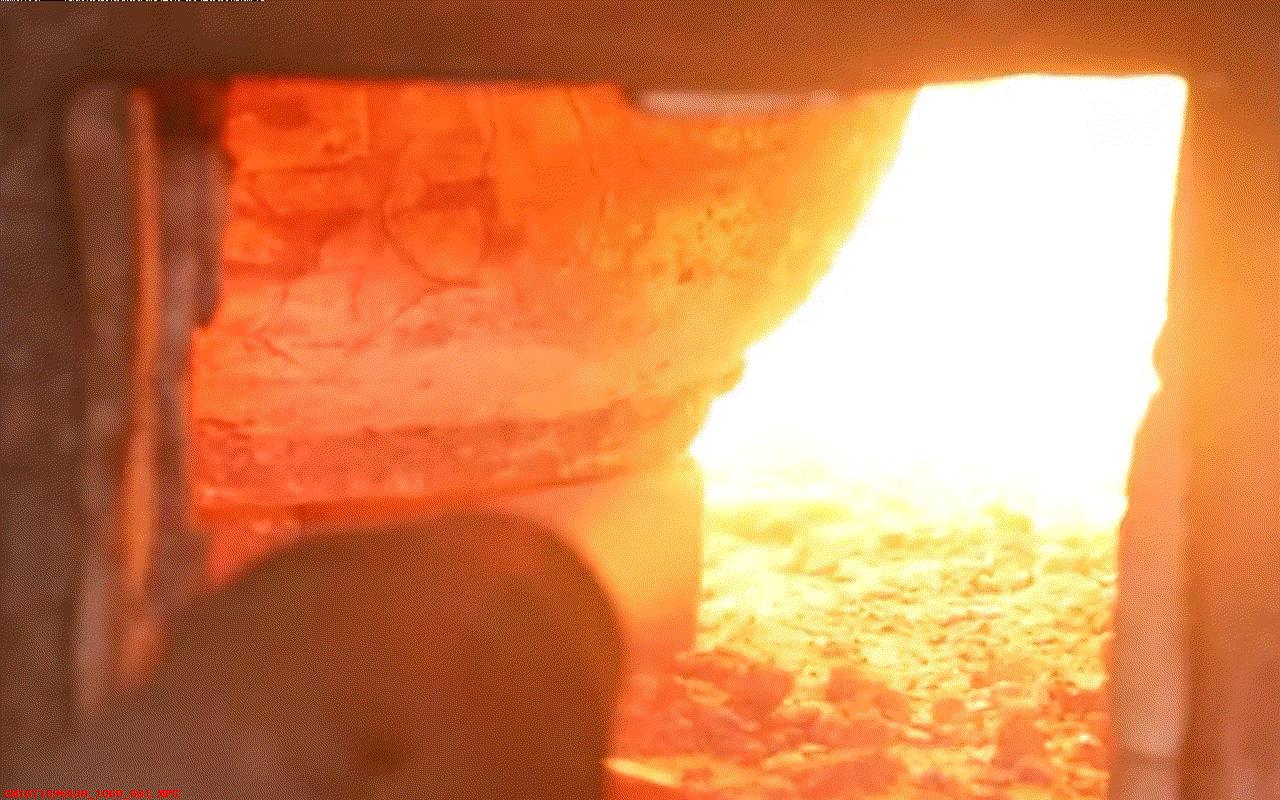

  这一切还得从这火热的熔炉开始，它首先将制作电风扇电机的外壳所使用的铸铝进行融化。然后利用这个压模注塑的方式形成电机的外壳。这是压铸形成的铝质电机外壳。 这位满脸泛着愉悦的小哥将还带有余温的电机外壳进行初步清理。 接下来再由这些工人利用车床给电机外壳铸件进行初步加工，钻出中心空洞并可出螺纹。外形进行初步切削。 然后利用精度稍高的机床给外壳边缘以及内部空洞进行倒角， 接下来利用机床切削掉铸件表面的氧化层，实测铸件呈现出迷人的金属亮银色。 这位小哥利用带有六个钻头的钻床在外壳上钻出六个固定钻孔。 在钻孔中进行攻丝也是六个同事完成。接下来在外面也钻出固定螺孔。 说实在的，这一步我没有看明白是什么工艺。只见记为工作人员在外壳的不同部位涂抹一种涂料并轻轻擦拭。 到了这里就彻底明白了。他对外壳使用砂纸进行抛光，增加外壳的光滑度。

▲ 图1.2.1 加工好的电机铝质外壳

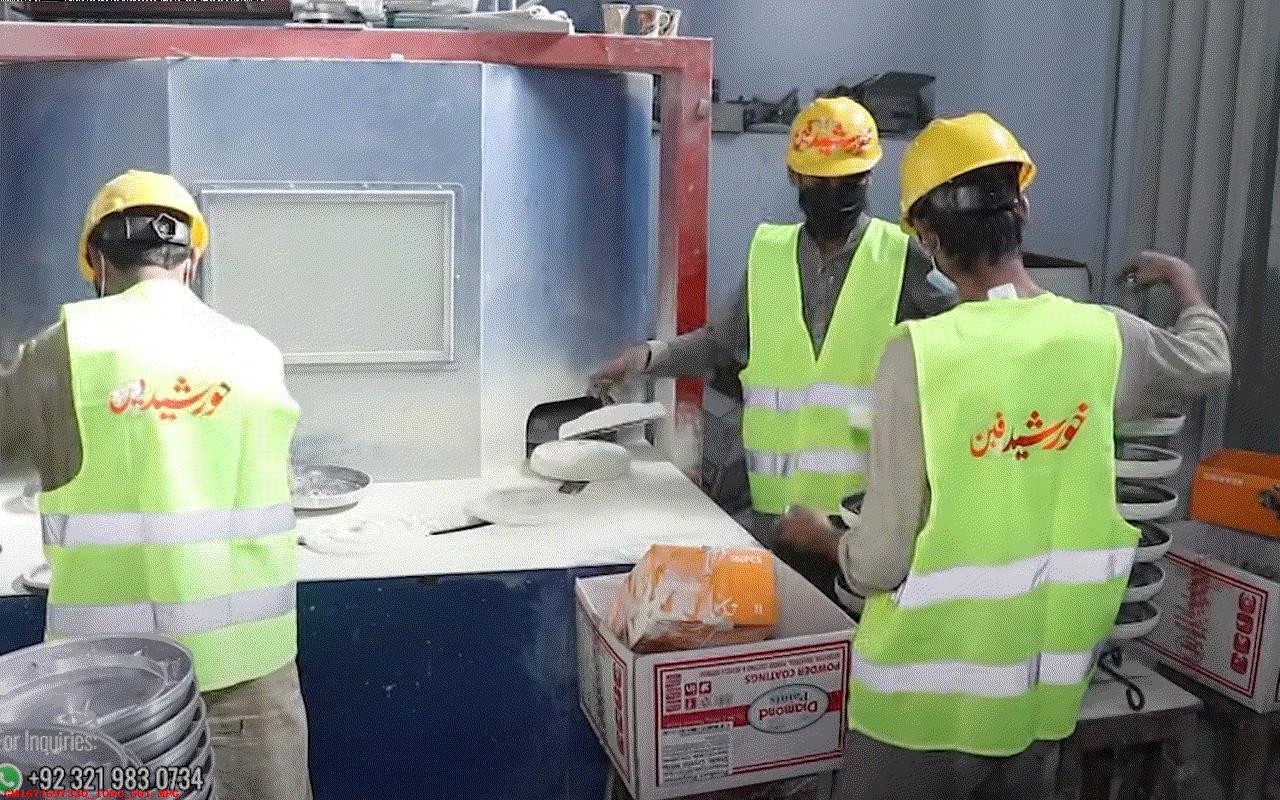

  接下来对外壳进行喷漆。 喷漆是在这个喷漆箱内自动完成。 喷漆之后在通过烘干炉进行固化。 至此电机外壳就生产完毕了。

三、扇叶制作

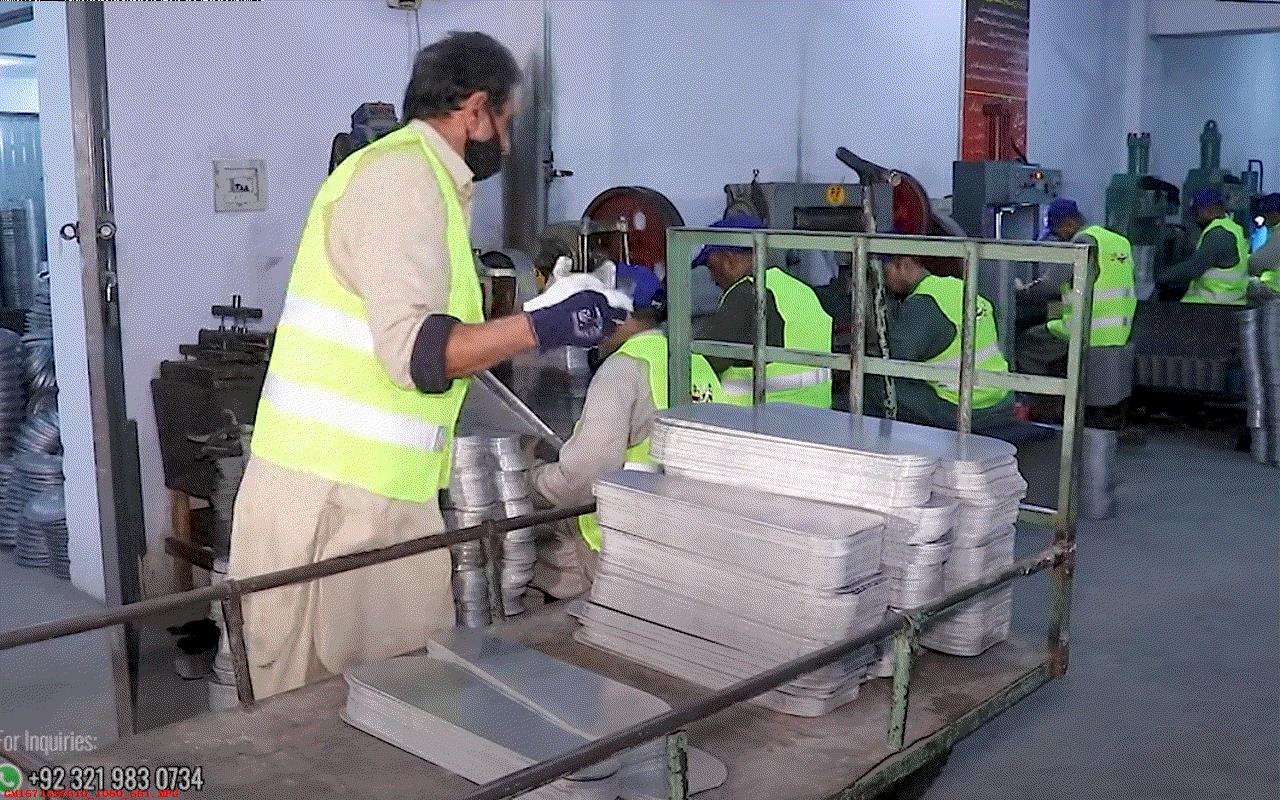

  扇叶的制作包括冲压成型、冲孔以及折弯成型，最后与扇叶固定铁柄进行铆接。 铆接是在专用的工装上完成，过程看起来非常令人解压。 接下来进行装箱清洗。 由于后面需要对扇叶进行喷漆，所以在之前需要使用酸液对表面进行清洗，去除生产过程中在其表面遗留下的污渍。 这个过程对于电机外壳没有进行，这是因为电机外壳使用车床进行了车削并进行了打磨，所以表面光滑度非常好，不需要进行清洗。 清洗后的扇叶进行喷漆。 最后一道工序进行烘干处理。 到此为止，扇叶就算制作完成了。 接下来工人根据扇叶的重量对其进行分拣归类，相同重量的扇叶将会被组装在同一个电扇上。 最后一道工序是利用卡具校正扇叶准直，使其在水平方向上都保持相同的角度。

四、转子与定子制作

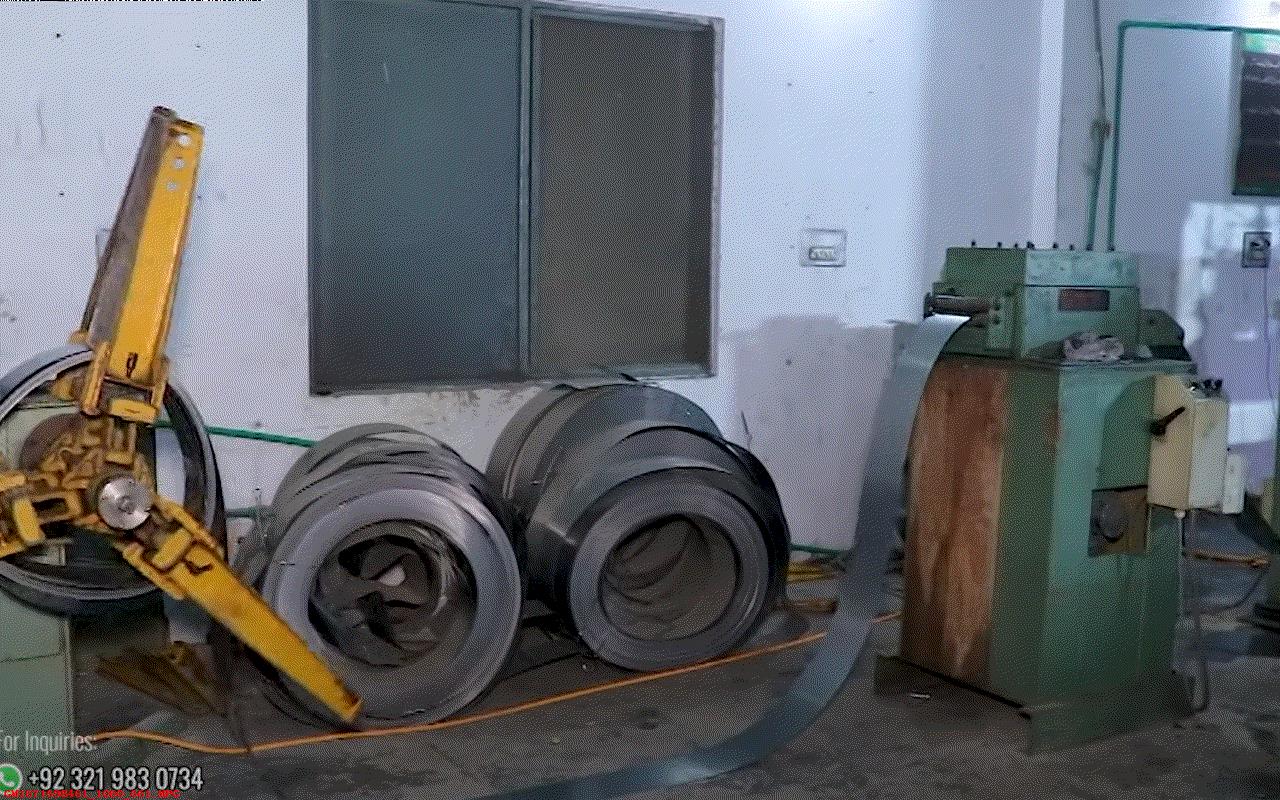

  下面利用硅钢片冲压出电机定子磁芯， 将它们进行组装后形成电机定子。 利用绕线机给定子绕制三相线圈。 然后人工手工将线圈绕组进行整理，然后取出漆包线外面的绝缘漆。 利用机械给定子固定中心轴。 将三相电线从中心轴引入，与线圈进行相连。 使用焊锡锅对接头进行焊接，再使用绝缘套进行固定。 至此定子制作完成了。

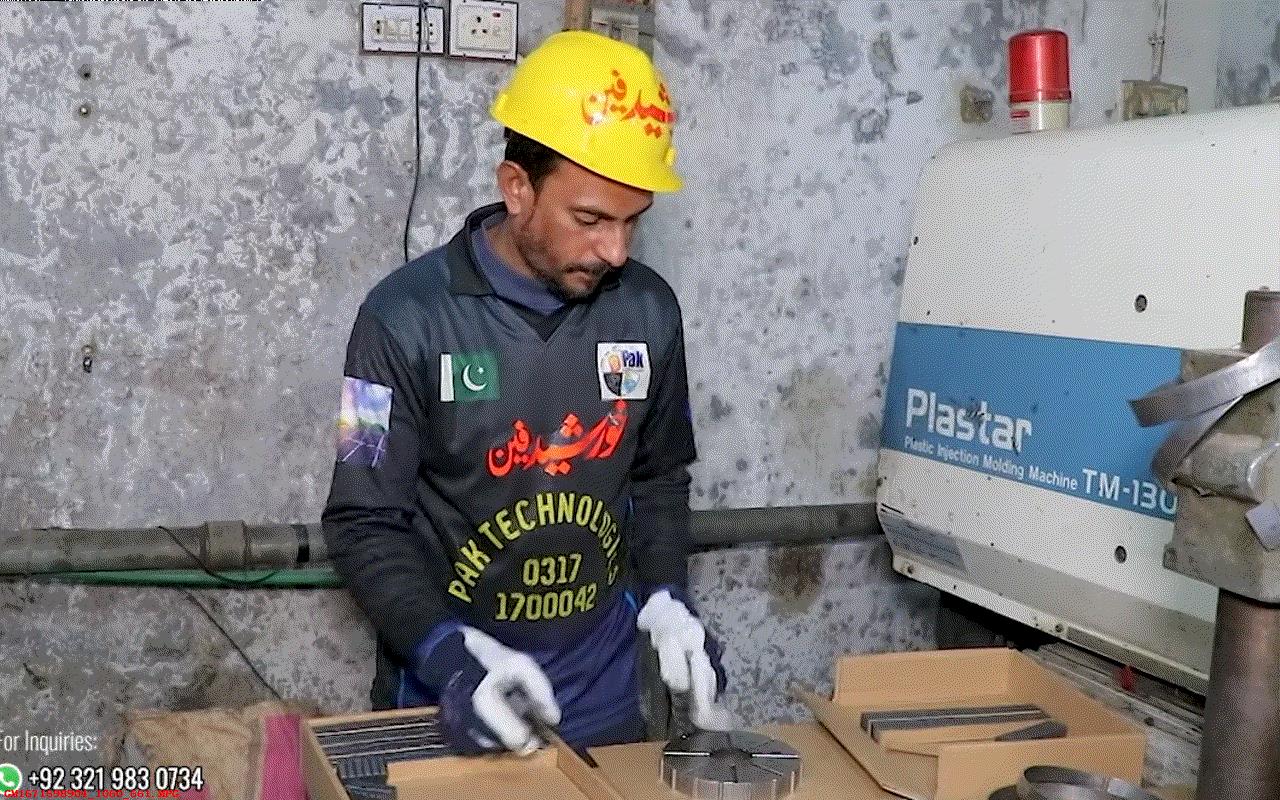

  电扇的转子为外转子，是由一圈弧形的永磁铁组成。 这些排列整齐的磁铁被机器挤压到塑料骨架内， 然后取出嵌有永磁铁的转子。 最后永磁骨架被固定在电扇转子外壳内。 然后把定子线圈固定在转子内部。 最后在组装完毕后的点击外面增加外壳、引线座等，形成电机的主体。 把永磁同步电机的驱动电路固定在电机上面，并进行连接。 对组装后的电机进行上电测试，贴上质检合格标签。

五、组装出厂

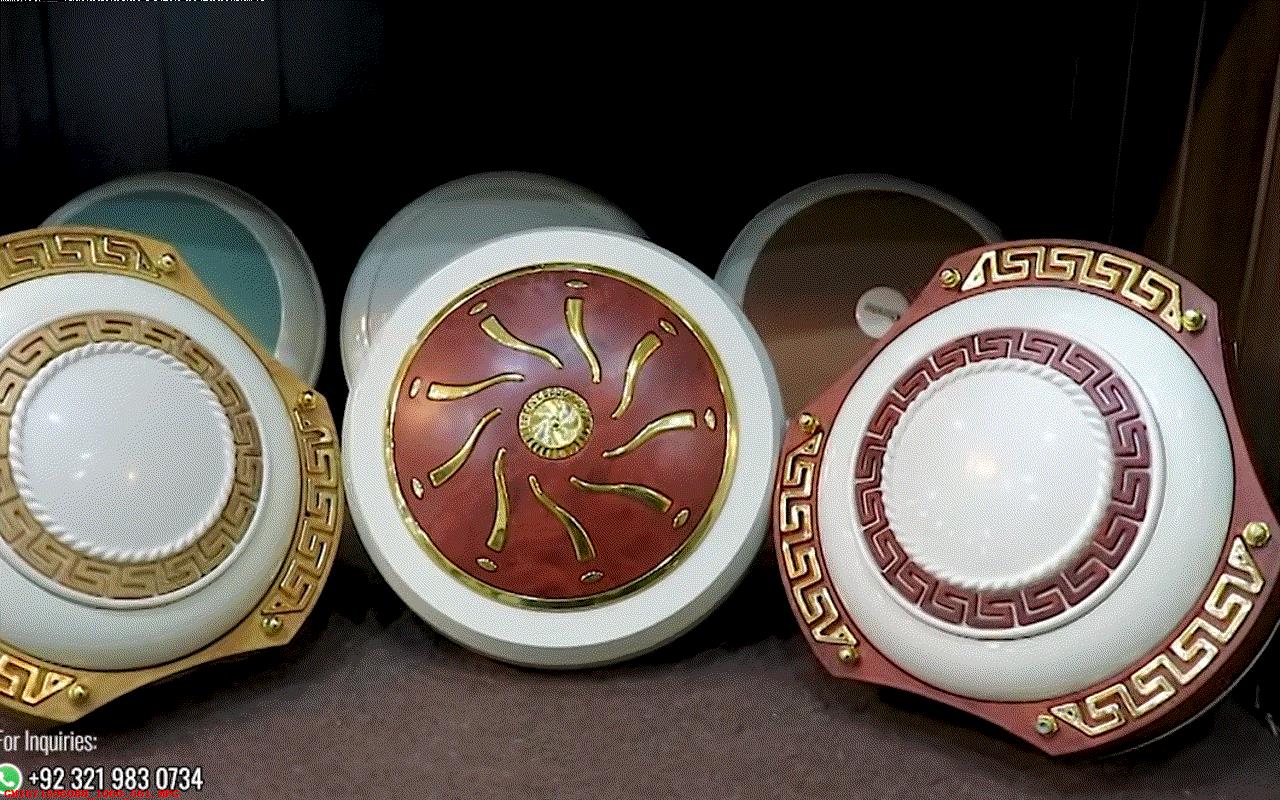

  最后把电机的引线固定在外壳上， 增加最后一个保护罩。 在外面安装上装饰外壳。 至此将风扇的主体与扇叶包装起来，放在纸箱打包便可以发送到商场销售了。

---
