MySQL数据库中的架构之内存架构

Posted 2023-04-01 一腔热血1007

        mysql5.5 版本开始，默认使用InnoDB存储引擎，它擅长事务处理，具有崩溃恢复特性，在日常开发中使用非常广泛。

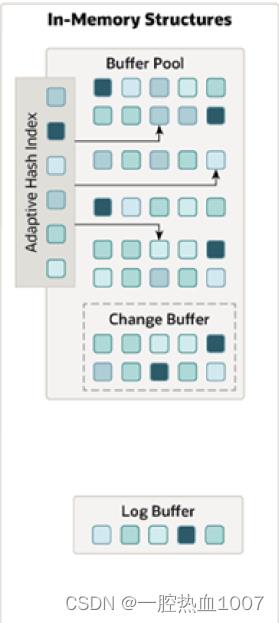

        内存结构中，主要分为这么四大块儿： Buffer Pool、Change Buffer、Adaptive Hash Index、Log Buffer。 接下来介绍一下这四个部分。

1). Buffer Pool

        InnoDB存储引擎基于磁盘文件存储，访问物理硬盘和在内存中进行访问，速度相差很大，为了尽可能 弥补这两者之间的I/O效率的差值，就需要把经常使用的数据加载到缓冲池中，避免每次访问都进行磁盘I/O。

        在InnoDB的缓冲池中不仅缓存了索引页和数据页，还包含了undo页、插入缓存、自适应哈希索引以及InnoDB的锁信息等等。

        缓冲池 Buffer Pool，是主内存中的一个区域，里面可以缓存磁盘上经常操作的真实数据，在执行增删改查操作时，先操作缓冲池中的数据（若缓冲池没有数据，则从磁盘加载并缓存），然后再以一定频率刷新到磁盘，从而减少磁盘IO，加快处理速度。

        缓冲池以Page页为单位，底层采用链表数据结构管理Page。根据状态，将Page分为三种类型：

        • free page：空闲page，未被使用。

        • clean page：被使用page，数据没有被修改过。

        • dirty page：脏页，被使用 page ，数据被修改过，也中数据与磁盘的数据产生了不一致。          在专用服务器上，通常将多达 80 ％的物理内存分配给缓冲池 。参数设置： show variables like 'innodb_buffer_pool_size';

2). Change Buffer

         Change Buffer ，更改缓冲区（针对于非唯一二级索引页），在执行 DML 语句时，如果这些数据 Page 没有在 Buffer Pool 中，不会直接操作磁盘，而会将数据变更存在更改缓冲区 Change Buffer 中，在未来数据被读取时，再将数据合并恢复到 Buffer Pool 中，再将合并后的数据刷新到磁盘中。



         Change Buffer的意义是什么呢?

        与聚集索引不同，二级索引通常是非唯一的，并且以相对随机的顺序插入二级索引。同样，删除和更新 可能会影响索引树中不相邻的二级索引页，如果每一次都操作磁盘，会造成大量的磁盘IO。有了ChangeBuffer之后，我们可以在缓冲池中进行合并处理，减少磁盘 IO 。

3). Adaptive Hash Index

         自适应 hash 索引，用于优化对 Buffer Pool 数据的查询。 MySQL 的 innoDB 引擎中虽然没有直接支持 hash 索引，但是给我们提供了一个功能就是这个自适应 hash 索引。因为前面我们讲到过， hash 索引在 进行等值匹配时，一般性能是要高于 B+ 树的，因为 hash 索引一般只需要一次 IO 即可，而 B+ 树，可能需 要几次匹配，所以 hash 索引的效率要高，但是 hash 索引又不适合做范围查询、模糊匹配等。          InnoDB 存储引擎会监控对表上各索引页的查询，如果观察到在特定的条件下 hash 索引可以提升速度， 则建立 hash 索引，称之为自适应 hash 索引。          自适应哈希索引，无需人工干预，是系统根据情况自动完成。          参数： adaptive_hash_index

4). Log Buffer

         Log Buffer ：日志缓冲区，用来保存要写入到磁盘中的 log 日志数据（ redo log 、 undo log ）， 默认大小为 16MB ，日志缓冲区的日志会定期刷新到磁盘中。如果需要更新、插入或删除许多行的事务，增加日志缓冲区的大小可以节省磁盘 I/O 。          参数:   innodb_log_buffer_size ：缓冲区大小         innodb_flush_log_at_trx_commit ：日志刷新到磁盘时机，取值主要包含以下三个：         1: 日志在每次事务提交时写入并刷新到磁盘，默认值。          0: 每秒将日志写入并刷新到磁盘一次。         2: 日志在每次事务提交后写入，并每秒刷新到磁盘一次。

MySQL体系架构

MySQL体系架构

学习一门数据库系统首先得了解它的架构，明白它的架构原理对于后期的分析问题和性能调优都有很大的帮助，接下来就通过分析架构图来认识它。

数据库：物理操作系统文件或者其它文件的集合，在mysql中，数据库文件可以是frm、myd、myi、ibd等结尾的文件，当使用NDB存储引擎时候，不是os文件，是存放于内存中的文件。

数据库实例：由数据库后台进程/线程以及一个共享内存区组成，共享内存可以被运行的后台进程/线程所共享。

连接者：不同语言的代码程序和mysql的交互（SQL交互）

1、连接池 管理、缓冲用户的连接，线程处理等需要缓存的需求

   为解决资源的频繁分配﹑释放所造成的问题，为数据库连接建立一个“缓冲池”，预先在缓冲池中放入一定数量的连接，当需要建立数据库连接时，只需从“缓冲池”中取出一个，使用完毕之后再放回去。

   进行身份验证、线程重用，连接限制，检查内存，数据缓存；管理用户的连接，线程处理等需要缓存的需求

2、管理服务和工具组件 系统管理和控制工具

   从备份和恢复的安全性、复制、集群、管理、配置、迁移和元数据等方面管理数据库

3、sql接口 接受用户的SQL命令，并且返回用户需要查询的结果

   进行DML、DDL，存储过程、视图、触发器等操作和管理；用户SQL命令接口

4、查询解析器 SQL命令传递到解析器的时候会被解析器验证和解析(权限、语法结构)

   SQL命令传递到解析器的时候会被解析器验证和解析。解析器是由Lex和YACC实现的，是一个很长的脚本， 主要功能：
   a . 将SQL语句分解成数据结构，并将这个结构传递到后续步骤，以后SQL语句的传递和处理就是基于这个结构的
   b. 如果在分解构成中遇到错误，那么就说明这个sql语句是不合理的

5、查询优化器 SQL语句在查询之前会使用查询优化器对查询进行优化

   select id,name from user where age = 40;
   a、这个select 查询先根据where 语句进行选取，而不是先将表全部查询出来以后再进行age过滤
   b、这个select查询先根据id和name进行属性投影，而不是将属性全部取出以后再进行过滤
   c、将这两个查询条件联接起来生成最终查询结果

6、缓存 如果查询缓存有命中的查询结果，查询语句就可以直接去查询缓存中取数据

    由一系列小缓存组成的。比如表缓存，记录缓存，key缓存，权限缓存等

7、插入式存储引擎 存储引擎说白了就是如何管理操作数据（存储数据、如何更新、查询数据等）的一种方法。因为在关系数据库 中数据的存储是以表的形式存储的，所以存储引擎也可以称为表类型（即存储和操作此表的类型）

说明：

在Oracle 和SQL Server等数据库中，所有数据存储管理机制都是一样的。而MySql数据库提供了多种存储引擎。用户可以根据不同的需求为数据表选择不同的存储引擎，用户也可以根据自己的需要编写自己的存储引擎。

甚至一个库中不同的表使用不同的存储引擎，这些都是允许的。
