摘要

当今，随着Internet的迅速普及以及网络技术的发展，人们的生活也越来越离不开这些东西，忙碌的生活，对着荧光屏幕的一整天，或许有效的记录可以在我们的生命中留下重要的点滴。这样的情况下，一个在线版的个人博客系统就显得非常有必要了。

本文论述了个人博客的特点，以及对其系统设计进行分析，并给出其功能以及数据库的设计。

关键词

Python、mysql、django、web应用程序开发、网站建设、CMS内容管理系统

系统概述

背景

博客最初始的名称是Weblog，由web和log两个单词组成，按照字面意思就为网络日记，后来喜欢新名词的人把这个词的发音故意改了一下，读成we blog，由此，blog这个词被创造了出来。

Weblog就是在网络上发布和阅读的流水记录，通常称为“网络日志”。

简言之，Blog就是以网络作为载体，作者可以迅速便捷地发布自己的心得感想，并且可以及时有效的与他人进行交流。另外，一个Blog系统某种意义上来讲也是博主的个性化体现，我们可以通过不同的文章去了解作者，去感受作者想要描绘的思想。

一个Blog其实就是一个网站，它里面通常包含很多篇文章，所有的文章按照时间倒序排列，而读者则可以针对阅读过的文章发出评论与作者进行交流。许多Blog文章都是作者心之所想事情的发表，或者针对某件事情的记录，又或是一些成功的经验。

名称

命名为Flow的原因

• 文章归档形如流水线的设计
• 更快、更简洁的流水式发布
• min_cost_max_flow

作用

• 个人的自由表达与发布
• 知识的过滤与积累
• 深度交流沟通的网络新方式

博客，之所以公开在网络上，就是因为他不等同于私人日记，博客的概念肯定要比日记大很多，它不仅仅要记录关于自己的点点滴滴，还注重提供的内容能否帮助到别人。

系统设计

系统需求分析

简述

我们都希望有一个自己的博客网站，因为它可以用来记录我们生活的点点滴滴，也可以分享一些实践乐趣、成功经验。博客是公开的，大家都可以看到我们的文章，同时也都可以通过留言评论与博主进行交流，共同进步。

于是Flow Blog诞生了。

系统目标

前台

• 简约、快速、响应式设计
• 可阅读文章并对其进行评论
• 可通过分类或标签对文章进行过滤
• 实现友情链接页面
• 实现文章归档页面
• 实现RSS阅读

后台

每一个用户都有自己在系统中的权限，而在满足权限的条件下，他可以

• 创建组，并且可以修改该组所持有的权限
• 添加用户，可对新添加的用户授权
• 发表文章，文章可设置为对外公开或对外隐藏
• 创建页面（首页侧边栏所有的全站链接）
• 添加友链（友情链接页面）
• 添加标签（一个文章可含有多个标签属性）
• 添加分类（一个文章只能在一个分类里面）
• 更新评论（对读者所评论的内容等做出修改）

性能

• 实用性：旨在提高内容管理和发布的效率
• 先进性：后台采用ajax技术进行异步刷新
• 便捷性：无论身处何地，无论时间，只要接入Internet网络，便可以随时创建并发布自己的文章

技术可行性

对于在浏览器上运行的web程序来说，我们首先想到的应该是B/S架构，服务器进行处理并返回我们在浏览器上所进行的操作请求。因此，主要的编程即为服务器端的编程，结合关系型数据库，共同组成一个完整的博客系统。

数据库设计

实体集

首先，系统应该包含前台与后台，前台负责展示文章，后台可以添加并修改文章，因此系统中必须要有用户存在。

支持多用户同时登陆并进行操作，每一个用户可操作的内容不同，因此便有了用户权限问题，为了方便同样权限的用户统一管理，我们引入了组的概念，管理员可以创建组并赋予组一定的权限，而在组中的用户便得到了这些权限，这有点类似于数据库中的角色。

作为博客系统，我们要能在其中发布自己的文章与页面，于是便派生出文章、页面这两个实体，一般情况下我们可以选择让这两者合并。

文章都应该有自己的分类、标签等属性，而读者则可以对已公开的文章进行评论，于是便有了分类、标签、评论三个实体。

既然一个博客在某种程度上可以体现我们的个性化程度，同时我们在阅览别人的博客时也为了方便，想保存他人的链接以备后用，友情链接是一个比较好的选择，我们可以通过它很快的进入到它所链接的页面，当然是我们已经添加的地址。由此，链接便是一个独立的实体。

实体	描述
auth_user	用户
auth_group	组策略
auth_permission	权限表
flow_page	页面
flow_post	文章
flow_category	文章分类
flow_comment	评论
flow_tag	文章标签
flow_link	友情链接
pyblog_log	日志审计

auth_user

字段名	类型	大小	默认值	允许为空	属性	说明
id	int	11		False	主键、自增	用户ID编号
password	varchar	128		False		用户密码（md5）
last_login	datetime	6		False		用户最后一次登录时间
is_superuser	tinyint	1	0	False		是否为管理员
username	varchar	150		False	唯一	用户登录名
first_name	varchar	30	”	True		名
last_name	varchar	30	”	True		姓
email	varchar	254		False	唯一	用户邮箱
is_staff	tinyint	1	0	False		是否拥有管理
is_active	tinyint	1	0	False		是否活跃
date_joined	datetime	6		False		用户注册时间

auth_group

字段名	类型	大小	默认值	允许为空	属性	说明
id	int	11		False	主键、自增	组ID编号
name	varchar	80		False		组名称

auth_permission (static)

字段名	类型	大小	默认值	允许为空	属性	说明
id	int	11		False	主键、自增	权限ID编号
name	varchar	255		False		权限内容
codename	varchar	100		False		权限别名

flow_page

字段名	类型	大小	默认值	允许为空	属性	说明
id	int	11		False	主键、自增	页面ID编号
title	varchar	80		False		页面标题
content	longtext		”	True		页面内容
alias	varchar	80		False	唯一	页面别名
created	datetime	6		False		页面创建日期
modified	datetime	6		False		页面最后修改日期

flow_post

字段名	类型	大小	默认值	允许为空	属性	说明
id	int	11		False	主键、自增	文章ID编号
created	datetime	6		False		文章创建日期
modified	datetime	6		False		文章最后修改日期
title	varchar	80		False		文章标题
content	longtext		”	True		文章内容
excerpt	longtext		”	True		文章描述
status	tinyint	1	0	False		是否隐藏1:’public’,0:’hide’
password	varchar	80	”	True		文章加密密码
alias	varchar	80		False	唯一	文章别名
views	int	10	0	False		文章浏览次数
image	varchar	200	”	True		文章特色图片url

flow_category

字段名	类型	大小	默认值	允许为空	属性	说明
id	int	11		False	主键、自增	分类ID编号
title	varchar	80		False		分类标题
alias	varchar	80		False	唯一	分类别名
description	longtext		”	True		分类描述

flow_comment

字段名	类型	大小	默认值	允许为空	属性	说明
id	int	11		False	主键、自增	评论ID编号
author	varchar	30		False		评论者名称
author_email	varchar	254		False		评论者email
author_url	varchar	200	”	True		评论者url
author_ip	char	39		False		当前评论发出IP地址
created	datetime	6		False		评论时间
content	longtext			False		评论内容

flow_tag

字段名	类型	大小	默认值	允许为空	属性	说明
id	int	11		False	主键、自增	标签ID编号
title	varchar	80		False		标签名称
alias	varchar	80		False	唯一	标签别名

flow_link

字段名	类型	大小	默认值	允许为空	属性	说明
id	int	11		False	主键、自增	链接ID编号
title	varchar	80		False		链接名称
url	varchar	200		False		链接地址
description	longtext		”	True		链接描述
image	varchar	200	”	True		链接特色图片

pyblog_log

字段名	类型	大小	默认值	允许为空	属性	说明
id	int	11		False	主键、自增	日志ID编号
action_time	datetime	6		False		记录时间
change_message	longtext			False		更改内容
type	varchar	20		False		更改类型

联系集

auth_user_user_permissions

对于每一个用户，他都有自己在系统中的权限，因此用户和权限之间便具有了联系，并且每个用户可以拥有多个权限，每个权限也可以被多个用户所拥有，由此可以得出这是一个多对多的联系。

派生表

字段名	类型	大小
id	int	11
user_id	int	11
permission_id	int	11

auth_user_groups

之前有过说明，我们引入了组的概念，每一个用户可以同时属于多个组，每一个组中也可以存在多个用户，于是，组与用户之间存在多对多的关系。

派生表

字段名	类型	大小
id	int	11
user_id	int	11
group_id	int	11

auth_group_permissions

管理员可以创建一个组，并且对这个组赋予不同的权限，每个组可以同时拥有多个权限，而每一个权限也可以分配给多个组，于是，组与权限之间也是多对多的关系。

派生表

字段名	类型	大小
id	int	11
group_id	int	11
permission_id	int	11

post_user

对于文章与用户来说，每一个用户可以发表多篇文章，而每一篇文章的作者只有一个，因此，用户与文章是一对多的关系，其外键字段添加到文章实体中，参照用户id。

post_category

每一篇文章只能有一个分类，而每一个分类中可以有多篇文章，分类与文章也属于一对多的关系，外键字段添加到文章实体中，参照分类id。

category_category

我们所能想到的分类，某些时候可能会包含它的子分类，也就是分类与分类之间也存在这样的关系，因为每一个分类只可能会有一个父分类，而它却可以同时拥有多个子分类，所以分类与分类间属于一对多的关系。

post_tag

用户在发表文章的时候，可以为该文章添加多个标签属性，同时每一个标签下面可能会有多篇文章，于是，标签与文章之间存在多对多的关系。

派生表

字段名	类型	大小
id	int	11
post_id	int	11
tag_id	int	11

post_comment

因为读者可以为一篇文章发表自己的评论，而每个评论只能对应一篇文章，因此，文章与评论之间存在一对多的关系，外键字段添加到评论实体中，参照文章id。

comment_comment

某些时候，其他一些读者在阅读文章的时候会看到该文章的所有评论，当然，他也可以对这些评论进行反驳或者回复，于是，每一条评论都含有了它的父评论，也就是目标评论，而直接回复给文章的评论我们可以给其默认一个值，作为程序约束，由此我们可以看出，评论与评论之间的关系也是属于一对多的，外键字段添加到评论实体中，参照评论id。

pyblog_log

通过触发器记录了系统中的一些敏感操作，比如文章创建、修改与删除。

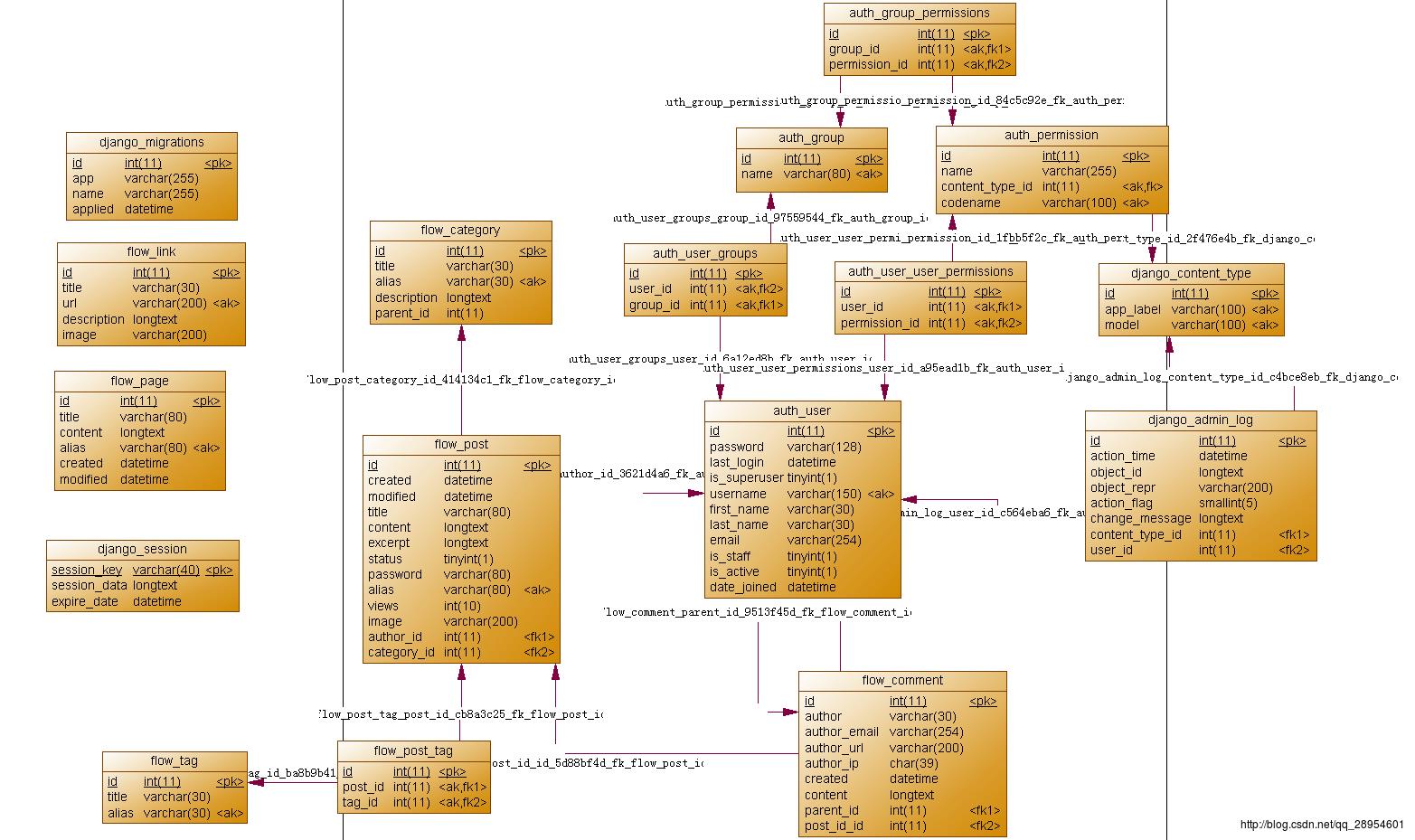

整体物理模型

网站设计

网站主要分为两部分：

• 前台展示部分
• 后台管理部分

系统架构

基于B/S（browser/server）结构，用户所做的所有操作都可在浏览器上完成，而服务器则会对用户的不同操作返回不同的处理结果。

系统开发软硬件环境

• **操作系统：**Windows 10、Ubuntu 16.04
• **Web服务器：**Apache/nginx
• 网络和硬件平台：任何可以连接到Internet的PC设备
• **数据库：**MySQL 5.6
• **编程语言：**Python 3.5
• **后端框架：**django
• **界面、程序设计工具：**Pycharm 2016.3、Google Chrome 57、Firefox Developer Edition 等工具。

系统运行环境

• **操作系统：**Windows Vista及以上版本、Linux、Unix
• **数据库：**MySQL 5.6
• **web服务器：**Apache/Nginx
• 环境搭建需要：

  • Python 3.5
  • django 1.10.4
  • markdown 2.6.7
  • bootstrap-admin 0.3.7.1
  • PyMySQL 0.7.9
  • pytz 2016.10

数据库的选择

常用的关系型数据库有MySQL与SQL Server，在这里我选择了MySQL，MySQL是一个开源的小型关系型数据库管理系统，目前它被广泛应用在Internet上的中小型网站中。

使用MySQL的原因：

• 它是一个真正的多用户、多线程的数据库管理系统
• 小巧、功能齐全
• 可运行在Windows/Linux/Uinx等多种操作系统平台
• 拥有非常灵活并且安全的权限和口令系统，当客户与MySQL服务器连接时，它们之间所有的口令传送会被加密
• 拥有一个非常快速而稳定的基于线程的内存分配系统，可以持续使用而不必担心其稳定性
• 强大的查询功能，支持查询的SELECT和WHERE语句的全部运算符和函数，并且可以在同一查询中混用来自不同数据库的表，从而使得查询变的快捷和方便

功能模块

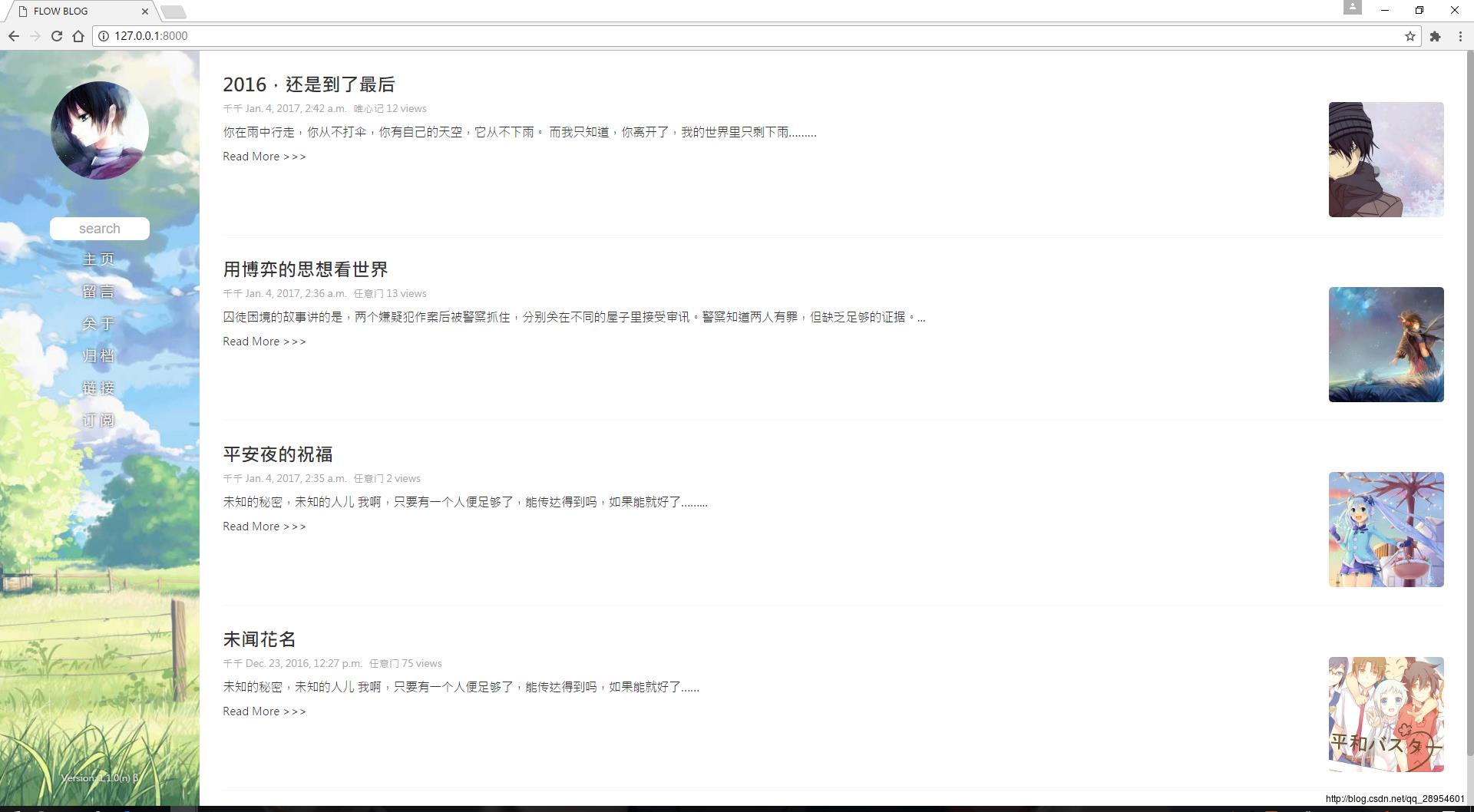

首页

加载文章列表，所有公开的文章分页显示

url(r'^$', views.home),

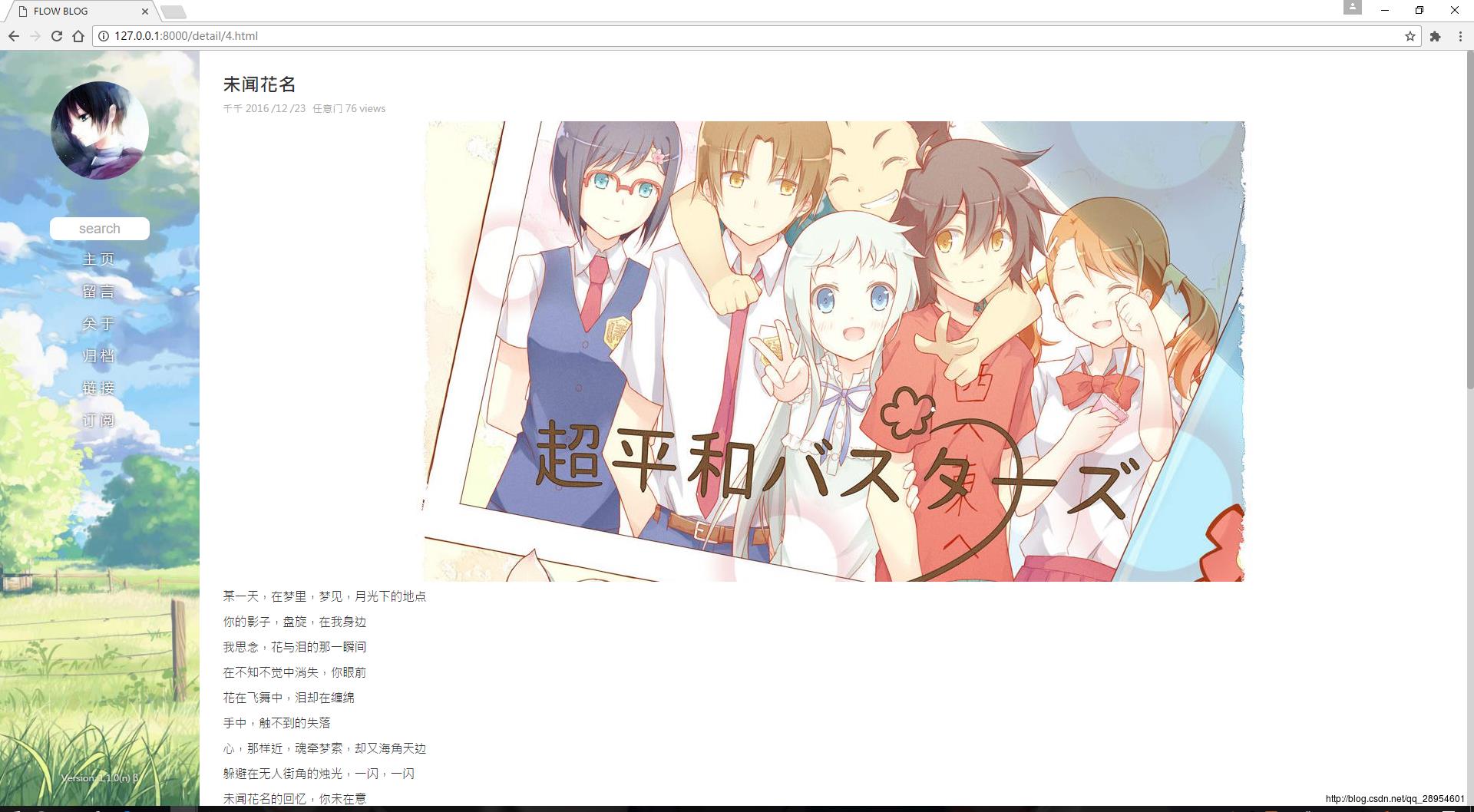

文章页

通过访问链接中的id查询文章内容，并在服务器端渲染后返回

url(r'^detail/(?P<id>\\d+).html$', views.detail, name='detail'),

普通页面

通过页面别名查询页面内容，渲染后返回数据

url(r'^(?P<alias>\\w+)$', views.post_meta, name="post_meta"),

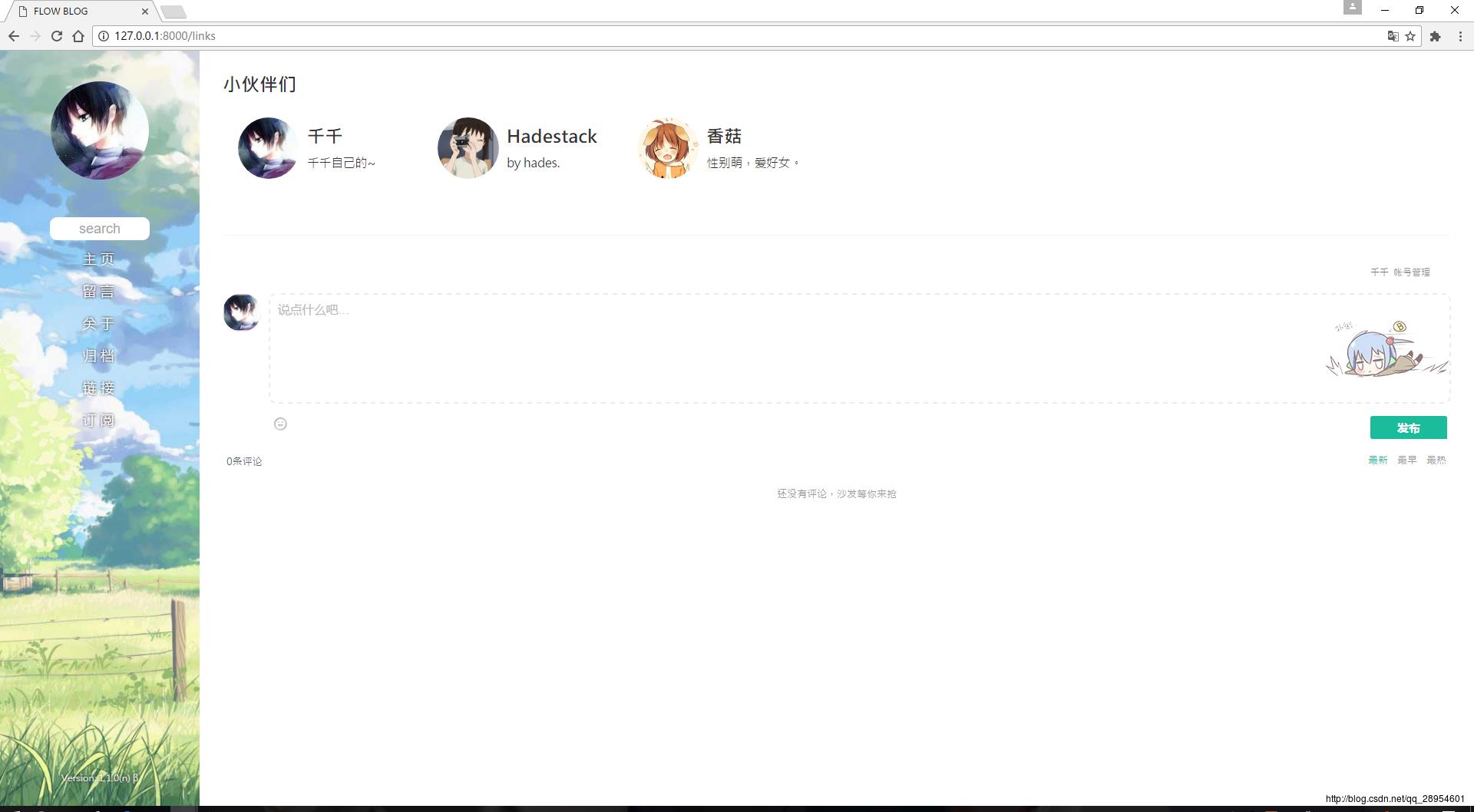

友情链接页面

查询当前所有存储的链接，并利用特定的模板渲染返回

url(r'^links$', views.links, name='links'),

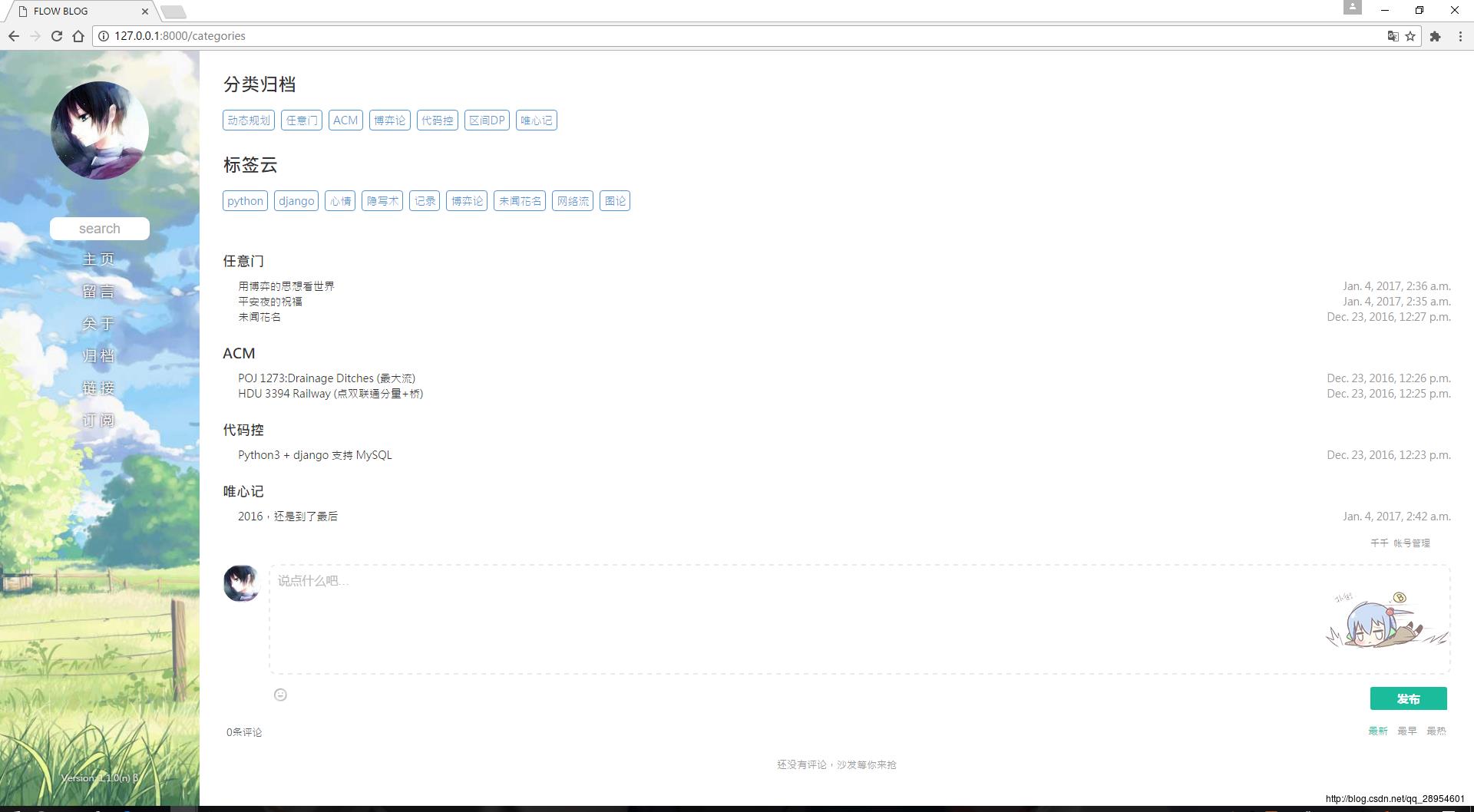

归档

查询当前已有的所有分类，以及该分类下的文章，返回的页面中按分类分块

url(r'^categories/?$', views.categories, name='categories'),

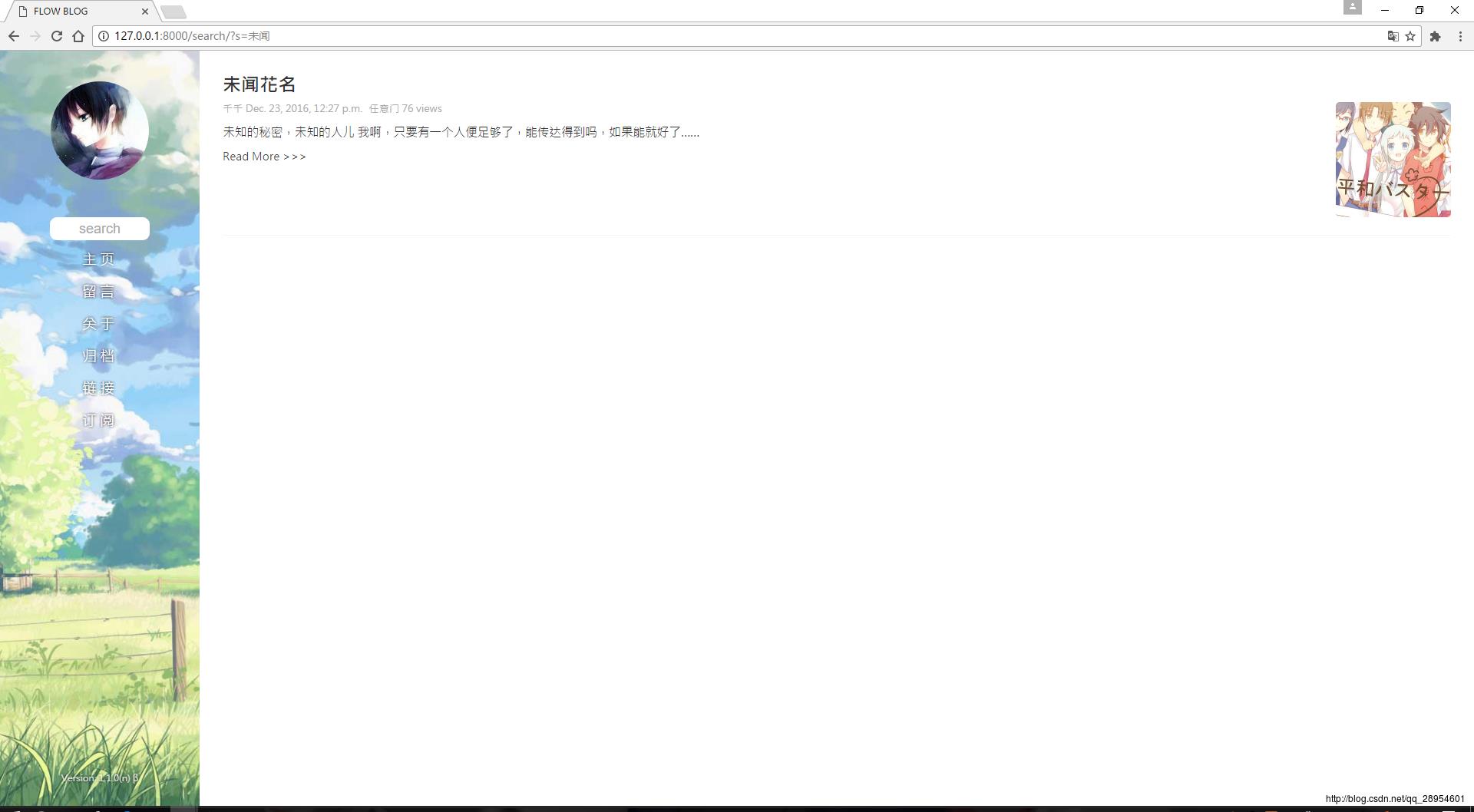

查找

利用接收到的参数，对所有的文章进行查找，所查找的字段包含文章标题以及文章描述

url(r'^search/$', views.blog_search, name='search'),

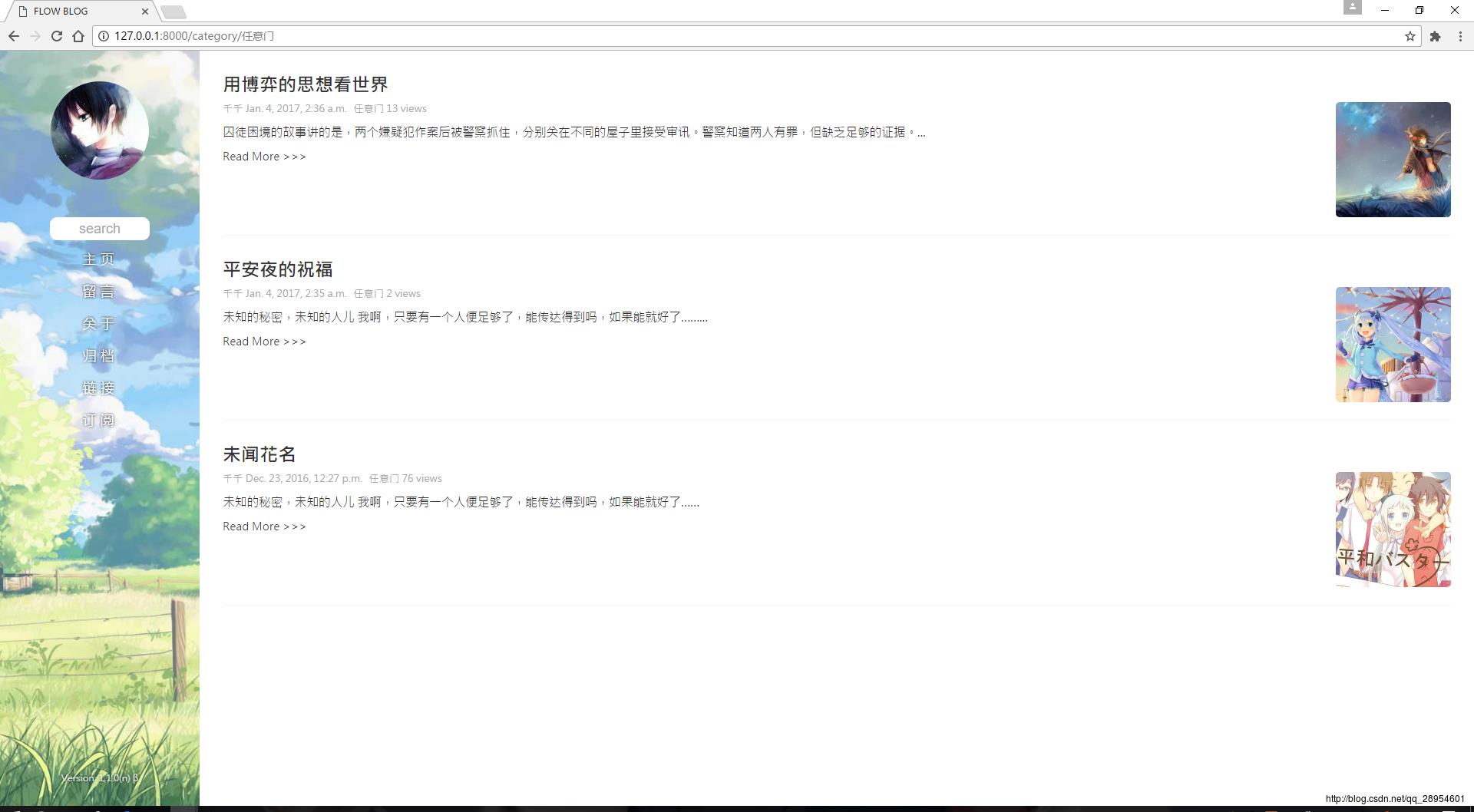

通过分类或标签对文章过滤

分别查询某一标签或者某一分类中公开的文章并渲染返回

url(r'^tag/(?P<tag>\\w+)/?$', views.search_tag, name='search_tag'),
url(r'^category/(?P<category>\\w+)/?$', views.category, name='category'),

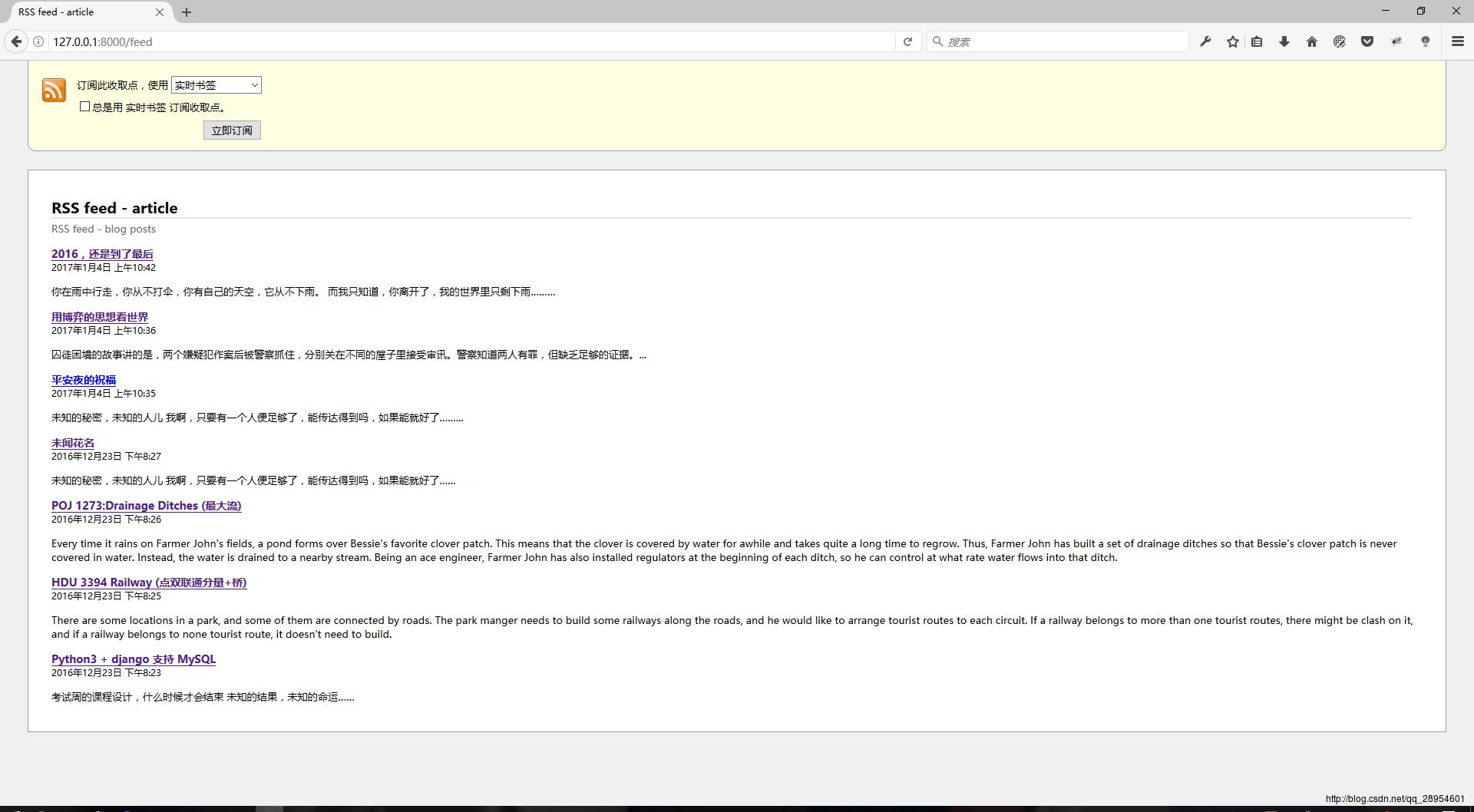

Feed

对目前已经存在的文章进行RSS模式处理返回

url(r'^feed/?$', views.RSSFeed(), name="RSS"),

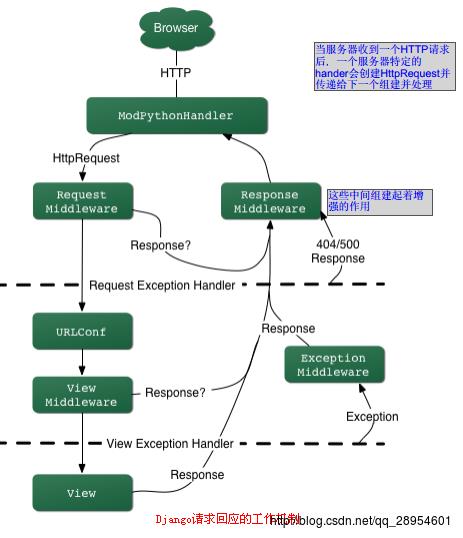

django 运行处理机制

当访问url时，django会根据ROOT_URLCONF的设置来装载URLConf。

然后按顺序逐个匹配URLConf里的URLpatterns，如果找到则会调用相关联的视图函数，并把HttpRequest对象作为第一个参数(通常是request)。

最后该view函数负责返回一个HttpResponse对象，然后找到相应的模板渲染出最终的页面返回给客户端。

总结

本文主要从数据库设计方面，分析了一个博客系统的内部的实体联系，利用Python语言+django框架实现了基于B/S的博客系统。

在这一次的课程设计中，我进一步的认识到了数据库应用系统设计的重要性，更少的数据冗余对数据库设计来说真的非常重要，以前都是用别人开发的博客系统，曾经有过为自己写一个同样系统的打算，最终因为没有时间而搁置，而这一次的数据库课程设计，在完成课程设计的同时我也完成了很久之前计划的任务。

虽然整个系统中涉及到的算法不多，但是前端的层叠样式表的设计还是花费了很多时间。

另外，程序的实现过程比较简单，博客的浏览速度也挺快，但是整个系统中还是存在着一些不足：

• 文章的实体应该与页面实体合并 （因为编程方面困难所以拆开了，以后会重新编写这一部分）
• 文章含有密码字段，但是在系统中并没有真正用到 （以后考虑继续完善这一功能）
• 站点主题不可更改 （以后考虑加入模板机制，可在配置中自由更改站点主题）

同时我也体会到了各方面知识结合运用的重要性，当然我也会继续努力，并不断完善这一系统。

项目链接： Flow Blog

参考文献

[1] 朱波，黄勇.内容管理实话实说[J].微电脑世界，2002(ZI):1-10.

[2] 覃国蓉.基于B/S架构的软件项目实训[M].海淀：电子工业出版社，2004:40.
