§01 LED可调光源
一、背景介绍

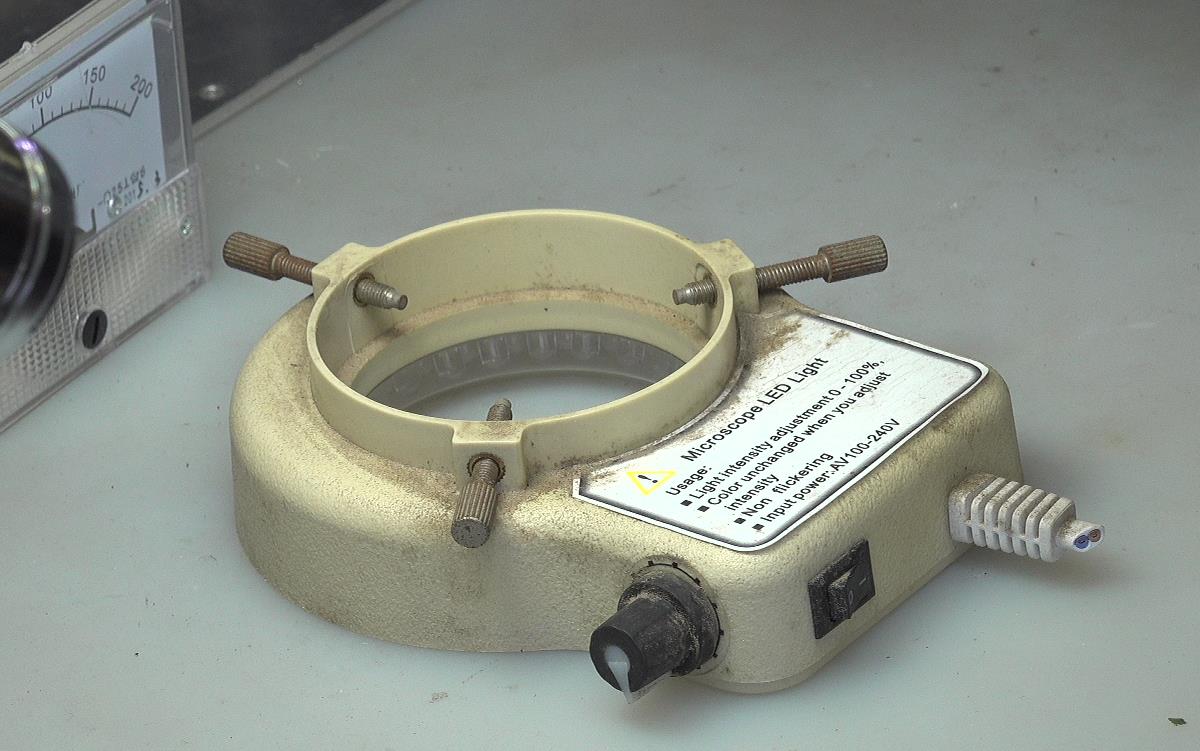

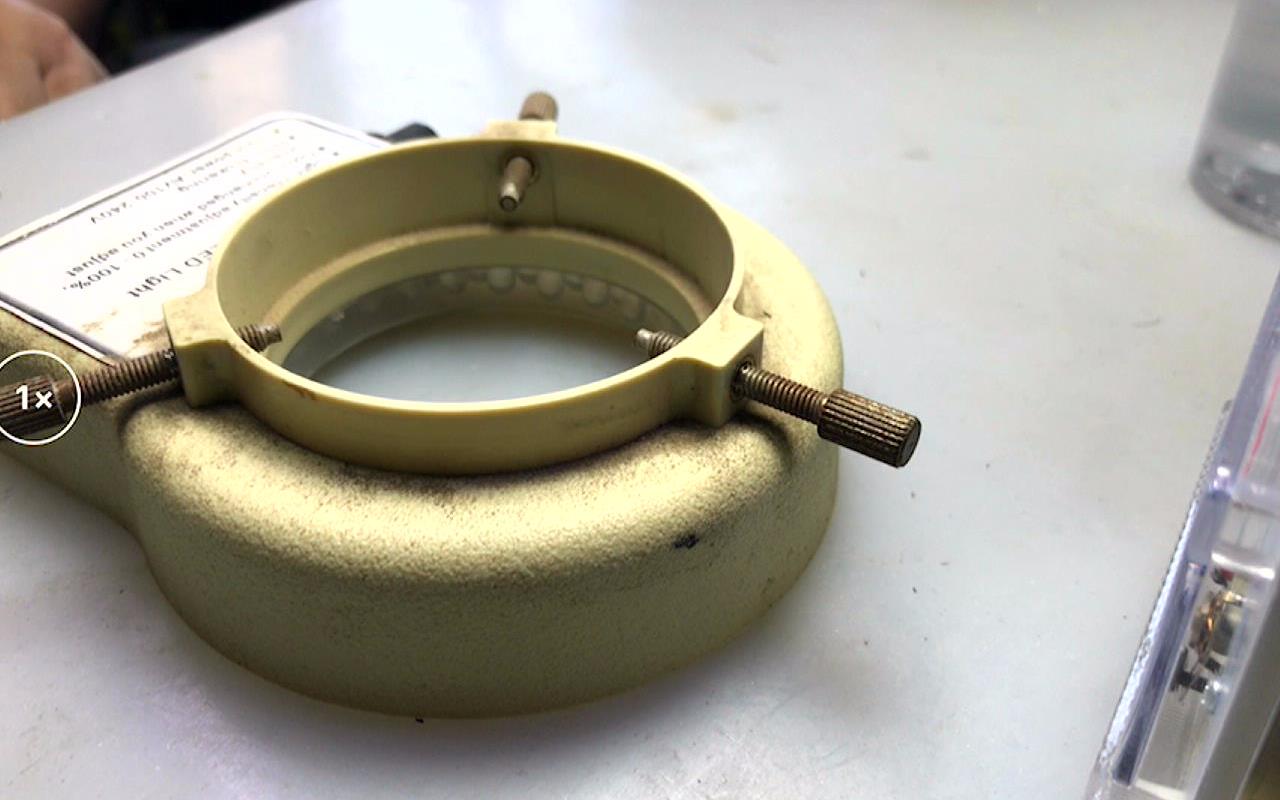

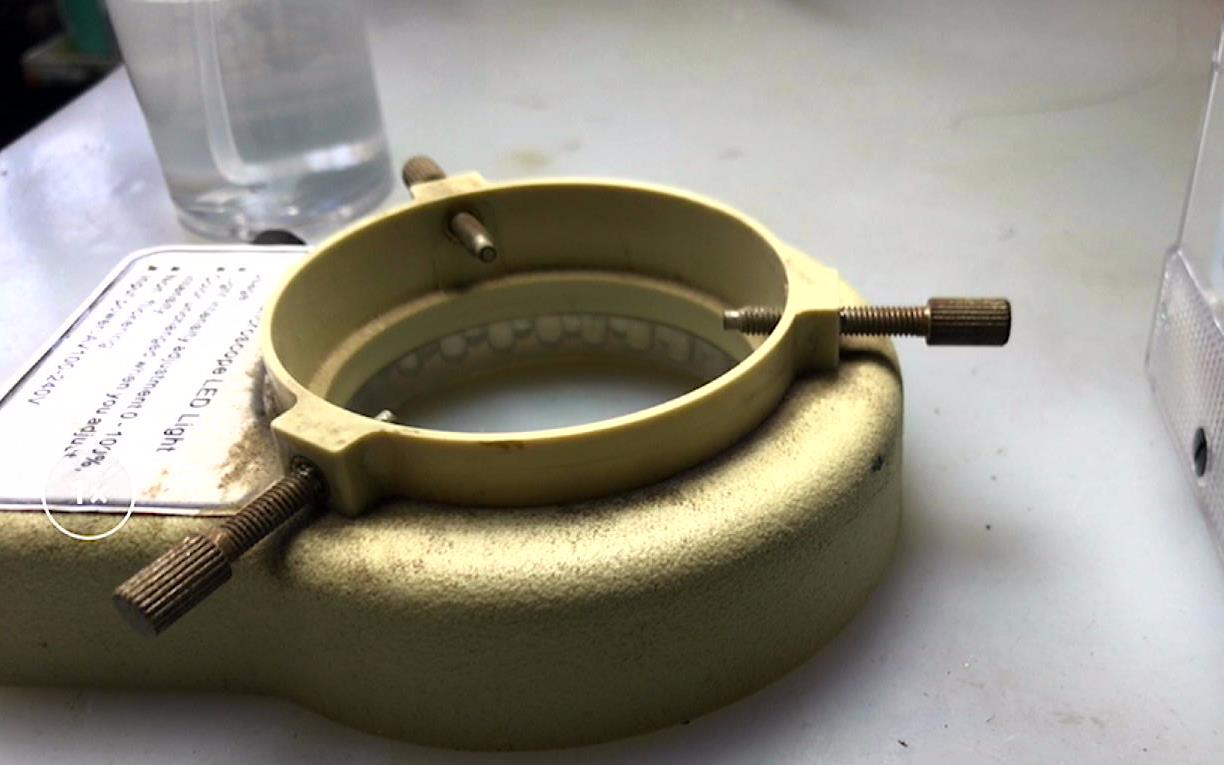

近期，我用与焊接表贴元器件的显微镜的补光LED灯坏了， 部分灯泡不亮，使得显微图片暗淡。 现在更换了一个新的LED补光光源， 就将拆卸下来的这个光源进行拆卸。一方面了解原来损坏的原因， 另一方面学习一下它的调光原理。
二、拆卸后的物品

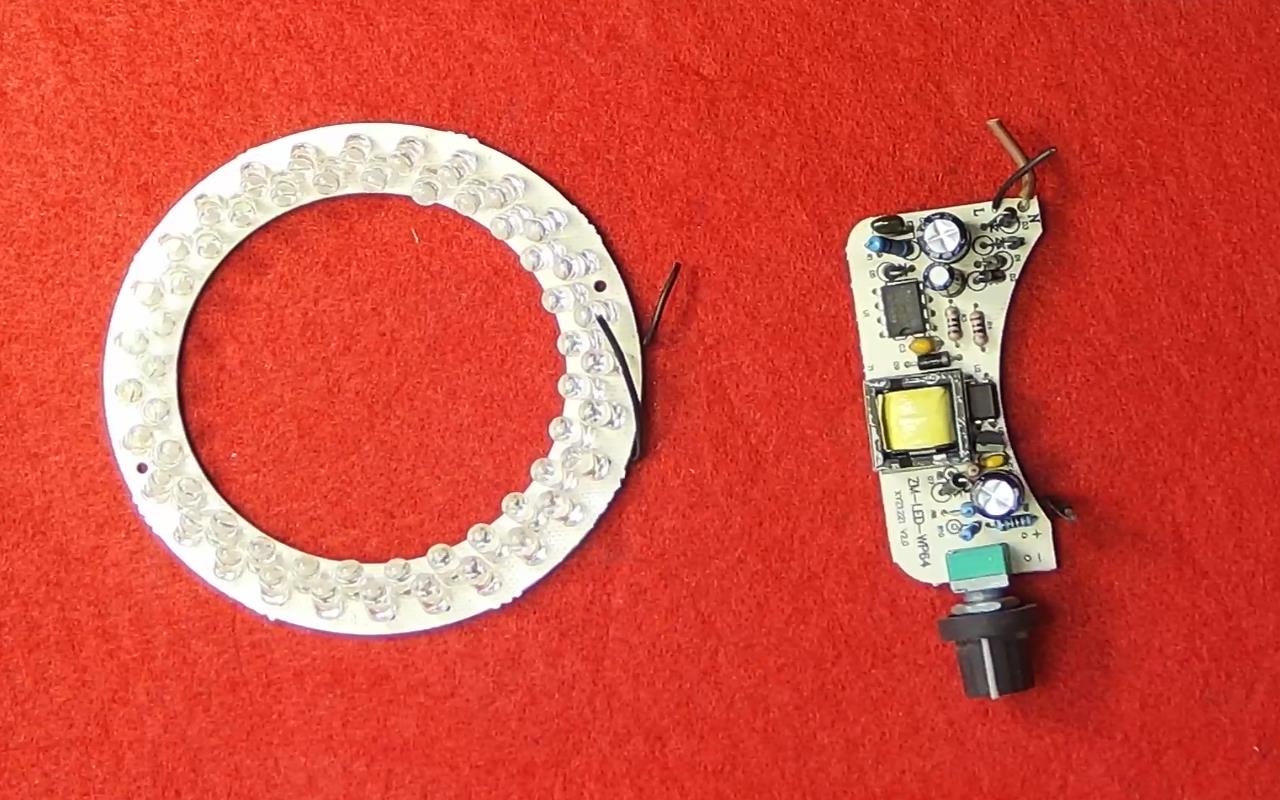

这是拆卸后的可调光源物品。 可以看到它包括， 发光盘， 外壳， 调光电路等。 下面我们对调光电路， 进行仔细的观察。
1、发光盘

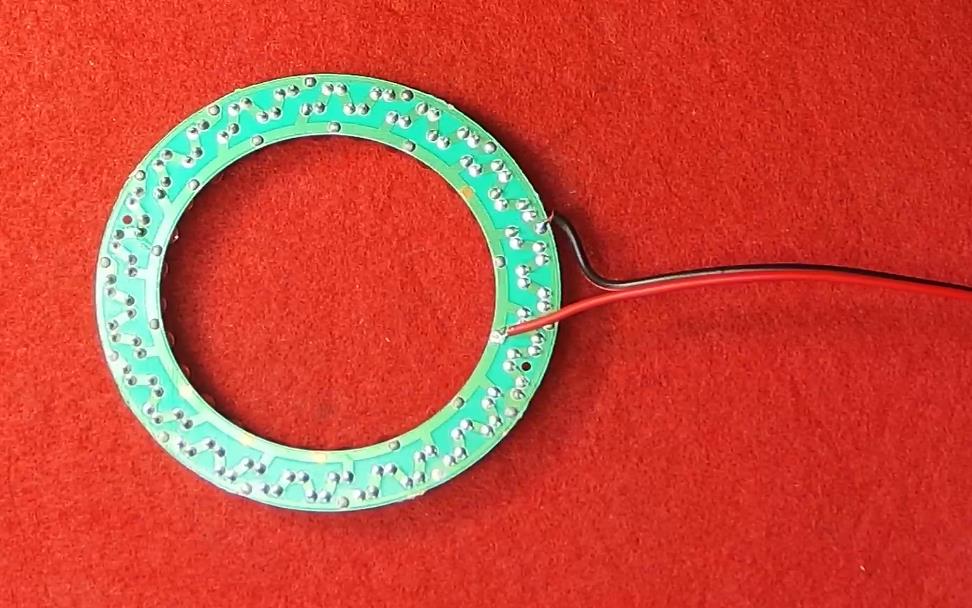

可调光源有两个主要部件，下面先测量一下这个发光盘。 首先焊接发光盘的电源引线。 这是焊接后的发光盘。

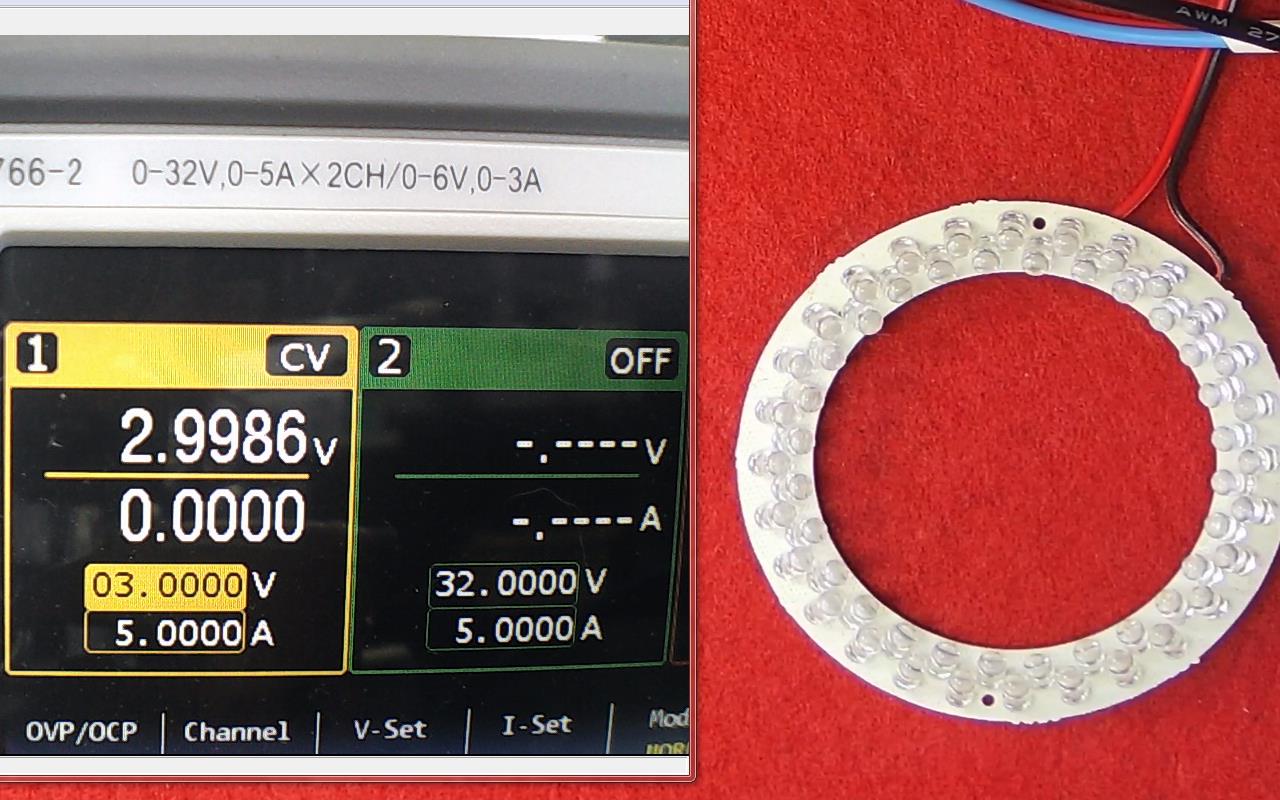

首先使用可调直流电源给发光盘供电，可以看到当电压超过11V时，发光盘便可以被点亮。电压等于14V是，工作电流为1A。 由此可见，原来灯光发暗， 应该是驱动板输出电压不够。
2、电源驱动板

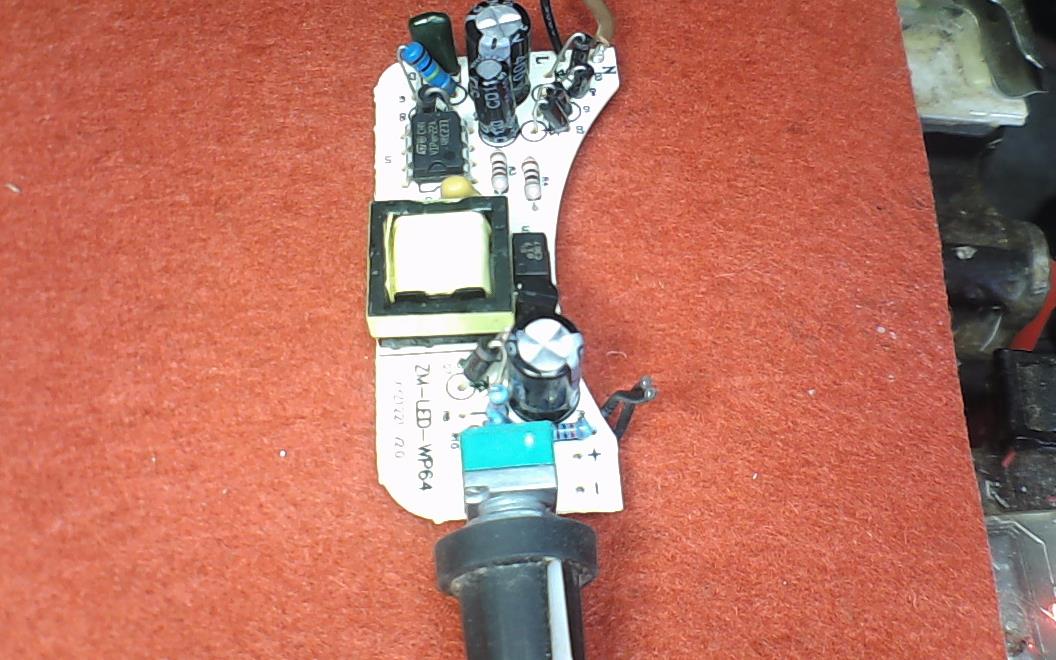

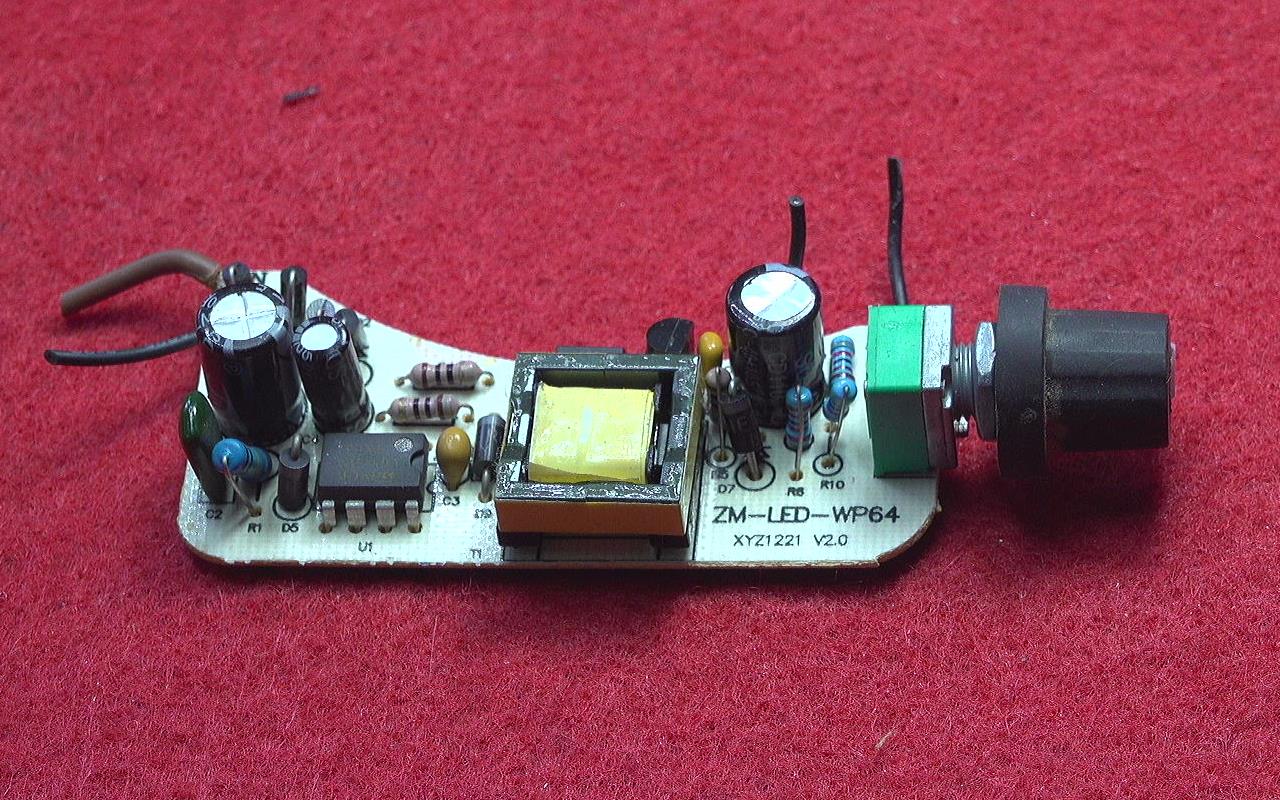

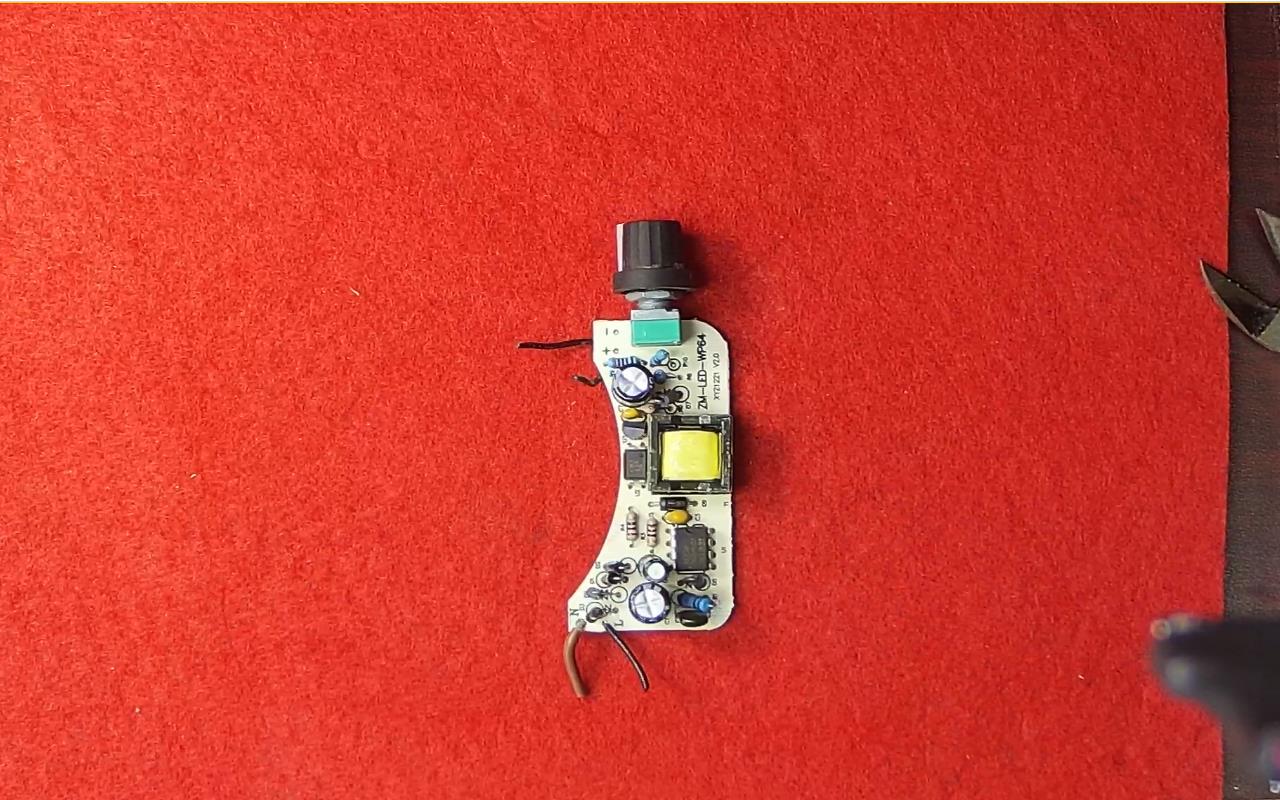

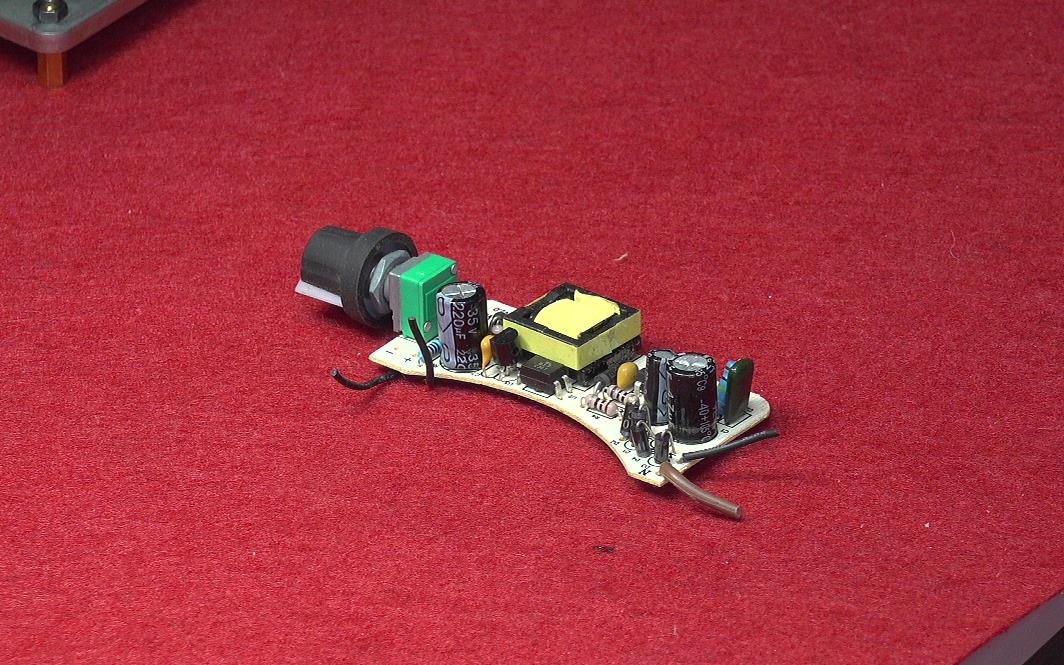

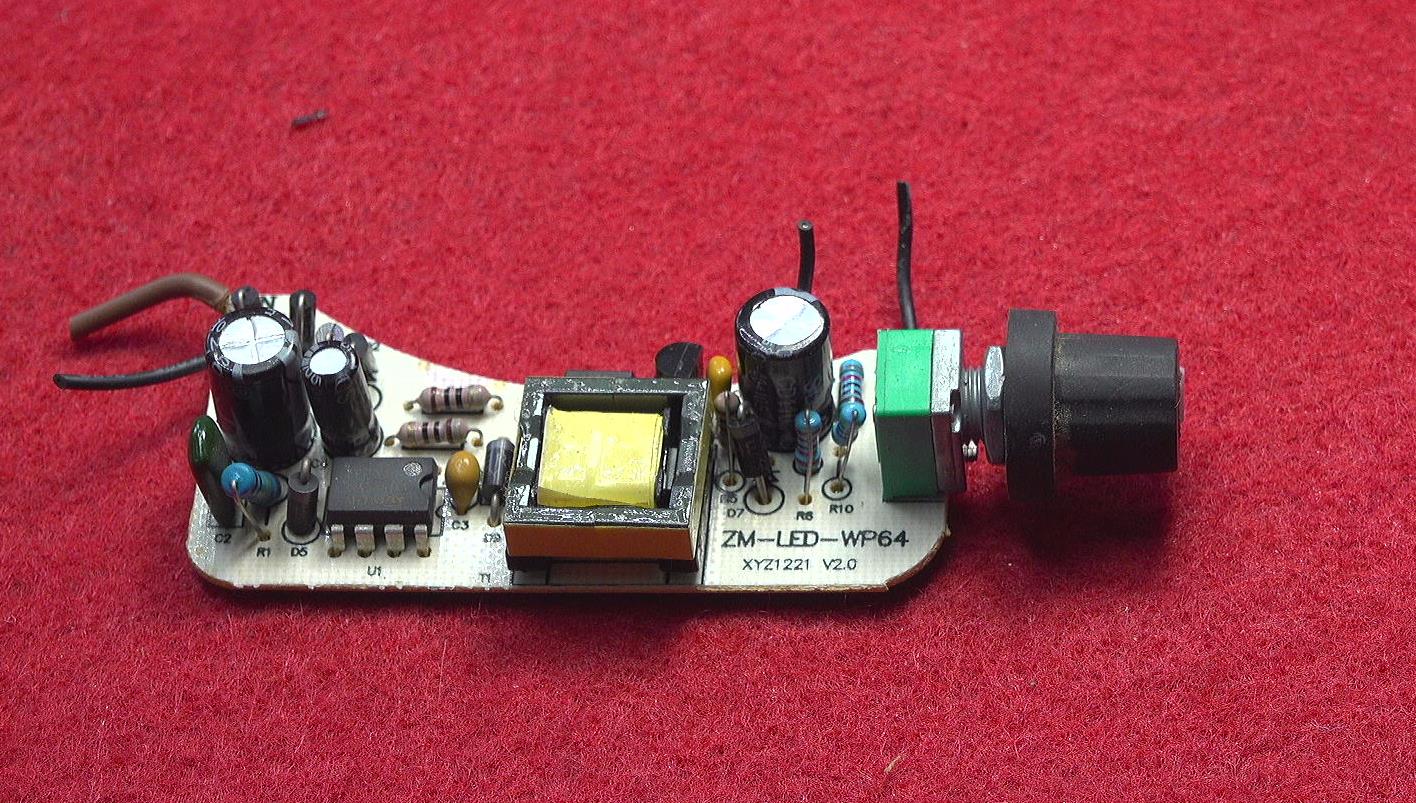

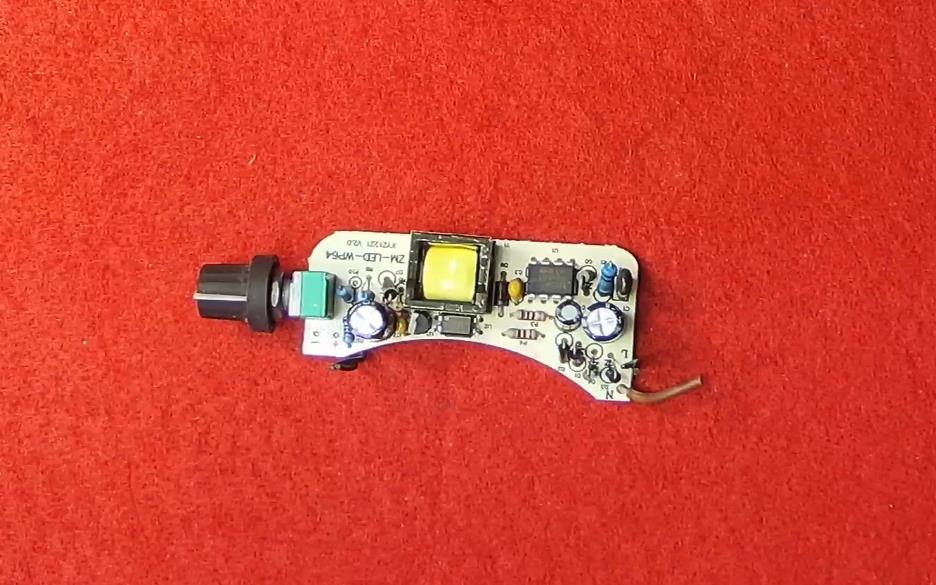

下面让我来看一下电源板， 它是一个单面电路板， 可以看到它上面的高频变压器， 所以这应该是一个开关电源电路。

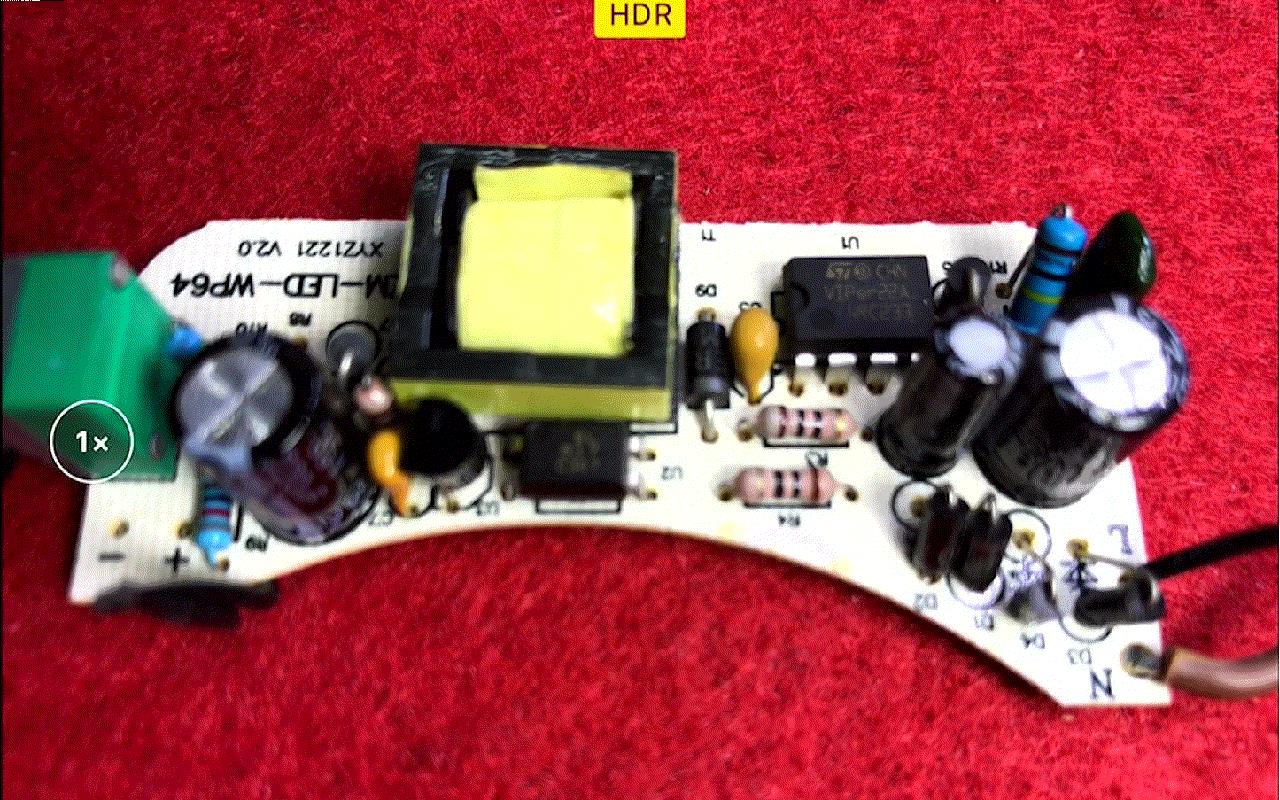

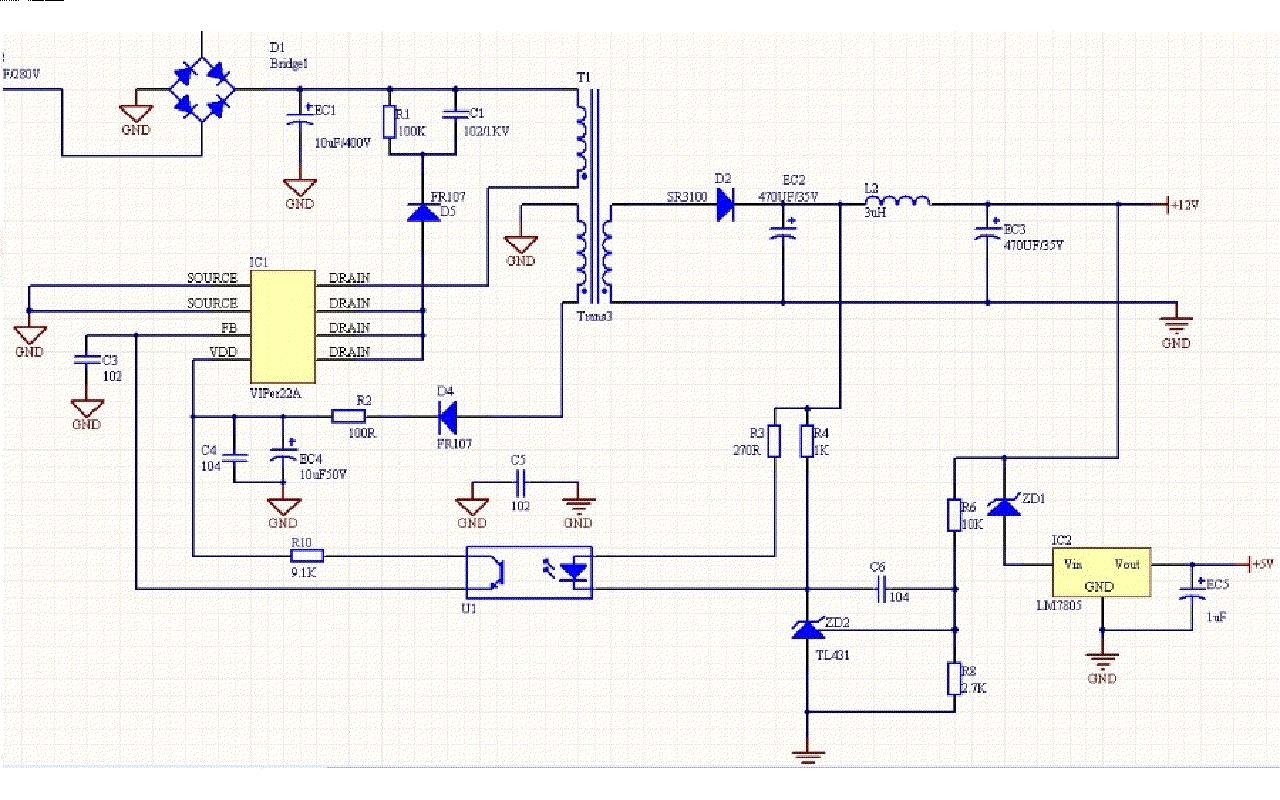

在电路板上， 存在一个DIP8的芯片， 型号是VIPer22A。 这是一个常见到 开关电压驱动芯片。 这是它的典型应用电路。 可以对照电路板上的电路与该电路很相似。
对于该电路进行观察，没有能够发现其中存在着什么明显的故障。
※ 总 结 ※
本文对于一个拆卸下来的线圈感光可调电源进行了拆解。 初步分析了它其中的电路。 这是一个基于VIPer22为核心的220V开关低压电源。
