Android开发笔记（二十一）横幅轮播页Banner

Posted 2022-06-13 aqi00

ViewPager

ViewPager的概念

在前面的博文《 Android开发笔记（十九）底部标签栏TabBar》中，我们提到可以在一个主页面里通过选项卡方式，切换到不同的子页面。那么在手机上还有另外一种切换页面的方式，就是通过手势左右滑动，ViewPager就是这么一个左右滑动来切换页面的控件。
ViewPager的基本思想跟适配视图差不多，都是定义一组元素，通过适配器来展示与响应不同元素的处理，适配视图的相关说明参见《 Android开发笔记（三十八）列表类视图》。

ViewPager的常用方法

下面是ViewPager的常用方法：
setAdapter : 设置ViewPager的适配器
setCurrentItem : 设置当前的页码，即默认打开ViewPager时显示哪一页的内容。
setOnPageChangeListener : 设置ViewPager的页面变化监听器。

ViewPager的适配器

适配器的相关说明参见《 Android开发笔记（三十八）列表类视图》。不过ViewPager并不使用Adapter类系列的适配器，而是使用PagerAdapter。如果ViewPager里面的视图是View与View的子类，那么适配器都用PagerAdapter；如果ViewPager里面的视图Fragment，那么适配器就要用FragmentStatePagerAdapter（其实该类也是来自于PagerAdapter）。废话少说，直接上PagerAdapter的例子代码：

	private class ImageAdapater extends PagerAdapter

		@Override
		public int getCount()
			return mViewList.size();



		@Override
		public boolean isViewFromObject(View arg0, Object arg1)
			return arg0 == arg1;


		@Override
		public void destroyItem(ViewGroup container, int position, Object object)
			container.removeView(mViewList.get(position));


		@Override
		public Object instantiateItem(ViewGroup container, int position)
			container.addView(mViewList.get(position));
			return mViewList.get(position);




ViewPager的监听器

ViewPager一般不监听每个页面项的点击事件，而是监听页面滑动的监听事件，对应的监听器类是OnPageChangeListener。该类的三个方法介绍如下：
onPageScrollStateChanged : 翻页状态改变时调用，状态参数取值说明为：0表示静止，1表示正在滑动，2表示滑动完毕。在翻页过程中，状态值变化依次为：正在滑动->滑动完毕->静止。
onPageScrolled : 在翻页过程中调用。该方法的三个参数取值说明为：第一个参数表示当前页面的序号；第二个参数表示当前页面偏移的百分比，最小值为0，最大值为1；第三个参数表示当前页面的偏移距离，单位px。
onPageSelected : 在页面选择时调用，该方法用得较多。位置参数表示当前页面的序号。

ViewPager的页码指示器

为了方便开发者处理ViewPager的页码显示与切换，android附带了两个工具，分别是PagerTabStrip和PagerTitleStrip。二者都是在ViewPager的页面上方展示设定的页面标题，不同之处在于，PagerTabStrip类似Tab效果，文本下面有横线；而PagerTitleStrip只是单纯的文本标题效果。下面是这两个工具的使用说明：
1、在布局文件中，二者需要作为ViewPager的的下级节点；
2、在布局文件中，二者本身无需另外定义id，代码中一般也不需要取出它们的对象做什么处理；
3、二者除了展示标题之外，还可自动响应点击事件，点击左侧或右侧的标题，页面会自动切换到左侧或右侧的视图；
4、要设置每页的标题文本，可重写PagerAdapter的getPageTitle，在对应位置返回相应的标题文字；

ViewFlipper

ViewFlipper的概念

设计ViewFlipper的初衷就是给视图翻转实现动画功能，与ViewPager相比，ViewFlipper是自动翻页动画，而ViewPager是手工翻页动画。

ViewFlipper的常用方法

下面是ViewFlipper的常用方法：
setFlipInterval : 设置每次翻页的时间间隔。
setAutoStart : 设置是否自动开始翻页。
startFlipping : 开始翻页。
stopFlipping : 停止翻页。
isFlipping : 判断当前是否正在翻页。
showNext : 显示下一个视图。
showPrevious : 显示上一个视图。
setInAnimation : 设置视图的移入动画。
getInAnimation : 获取移入动画的对象。
setOutAnimation : 设置视图的移出动画。
getOutAnimation : 获取移出动画的对象。
setDisplayedChild : 设置当前展示第几个视图。
getDisplayedChild : 获取当前展示的是第几个视图。

ViewFlipper与ViewPager的区别

1、手势左右滑动产生翻页动作
ViewPager可自动响应左右滑动事件，但ViewFlipper不会自动处理，必须在页面上注册一个手势探测器GestureDetector以及对应的手势监听器OnGestureListener，并重写监听器的onFling方法，根据前后两个手势的位移变化，决定当前是往左翻页还是往右翻页还是不翻页。
2、自动翻页
ViewPager没有可以设置自动翻页的方法，得通过Handler机制来定时调用翻页动作。而ViewFlipper就是为自动翻页而生，startFlipping和stopFlipping两个方法分别用于开始翻页与停止翻页，同时setFlipInterval方法可设置每次翻页的间隔时间。
3、多个子页面视图的适配器
ViewPager可调用setAdapter方法统一设置子页面，但ViewFlipper来源自FrameLayout，所以没有适配器的说法。ViewFlipper本质是多个子视图共存于一个FrameLayout，只是在某个时刻只显示其中的一个子视图，因此ViewFlipper的子页面是一个个addView上去的。
4、页面滑动的监听器
ViewPager可调用setOnPageChangeListener方法设置页面滑动监听器，而ViewFlipper没有专门的滑动监听器，只能通过动画监听器AnimationListener来间接实现。具体说来，便是ViewFlipper先调用getInAnimation或者getOutAnimation获取移入或移除动画的Animation对象，然后再给这些动画对象注册动画监听器setAnimationListener。下面是动画监听器需重写的几个方法：
onPageScrollStateChanged : 翻页状态改变时调用，状态参数取值说明为：0表示静止，1表示正在滑动，2表示滑动完毕。在翻页过程中，状态值变化依次为：正在滑动->滑动完毕->静止。
onPageScrolled : 在翻页过程中调用。该方法的三个参数取值说明为：第一个参数表示当前页面的序号；第二个参数表示当前页面偏移的百分比，最小值为0，最大值为1；第三个参数表示当前页面的偏移距离，单位px。
onPageSelected : 在页面选择时调用，该方法用得较多。位置参数表示当前页面的序号。
5、多页面的的页码指示器
ViewPager有对应的PagerTabStrip和PagerTitleStrip，可以自动显示页码文字；ViewFlipper则没有相关的页码类，如果需要的话，只能自己定义一个新类。

Banner

如今我们打开电商类的APP，首页上方就有很炫的Banner（横幅轮播页），里面放了最新的商品和活动的介绍图片，还能自动轮播，也可左右翻动，着实是吸引眼球。

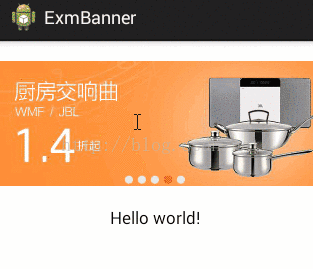

下面是一个Banner的截图，我们看看这个Banner是如何实现的。


首先看到Banner的界面由两部分组成，一部分是轮播的图片，另一部分是图片下方的几个图标用来表示当前播放的是第几张图片。所以一个Banner需要先初始化两个队列，一个是轮播图片队列，可考虑使用ArrayList<ImageView>；另一个则是下方图标队列，可考虑使用RadioGroup或者ArrayList<Button>。


然后图片队列需要按顺序进行轮播，这个轮播效果可考虑使用ViewPager或者ViewFlipper。至于自动滚动及轮播间隔的处理，ViewPager可采取Handler与Runnable结合；ViewFlipper就更简单了，设置flipInterval属性即可指定轮播的时间间隔。


另外，不要忘了在图片轮播时，下方图标也要跟着切换。为此需要给轮播事件加个监听器，以便每次轮播都能触发下方图标的变化。对于ViewPager，可加上OnPageChangeListener监听器，在onPageSelected方法中切换下方图标。对于ViewFlipper，可加上AnimationListener监听器，在onAnimationEnd方法中切换下方图标。


接着在Banner中增加处理手势事件，因为除了自动播放，我们还希望能够用手来控制即时播放。也就是说，用户的手向屏幕右边滑动时，Banner需要立即翻到上一张图片；用户的手向屏幕左边滑动时，Banner需要立即翻到下一张图片。对于ViewPager，我们无需关心左右滑动的手势，因为ViewPager已经自动实现了。对于ViewFlipper，既可以采用粗略手势事件GestureDetector里面的onFling方法（需要注册监听器OnGestureListener），也可以采用精确手势事件里面的onTouchEvent方法。


最后，当用户点击某张图片时，页面自然要跳转到该图片对应的商品页面或者活动页面。所以Banner还需要把一个页面点击的监听器接口开放出来，用于主页面响应这个页面点击事件。具体实现的话，就是Banner在内部点击事件中调用监听器的onBannerClick方法，而主页面需要实现监听器的onBannerClick方法。

代码示例

下面是ViewPager方式实现时候的代码
BannerPager.java

import java.util.ArrayList;
import java.util.List;

import com.example.exmbanner.R;
import com.example.exmbanner.util.Utils;

import android.annotation.SuppressLint;
import android.app.Activity;
import android.content.Context;
import android.os.Handler;
import android.os.Message;
import android.support.v4.view.PagerAdapter;
import android.support.v4.view.ViewPager;
import android.util.AttributeSet;
import android.util.Log;
import android.view.Gravity;
import android.view.LayoutInflater;
import android.view.MotionEvent;
import android.view.View;
import android.view.ViewGroup;
import android.widget.ImageView;
import android.widget.RadioButton;
import android.widget.RadioGroup;
import android.widget.RelativeLayout;

@SuppressLint( "InflateParams", "ClickableViewAccessibility" )
public class BannerPager extends RelativeLayout implements View.OnClickListener
	private static final String TAG = "BannerPager";

	private Context mContext;
	private BannerClickListener mListener;
	private ViewPager mPager;
	private List<ImageView> mViewList = new ArrayList<ImageView>();
	private RadioGroup mGroup;
	private int mCount;
	private LayoutInflater mInflater;
	private BannerHandler mHandler;
	private int dip_13;
	private static int mInterval = 3000;

	public BannerPager(Context context)
		super(context);
		mContext = context;
		init();


	public BannerPager(Context context, AttributeSet attrs)
		super(context, attrs);
		mContext = context;
		init();


	public void setOnBannerListener(BannerClickListener listener)
		mListener = listener;


	public void start()
		mHandler.sendEmptyMessageDelayed(0, mInterval);


	public void setImage(ArrayList<Integer> imageList)
		for (int i = 0; i < imageList.size(); i++)
			Integer imageID = ((Integer) imageList.get(i)).intValue();
			ImageView ivNew = new ImageView(mContext);
			ivNew.setLayoutParams(new LayoutParams(
					LayoutParams.MATCH_PARENT, LayoutParams.MATCH_PARENT));
			ivNew.setScaleType(ImageView.ScaleType.FIT_XY);
			ivNew.setImageResource(imageID);
			ivNew.setOnClickListener(this);
			mViewList.add(ivNew);
			Log.d(TAG, "i=" + i + ",image_id=" + imageID);

		mPager.setAdapter(new ImageAdapater());
		mPager.setOnPageChangeListener(new BannerChangeListener(this));

		mCount = imageList.size();
		for (int i = 0; i < mCount; i++)
			RadioButton radio = new RadioButton(mContext);
			radio.setLayoutParams(new RadioGroup.LayoutParams(dip_13, dip_13));
			radio.setGravity(Gravity.CENTER);
			radio.setButtonDrawable(R.drawable.rbt_selector);
			mGroup.addView(radio);


		mPager.setCurrentItem(0);
		setButton(0);
		mHandler = new BannerHandler();
		start();


	private void setButton(int position)
		((RadioButton) mGroup.getChildAt(position)).setChecked(true);


	private void init()
		mInflater = ((Activity) mContext).getLayoutInflater();
		View view = mInflater.inflate(R.layout.banner_pager, null);
		mPager = (ViewPager) view.findViewById(R.id.banner_pager);
		mGroup = (RadioGroup) view.findViewById(R.id.banner_pager_group);
		addView(view);
		dip_13 = Utils.dip2px(mContext, 13);


	public boolean dispatchTouchEvent(MotionEvent event)
		getParent().requestDisallowInterceptTouchEvent(true);
		return super.dispatchTouchEvent(event);


	@SuppressLint("HandlerLeak")
	private class BannerHandler extends Handler

		@Override
		public void handleMessage(Message msg)
			scrollToNext();
			sendEmptyMessageDelayed(0, mInterval);



	public void scrollToNext()
		int index = mPager.getCurrentItem() + 1;
		if (mViewList.size() <= index)
			index = 0;

		mPager.setCurrentItem(index);


	private class ImageAdapater extends PagerAdapter

		@Override
		public int getCount()
			return mViewList.size();


		@Override
		public boolean isViewFromObject(View arg0, Object arg1)
			return arg0 == arg1;


		@Override
		public void destroyItem(ViewGroup container, int position, Object object)
			container.removeView(mViewList.get(position));


		@Override
		public Object instantiateItem(ViewGroup container, int position)
			container.addView(mViewList.get(position));
			return mViewList.get(position);




	private class BannerChangeListener implements ViewPager.OnPageChangeListener
		private BannerChangeListener(BannerPager bannerPager)


		@Override
		public void onPageScrollStateChanged(int arg0)


		@Override
		public void onPageScrolled(int arg0, float arg1, int arg2)


		@Override
		public void onPageSelected(int arg0)
			setButton(arg0);



	@Override
	public void onClick(View v)
		int position = mPager.getCurrentItem();
		mListener.onBannerClick(position);


调用页面代码

import java.util.ArrayList;

import android.annotation.SuppressLint;
import android.app.Activity;
import android.graphics.Point;
import android.os.Bundle;
import android.widget.TextView;
import android.widget.LinearLayout.LayoutParams;

import com.example.exmbanner.ui.BannerClickListener;
import com.example.exmbanner.ui.BannerPager;
import com.example.exmbanner.util.Utils;

public class BannerPagerActivity extends Activity implements BannerClickListener
	private static final String TAG = "BannerPagerActivity";

	private TextView tv_pager;
	private BannerPager mBanner;

	@Override
	protected void onCreate(Bundle savedInstanceState)
		super.onCreate(savedInstanceState);
		setContentView(R.layout.activity_banner_pager);
		tv_pager = (TextView) findViewById(R.id.tv_pager);

		mBanner = (BannerPager) findViewById(R.id.banner_pager);
		LayoutParams params = (LayoutParams) mBanner.getLayoutParams();
		Point point = Utils.getSize(this);
		params.height = (int) (point.x * 250f/ 640f);
		mBanner.setLayoutParams(params);

		ArrayList<Integer> bannerArray = new ArrayList<Integer>();
		bannerArray.add(Integer.valueOf(R.drawable.banner_1));
		bannerArray.add(Integer.valueOf(R.drawable.banner_2));
		bannerArray.add(Integer.valueOf(R.drawable.banner_3));
		bannerArray.add(Integer.valueOf(R.drawable.banner_4));
		bannerArray.add(Integer.valueOf(R.drawable.banner_5));
		mBanner.setImage(bannerArray);
		mBanner.setOnBannerListener(this);


	@SuppressLint("DefaultLocale")
	@Override
	public void onBannerClick(int position)
		String desc = String.format("您点击了第%d张图片", position+1);
		tv_pager.setText(desc);


下面是ViewFlipper方式实现时候的代码
BannerFlipper.java

import java.util.ArrayList;
import java.util.List;

import com.example.exmbanner.R;

import android.annotation.SuppressLint;
import android.app.Activity;
import android.content.Context;
import android.util.AttributeSet;
import android.util.Log;
import android.view.GestureDetector;
import android.view.LayoutInflater;
import android.view.MotionEvent;
import android.view.View;
import android.view.animation.Animation;
import android.view.animation.AnimationUtils;
import android.widget.Button;
import android.widget.ImageView;
import android.widget.LinearLayout;
import android.widget.RelativeLayout;
import android.widget.ViewFlipper;

@SuppressLint( "InflateParams", "ClickableViewAccessibility" )
public class BannerFlipper extends RelativeLayout
	private static final String TAG = "BannerFlipper";

	private Context mContext;
	private BannerClickListener mListener;
	private ViewFlipper mFlipper;
	private LinearLayout mLayout;
	private int mCount;
	private List<Button> mButtonList = new ArrayList<Button>();
	private LayoutInflater mInflater;
	private GestureDetector mGesture;
	private float mFlipGap = 20f;

	public BannerFlipper(Context context)
		super(context);
		mContext = context;
		init();


	public BannerFlipper(Context context, AttributeSet attrs)
		super(context, attrs);
		mContext = context;
		init();


	public void setOnBannerListener(BannerClickListener listener)
		mListener = listener;


	 public void start()
		 startFlip();


	public void setImage(ArrayList<Integer> imageList)
		for (int i = 0; i < imageList.size(); i++)
			Integer imageID = ((Integer) imageList.get(i)).intValue();
			ImageView ivNew = new ImageView(mContext);
			ivNew.setLayoutParams(new LayoutParams(
					LayoutParams.MATCH_PARENT, LayoutParams.MATCH_PARENT));
			ivNew.setScaleType(ImageView.ScaleType.FIT_XY);
			ivNew.setImageResource(imageID);
			mFlipper.addView(ivNew);
			Log.d(TAG, "i=" + i + ",image_id=" + imageID);


		mCount = imageList.size();
		for (int i = 0; i < mCount; i++)
			View view = mInflater.inflate(R.layout.banner_flipper_button, null);
			Button button = (Button) view.findViewById(R.id.banner_btn_num);
			mLayout.addView(view);
			mButtonList.add(button);

		mFlipper.setDisplayedChild(mCount - 1);
		startFlip();


	private void setButton(int position)
		if (mCount > 1)
			for (int m = 0; m < mCount; m++)
				if (m == position % mCount)
					mButtonList.get(m).setBackgroundResource(R.drawable.icon_point_c);
				 else
					mButtonList.get(m).setBackgroundResource(R.drawable.icon_point_n);





	@SuppressWarnings("deprecation")
	private void init()
		mInflater = ((Activity) mContext).getLayoutInflater();
		View view = mInflater.inflate(R.layout.banner_flipper, null);
		mFlipper = (ViewFlipper) view.findViewById(R.id.banner_flipper);
		mLayout = (LinearLayout) view.findViewById(R.id.banner_flipper_num);
		addView(view);
		// 该手势的onSingleTapUp事件是点击时进入广告页
		mGesture = new GestureDetector(new BannerGestureListener(this));


	public boolean dispatchTouchEvent(MotionEvent event)
		mGesture.onTouchEvent(event);
		return true;


	final class BannerGestureListener implements GestureDetector.OnGestureListener
		private BannerGestureListener(BannerFlipper bannerFlipper)


		@Override
		public final boolean onDown(MotionEvent event)
			return true;


		@Override
		public final boolean onFling(MotionEvent e1, MotionEvent e2, float velocityX, float velocityY)
			if (e1.getX() - e2.getX() > mFlipGap)
				startFlip();
				return true;

			if (e1.getX() - e2.getX() < -mFlipGap)
				backFlip();
				return true;

			return false;


		@Override
		public final void onLongPress(MotionEvent event)


		@Override
		public final boolean onScroll(MotionEvent e1, MotionEvent e2, float distanceX, float distanceY)
			boolean result = false; // true表示要继续处理
			if (Math.abs(distanceY) < Math.abs(distanceX))
				BannerFlipper.this.getParent().requestDisallowInterceptTouchEvent(false);
				result = true;

			return result;


		@Override
		public final void onShowPress(MotionEvent event)


		@Override
		public boolean onSingleTapUp(MotionEvent event)
			int position = mFlipper.getDisplayedChild();
			mListener.onBannerClick(position);
			return false;




	private void startFlip()
		mFlipper.startFlipping();
		mFlipper.setInAnimation(AnimationUtils.loadAnimation(mContext, R.anim.push_left_in));
		mFlipper.setOutAnimation(AnimationUtils.loadAnimation(mContext, R.anim.push_left_out));
		mFlipper.getOutAnimation().setAnimationListener(new BannerAnimationListener(this));
		mFlipper.showNext();


	private void backFlip()
		mFlipper.startFlipping();
		mFlipper.setInAnimation(AnimationUtils.loadAnimation(mContext, R.anim.push_right_in));
		mFlipper.setOutAnimation(AnimationUtils.loadAnimation(mContext, R.anim.push_right_out));
		mFlipper.getOutAnimation().setAnimationListener(new BannerAnimationListener(this));
		mFlipper.showPrevious();
		mFlipper.setInAnimation(AnimationUtils.loadAnimation(mContext, R.anim.push_left_in));
		mFlipper.setOutAnimation(AnimationUtils.loadAnimation(mContext, R.anim.push_left_out));
		mFlipper.getOutAnimation().setAnimationListener(new BannerAnimationListener(this));


	private class BannerAnimationListener implements Animation.AnimationListener
		private BannerAnimationListener(BannerFlipper bannerFlipper)


		@Override
		public final void onAnimationEnd(Animation paramAnimation)
			int position = mFlipper.getDisplayedChild();
			setButton(position);


		@Override
		public final void onAnimationRepeat(Animation paramAnimation)


		@Override
		public final void onAnimationStart(Animation paramAnimation)



调用页面代码与ViewPager方式的类似，只要把类名与控件名改了就好。




下面是横幅轮播页的效果图，因为两种方式的效果差不多，就不重复帖了




点击下载本文用到的横幅轮播页两种方式的代码

点此查看Android开发笔记的完整目录
