在前面三期中我们对LinearLayout进行了详细的解析,LinearLayout也是我们用的比较多的一个布局。但在实际开发中使用LinearLayout远远不够,我们本期一起来学习RelativeLayout。

技术分享





一、认识RelativeLayout

RelativeLayout,又叫相对布局,使用RelativeLayout标签。相对布局通常有两种形式,一种是相对于容器而言的,一种是相对于控件而言的。

下表显示了RelativeLayout支持的常用XML属性及相关方法的说明。

技术分享

为了控制该布局容器中各子组件的布局分布,RelativeLayout提供了一个内部类: RelativeLayout.LayoutParams,该类提供了大量的XML属性来控制RelativeLayout布局容器中子组件的布局分布。

在相对于容器定位的属性主要有以下几个,属性值为true或false。

  • android:layout_centerHorizontal:控制该组件是否和布局容器的水平居中。

  • android:layout_centerVertical:控制该组件是否和布局容器的垂直居中。

  • android:layout_centerInparent:控制该组件是否和布局容器的中央位置。

  • android:layout_alignParentTop:控制该组件是否和布局容器的顶部对齐。

  • android:layout_alignParentBottom:控制该组件是否和布局容器的底端对齐。

  • android:layout_alignParentLeft:控制该组件是否和布局容器的左边对齐。

  • android:layout_alignParentRight:控制该组件是否和布局容器的右边对齐。

  • android:layout_alignParentStart:控制该组件是否和布局容器的开始对齐。

  • android:layout_alignParentEnd:控制该组件是否和布局容器的末端对齐。

  • android:layout_alignWithParentIfMissing:如果对应的兄弟组件找不到的话就以父容器做参照物。

在相对于其他组件定位的属性主要有以下几个,属性值为其他组件的id。

  • android:layout_toLeftOf:本组件在某组件的左边。

  • android:layout_toRightOf:本组件在某组件的右边。

  • android:layout_toStartOf:本组件在某组件开始端。

  • android:layout_toEndOf:本组件在某组件末端。

  • android:layout_above:本组件在某组件的上方。

  • android:layout_below:本组件在某组件的下方。

  • android:layout_alignBaseline:本组件和某组件的基线对齐。

  • android:layout_alignTop:本组件的顶部和某组件的的顶部对齐。

  • android:layout_alignBottom:本组件的下边缘和某组件的的下边缘对齐。

  • android:layout_alignRight:本组件的右边缘和某组件的的右边缘对齐。

  • android:layout_alignLeft:本组件左边缘和某组件左边缘对齐。

  • android:layout_alignStart:本组件的开始端和某组件开始端对齐。

  • android:layout_alignEnd:本组件的末端和某组件末端对齐。

除此之外,RelativeLayout.LayoutParams 还继承了 android view. ViewGroup.MarginLayoutParams,因此 RelativeLayout 布局容器中每个子组件也可指定 android.view.ViewGroiip.MarginLayoutParams所支持的各XML属性。





二、示例

接下来通过一个简单的示例程序来学习RelativeLayout的使用用法。

继续使用app/main/res/layout/目录下的activity_main.xml文件,在其中填充如下代码片段:

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
                android:layout_width="match_parent"
                android:layout_height="match_parent">
    <!-- 定义该组件位于父容器左上侧 -->
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="容器左上侧"
        android:layout_alignParentLeft="true"
        android:layout_alignParentTop="true"/>
    <!-- 定义该组件位于父容器上侧水平居中 -->
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="容器上侧水平居中"
        android:layout_alignParentTop="true"
        android:layout_centerHorizontal="true"/>
    <!-- 定义该组件位于父容器右上侧 -->
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="容器右上侧"
        android:layout_alignParentRight="true"
        android:layout_alignParentTop="true"/>
    <!-- 定义该组件位于父容器左侧垂直居中 -->
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="左中"
        android:layout_alignParentLeft="true"
        android:layout_centerVertical="true"/>
    <!-- 定义该组件位于父容器右侧垂直居中 -->
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="右中"
        android:layout_alignParentRight="true"
        android:layout_centerVertical="true"/>
    <!-- 定义该组件位于父容器左下侧 -->
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="容器左下侧"
        android:layout_alignParentLeft="true"
        android:layout_alignParentBottom="true"/>
    <!-- 定义该组件位于父容器下侧水平居中 -->
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="容器下侧水平居中"
        android:layout_alignParentBottom="true"
        android:layout_centerHorizontal="true"/>
    <!-- 定义该组件位于父容器右下侧 -->
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="容器右下侧"
        android:layout_alignParentRight="true"
        android:layout_alignParentBottom="true"/>


    <!-- 定义该组件位于父容器中间 -->
    <Button
        android:id="@+id/center_btn"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="容器中央"
        android:layout_centerInParent="true"/>
    <!-- 定义该组件位于center_btn组件的上方 -->
    <Button
        android:id="@+id/center_top_btn"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="中上"
        android:layout_above="@id/center_btn"
        android:layout_alignLeft="@id/center_btn"/>
    <!-- 定义该组件位于center_btn组件的下方 -->
    <Button
        android:id="@+id/center_bottom_btn"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="中下"
        android:layout_below="@id/center_btn"
        android:layout_alignLeft="@id/center_btn"/>
    <!-- 定义该组件位于center_btn组件的左边 -->
    <Button
        android:id="@+id/center_bottom_left_btn"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="中下左"
        android:layout_toLeftOf="@id/center_btn"
        android:layout_alignTop="@id/center_bottom_btn"/>
    <!-- 定义该组件位于center_btn组件的右边 -->
    <Button
        android:id="@+id/center_top_right_btn"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="中上右"
        android:layout_toRightOf="@id/center_btn"
        android:layout_alignTop="@id/center_top_btn"/>
</RelativeLayout>

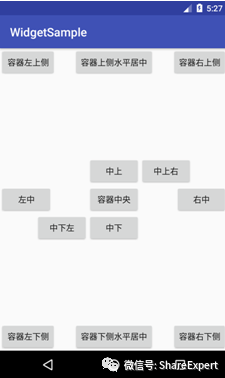

运行程序,可以看到下图所示界面效果:

技术分享

到此,RelativeLayout的示例结束,关于RelativeLayout的更多用法可以参照上面的XML属性和方法参照表,建议多动手练习。







今天就先到这里,如果有问题欢迎留言一起探讨,也欢迎加入Android零基础入门技术讨论微信群,共同成长!

此文章版权为微信公众号分享达人秀(ShareExpert)——鑫鱻所有,若转载请备注出处,特此声明!
