建筑智能化综合监控系统数据点解剖
文章来源：公众号-智能化IT系统。
智能化监控的数据不是流式数据，其数据都是对应着具体的监控点，这些点的数据形式一般只有三种，布尔型，数值型，以及字符串型，其中以布尔型和数值型居多。
我们下文按照监控子系统为例，来具体的分析。其中每一个监控点后面都加以说明，以（[数据类型]，[数值含义]）表示。
1. BAS
又称为设备监控系统，在集成系统中充当着最重要的角色，任何智能建筑不可少。其主要监控数据如下：
---空调系统（通过水阀调节温度，过滤网净化空气，并通过风机换风）
a.送风机部分
压差开关（[布尔型值]，[开/关]）
故障状态（[布尔型值]，[故障/正常]）
运行状态（[布尔型值]，[运行/停止]）
运行方式（[布尔型值]，[手动/自动]）
b.风阀部分
开度（[数值型值]，[开度百分比]）
c.风控部分
回风温度（[数值型值]，[回风温度]）
送风温度（[数值型值]，[回风温度]）
新风温度（[数值型值]，[新风温度]）
d.过滤网部分
过滤网压差（[布尔型值]，[故障/正常]）
e.水阀部分
水阀调节（[数值型值]，[调节温度]）
---风机系统（除了空调，一般建筑在很多特定场所需要风机来换风）
a.风机
运行状态（[布尔型值]，[运行/停止]）
故障状态（[布尔型值]，[故障/正常]）
---水箱
a.水箱
水位（[数值型值]，[水位高度]）
水位报警，这里一般有低水位报警，高水位报警，超高水位报警（[布尔型值]，[报警/正常]）
b.水泵
故障状态（[布尔型值]，[故障/正常]）
运行状态（[布尔型值]，[运行/停止]）
运行方式（[布尔型值]，[手动/自动]）
2. 电梯
按照当前建筑规定，超过8层建筑需要安装电梯。集成的监控点比较简单，主要有以下五项：
电梯门状态（[布尔型值]，[打开/关闭]）
电梯故障状态（[布尔型值]，[故障/正常]）
电梯当前楼层（[数值型值]，[当前楼层]）
上行（[布尔型值]，[上行/非上行]）
下行（[布尔型值]，[下行/非下行]）
3. 门禁
重要场所的门禁状态，一般厂家都把门禁的状态分的很细，但是真正关注较多的只是门的开启或关闭。
门禁状态（[布尔型值]，[开启/关闭]）
4. 快速通道
和门禁一样，监控的是快速通道的闸门，同样是开启或者关闭

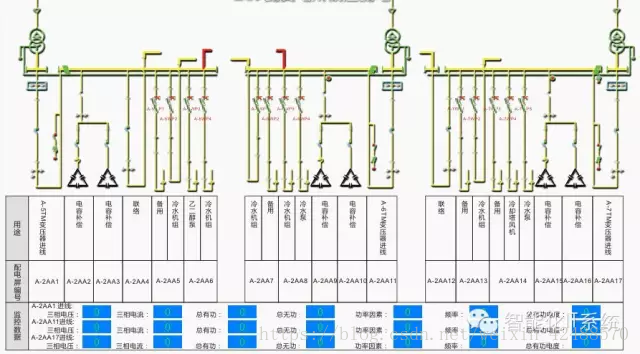

5. 电力监控系统
一般分为低压变配电和高压变配电。
---低压变配电
回路开关（[布尔型值]，[开启/关闭]）
三相电压（[数值型值]，[电压值]）
三相电流（[数值型值]，[电流值]）
总有功（[数值型值]，[有功值]）
总无功（[数值型值]，[无功值]）
功率因素（[数值型值]，[功率因素值]）
总有功电度（[数值型值]，[电度值]）
---高压变配电
回路开关（[布尔型值]，[开启/关闭]）
6. 照明
照明并不是按照每一盏灯为单位来监控，而是按照回路，监控每一个回路的开关。每一个回路可能对应多盏灯。
回路状态（[布尔型值]，[开启/关闭]）
7. 视频监控
视频监控也是智能化系统重要的一部分，尤其是对于安防系统。当前主流的有海康，华三，英飞拓等。
视频信息（[视频流]），这里不同于先前介绍，是传递视频码流信息至集成系统，通过SDK或者网页控件
8. 防盗报警
按照报警布点探头的信息，监控特点位置是否有报警。
报警状态（[布尔型值]，[开启/关闭]）
以上是常见的监控子系统的监控数据，每一个具体的实施案例有所不同，还有的是张力围栏（例如机场，安全重地等），巡更，风阻尼（超高层），智能窗帘等。
