• 前面的系列文章中，我们分析源码对Eureka有了深入了解，其中获取服务列表、注册、续约等操作都涉及到client和server端的交互，今天我们通过Wireshark抓包来分析这些交互的内容，以印证之前的代码分析，加深印象

源码分析系列文章

• 以下是整理的Eureka源码分析系列，用于参考：

1. 《Spring Cloud源码分析之Eureka篇第一章：准备工作》
2. 《Spring Cloud源码分析之Eureka篇第二章：注册中心启动类上的注解EnableEurekaServer》
3. 《Spring Cloud源码分析之Eureka篇第三章：EnableDiscoveryClient与EnableEurekaClient的区别(Edgware版本)》
4. 《Spring Cloud源码分析之Eureka篇第四章：服务注册是如何发起的》
5. 《Spring Cloud源码分析之Eureka篇第五章：更新服务列表》
6. 《Spring Cloud源码分析之Eureka篇第六章：服务注册》
7. 《Spring Cloud源码分析之Eureka篇第七章：续约》
8. 《Spring Cloud源码分析之Eureka篇第八章：服务注册名称的来历》

实战环境简介

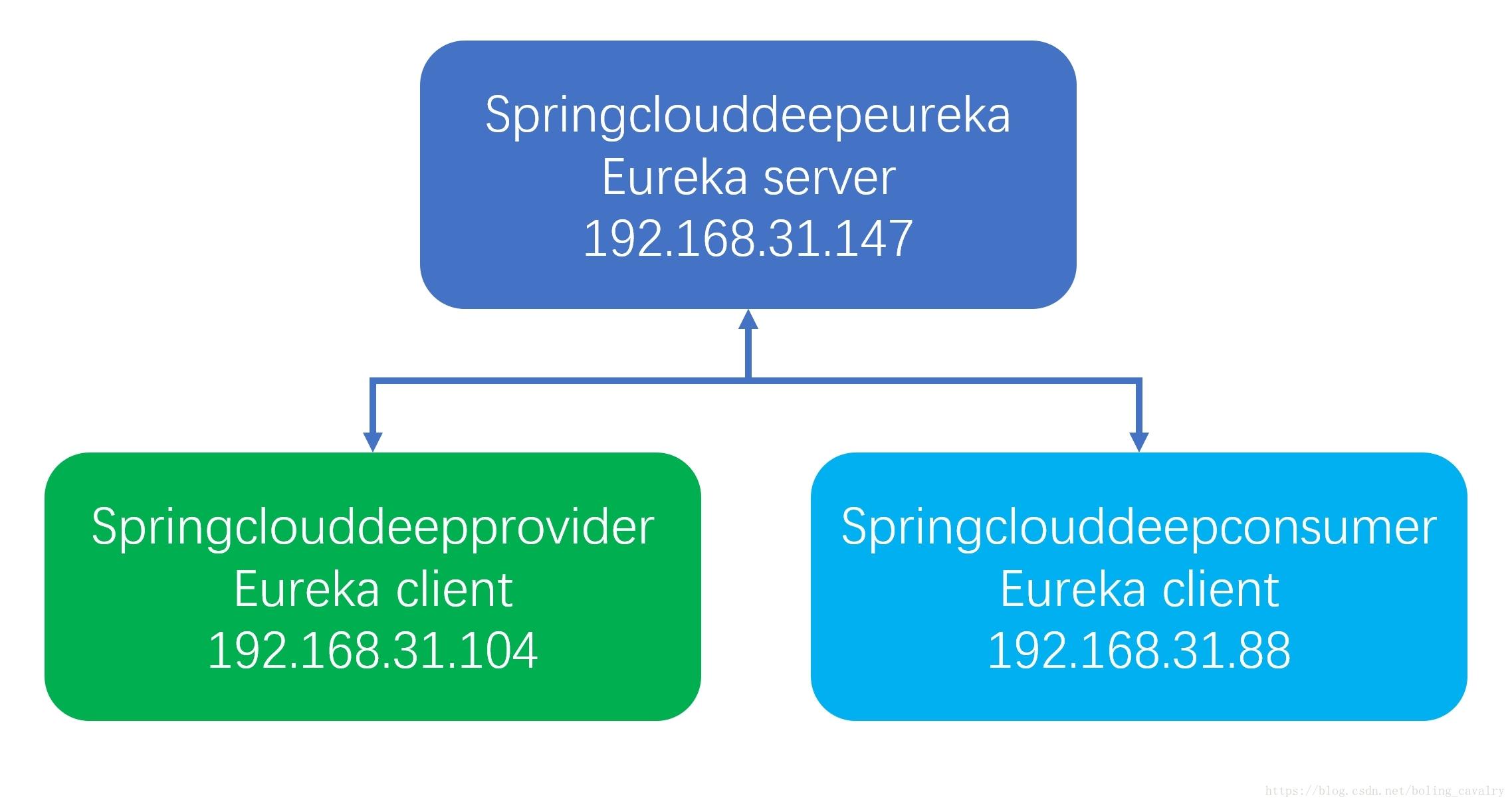

• 为了组建Spring cloud环境，本次实战用了三台电脑，部署情况如下图：

• 三台电脑的详细情况如下表所示：

应用名称	身份	IP地址	端口	启动顺序	操作系统	备注
springclouddeepeureka	Eureka server	192.168.31.147	8081	第一	Linux
springclouddeepprovider	Eureka client	192.168.31.104	8082	第二	Windows10	这台电脑上安装了Wireshark2.6.3
springclouddeepconsumer	Eureka client	192.168.31.88	8083	第三	Linux	此应用先不启动，<br>等抓包后再启动，以便观察变化

应用源码下载

• springclouddeepeureka、springclouddeepprovider、springclouddeepconsumer这三个应用，在文章《Spring Cloud源码分析之Eureka篇第一章：准备工作》中已有详细介绍，本文不多说了，您可以参考文章，也可以在github下载这三个应用的源码，地址和链接信息如下表所示：

名称	链接	备注
项目主页	https://github.com/zq2599/blog_demos	该项目在GitHub上的主页
git仓库地址(https)	https://github.com/zq2599/blog_demos.git	该项目源码的仓库地址，https协议
git仓库地址(ssh)	[e-mail]:zq2599/blog_demos.git	该项目源码的仓库地址，ssh协议

• 这个git项目中有多个文件夹，本章源码分别在springclouddeepeureka、springclouddeepprovider、springclouddeepconsumer这三个文件夹下，如下图红框所示：

实战步骤

1. 修改应用的配置文件；
2. 编译构建三个应用，得到三个jar包；
3. 在三台电脑上分别部署应用；
4. 启动springclouddeepeureka；
5. 在springclouddeepprovider所在电脑上启动Wireshark，并配置好过滤规则；
6. 启动springclouddeepprovider；
7. Wireshark抓包，分析注册、续约、下载服务列表等请求响应；
8. 启动springclouddeepconsumer;
9. Wireshark抓包，分析服务列表的变化；
10. 停止应用springclouddeepconsumer;
11. Wireshark抓包，分析服务列表的变化；

关于机器的小建议

• 三台电脑的成本不低，除了用老旧电脑东拼西凑，也可以考虑租用云服务器，我这里的Linux电脑是树莓派，装64位Linux，再装上JDK8就能部署和运行springboot应用了，树莓派安装64位系统请参考《树莓派3B安装64位操作系统(树莓派无需连接显示器键盘鼠标) 》

• 接下来开始实战吧；

修改应用的配置文件

• 根据前面提供的Github地址下载三个应用源码；

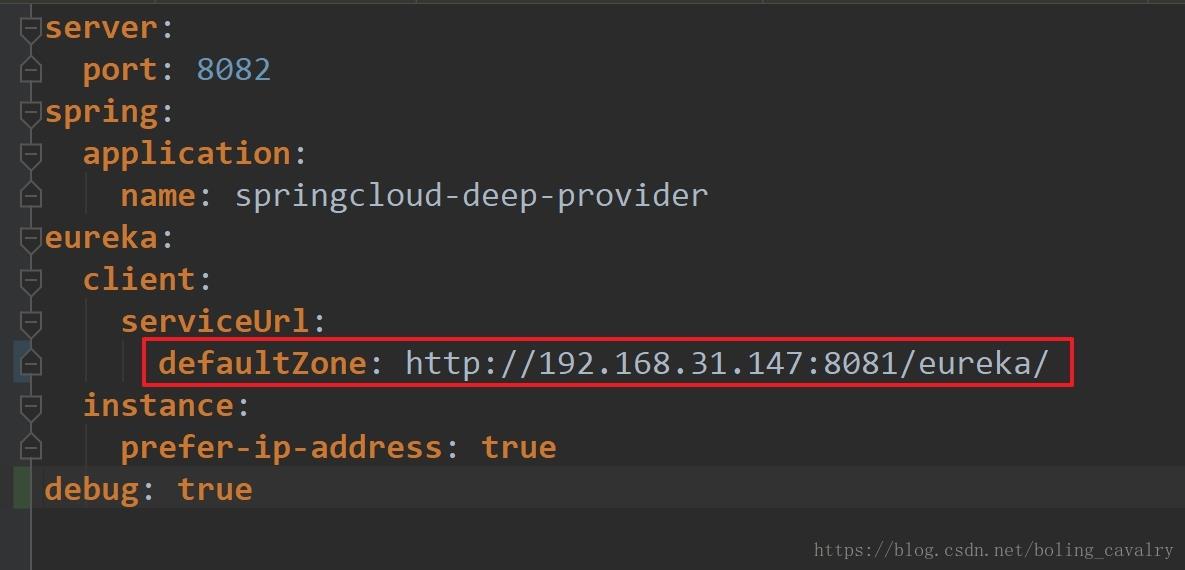

• springclouddeepprovider和springclouddeepconsumer这两个应用的application.yml文件都要修改，配置项eureka.client.serviceUrl.defaultZone的值都改成http://192.168.31.147:8081/eureka/，如下图红框所示：

编译构建三个应用

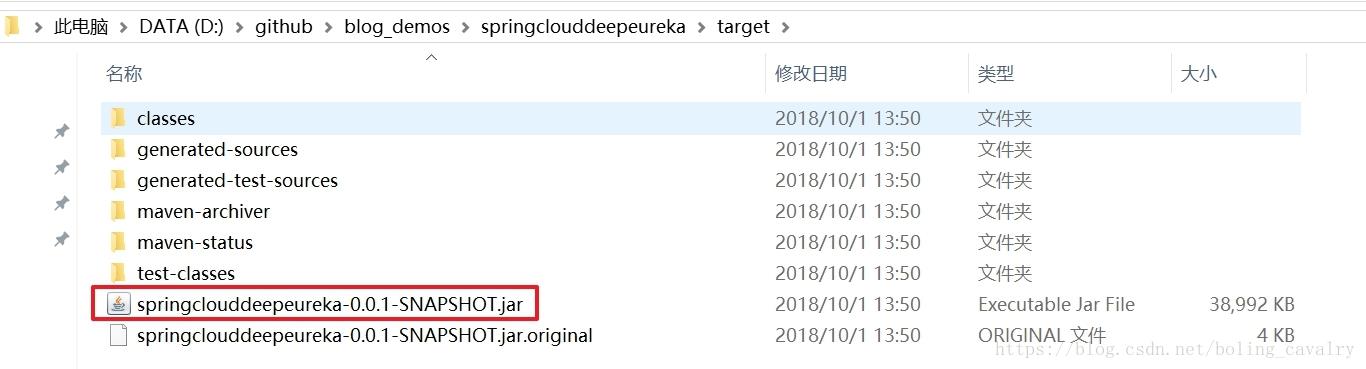

• 在每个应用的目录下分别执行命令mvn clean package -Dmaven.test.skip=true docker:build，即可在target目录得到应用对应的jar文件，例如springclouddeepeureka工程的jar文件是springclouddeepeureka-0.0.1-SNAPSHOT.jar，如下图所示：

在三台电脑上分别部署应用

• 将三个jar文件分别部署到对应的三台电脑上，并保证这三台电脑上都已装有JDK1.8版本；

启动springclouddeepeureka

• 登录springclouddeepeureka所在的电脑，在springclouddeepeureka-0.0.1-SNAPSHOT.jar文件所在目录下执行命令java -Xms256m -Xmx256m -jar springclouddeepeureka-0.0.1-SNAPSHOT.jar，这样Eureka server就启动了；

启动和配置Wireshark

1. 应用springclouddeepprovider所在的电脑是Windows10操作系统，上面安装了Wireshark2.6.3，现在请运行它；

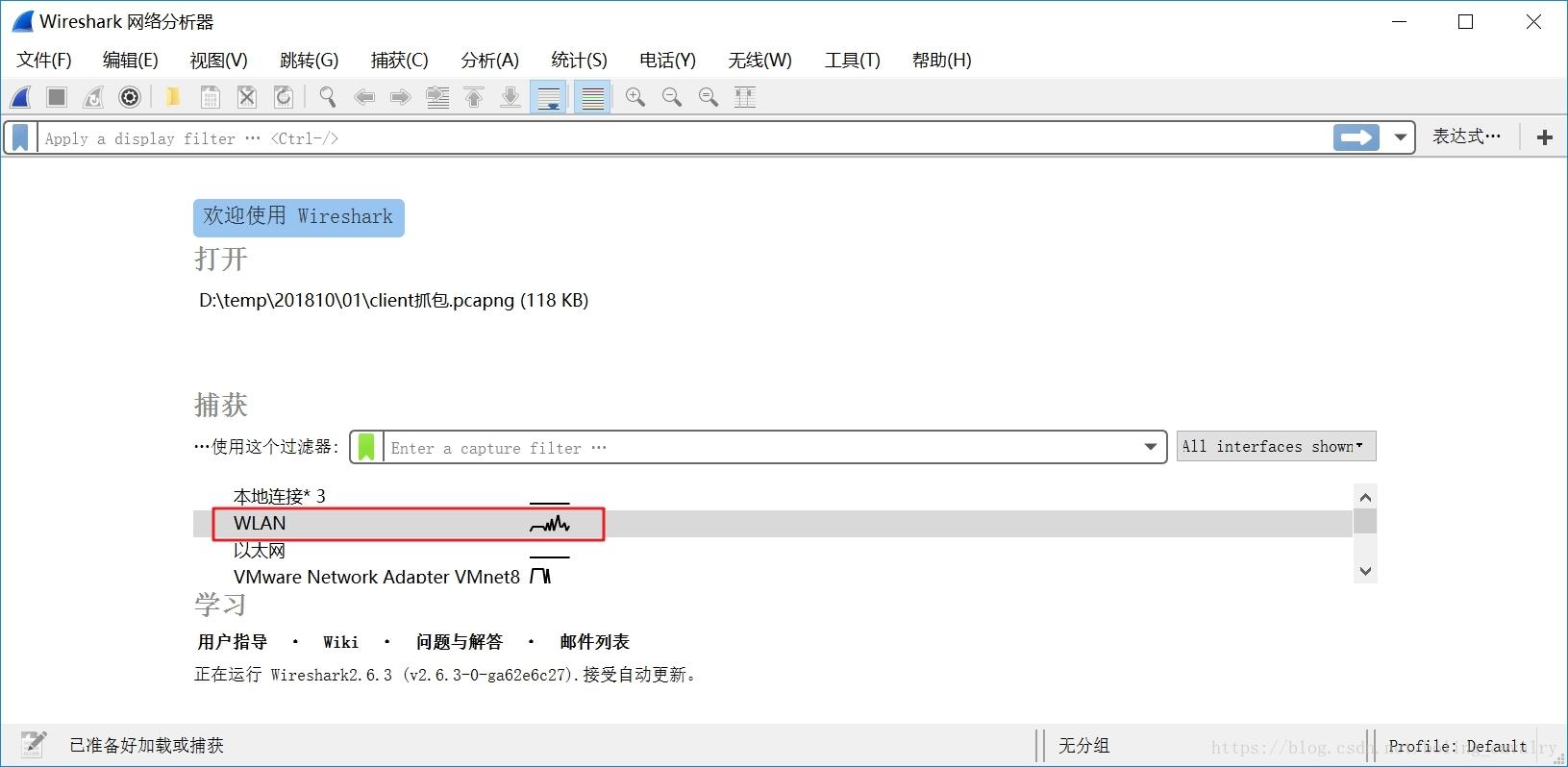

2. 首先在网卡列表中确定自己用的是哪一个，我这里用的是无线网卡，因此双击下图红框位置：

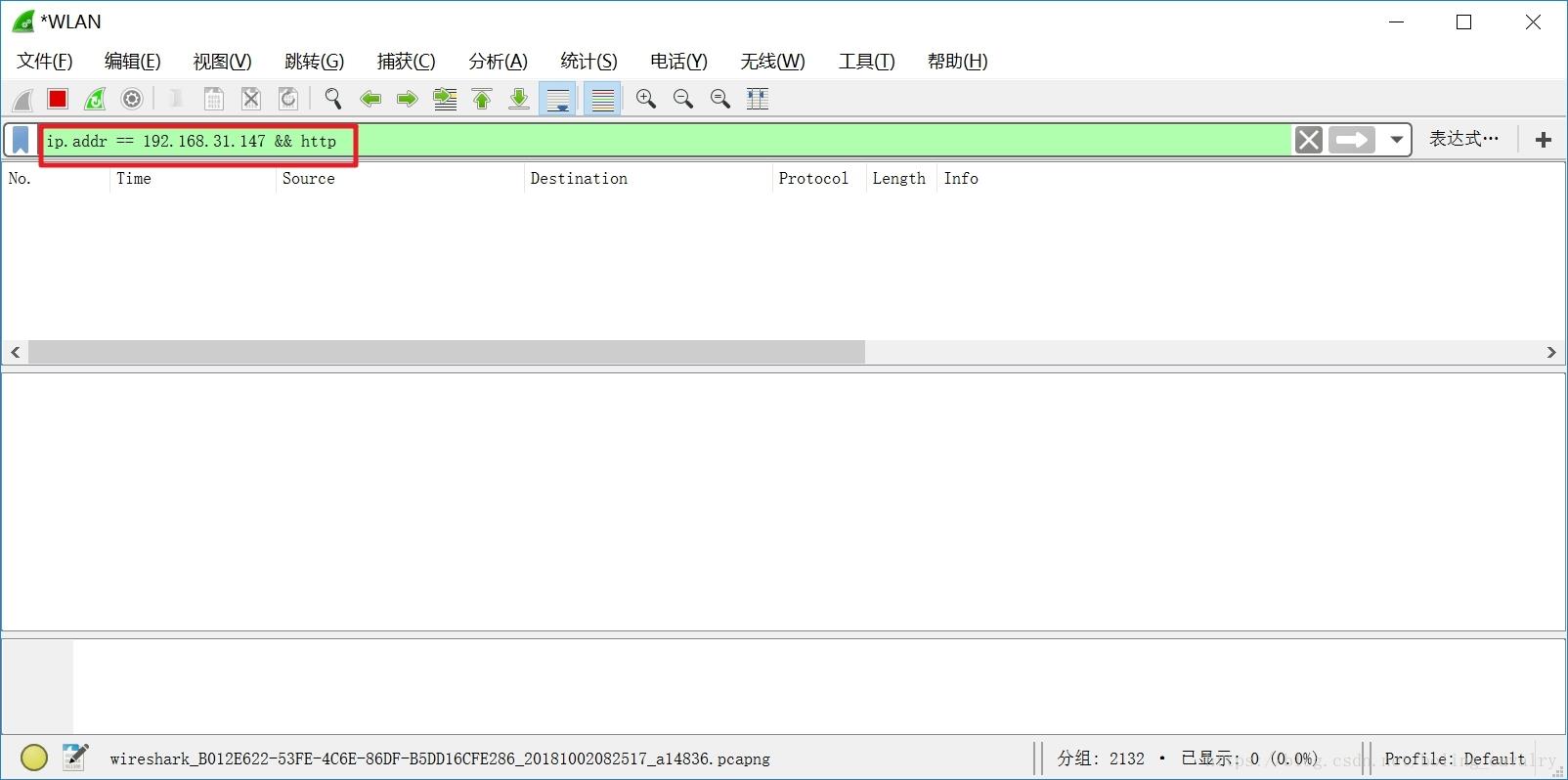

3. 配置过滤规则，本次抓的包是HTTP的，并且只关注和Eureka server之间的请求响应，因此过滤规则是ip.addr == 192.168.31.147 && http，将此规则填入下图红框中的位置，再按下回车键：

• 如上图，之前的数据都没有了，内容窗口空空如也，这是因为应用springclouddeepprovider还未启动，和Eureka server之间并没有什么请求响应；

启动springclouddeepprovider

• 执行以下命令启动应用springclouddeepprovider

java -Xms256m -Xmx256m -jar springclouddeepprovider-0.0.1-SNAPSHOT.jar

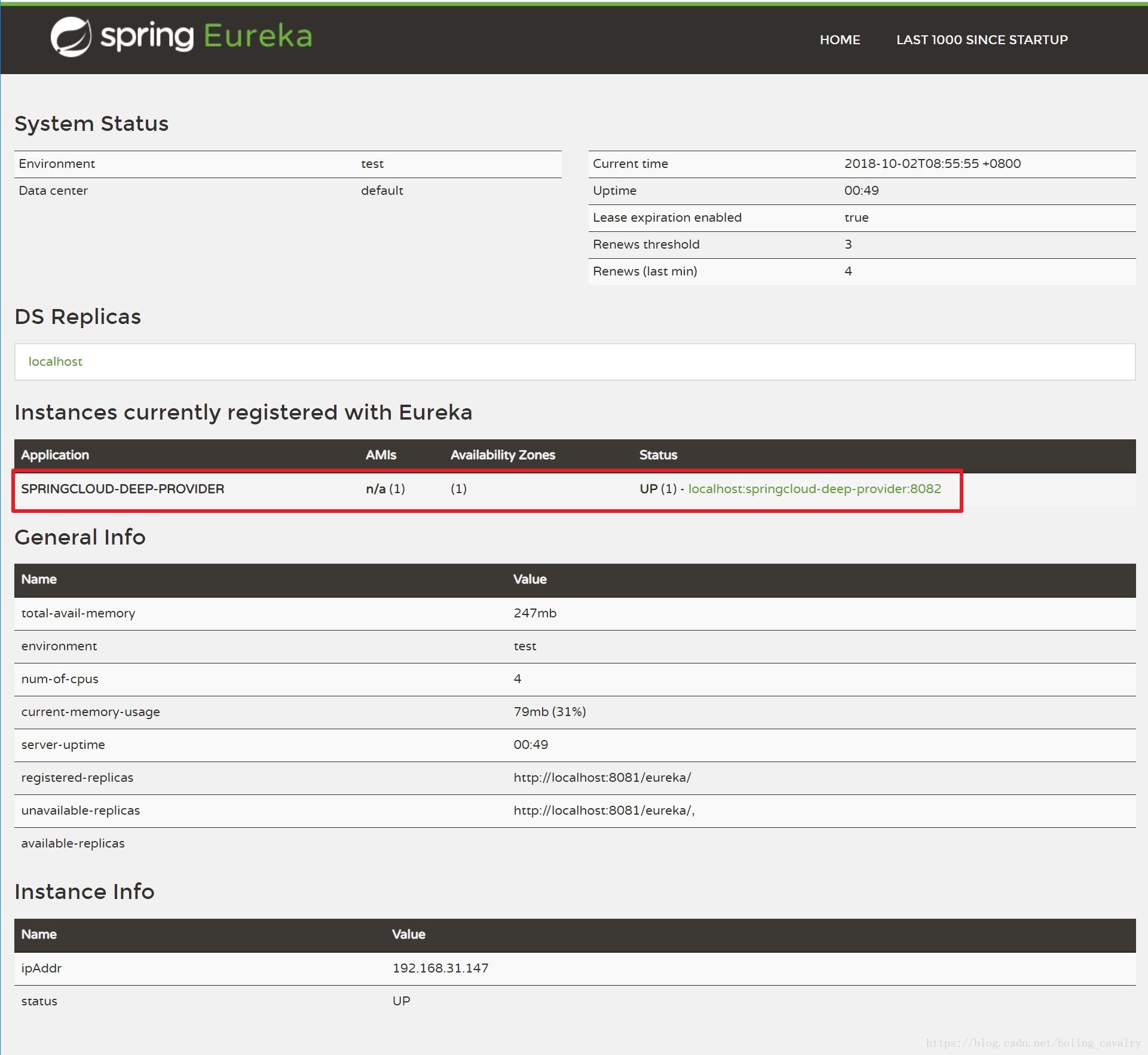

• 启动后，在Eureka server的管理页面http://192.168.31.147:8081/，可见springclouddeepprovider的注册信息，如下图红框所示：

Wireshark抓包，分析注册、续约、下载服务列表等请求响应

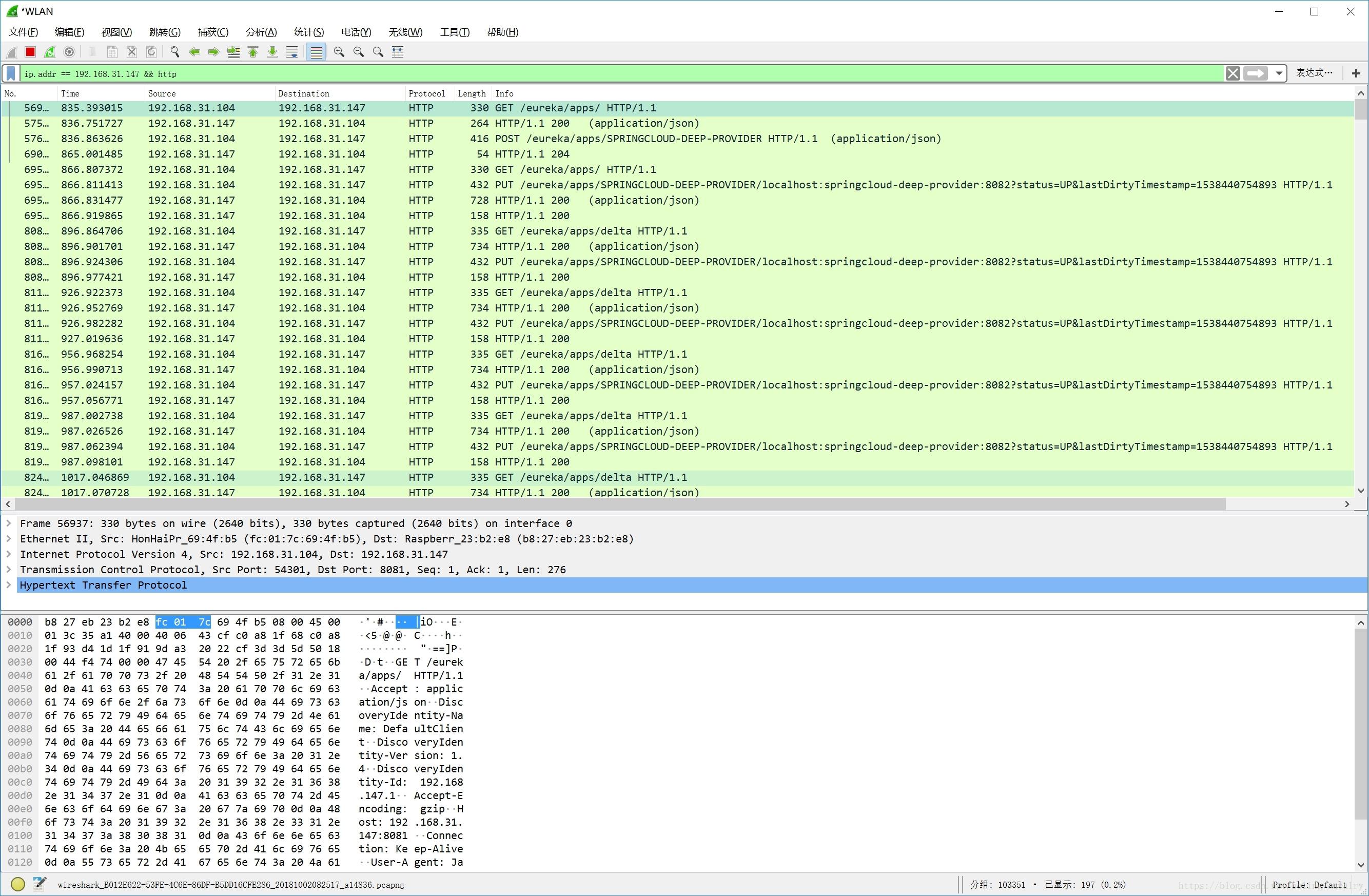

• 此时再去看Wireshark的内容窗口，发现已有很多数据包，如下图：

• 接下来依次分析获取服务列表、注册、续约等请求响应；

获取服务列表的请求响应

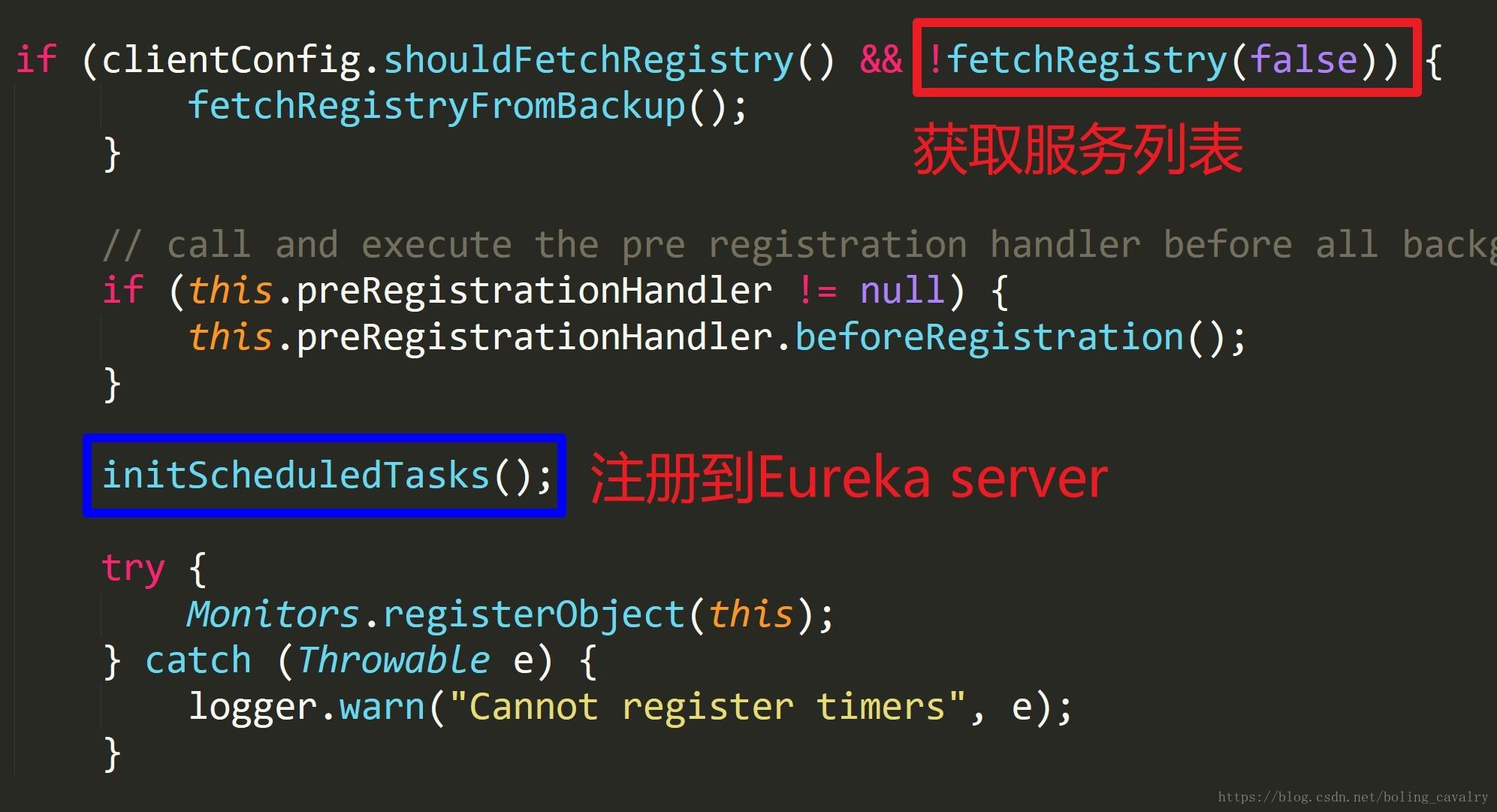

• Eureka client启动后，最先向Eureka server发起的并不是注册请求，而是获取服务列表，先从代码层面分析，下图是DiscoveryClient类的构造方法：

• 上图中，红框中的方法是获取服务列表操作，比蓝框中的注册服务代码先执行，接下来看抓包的结果是否与代码一致；

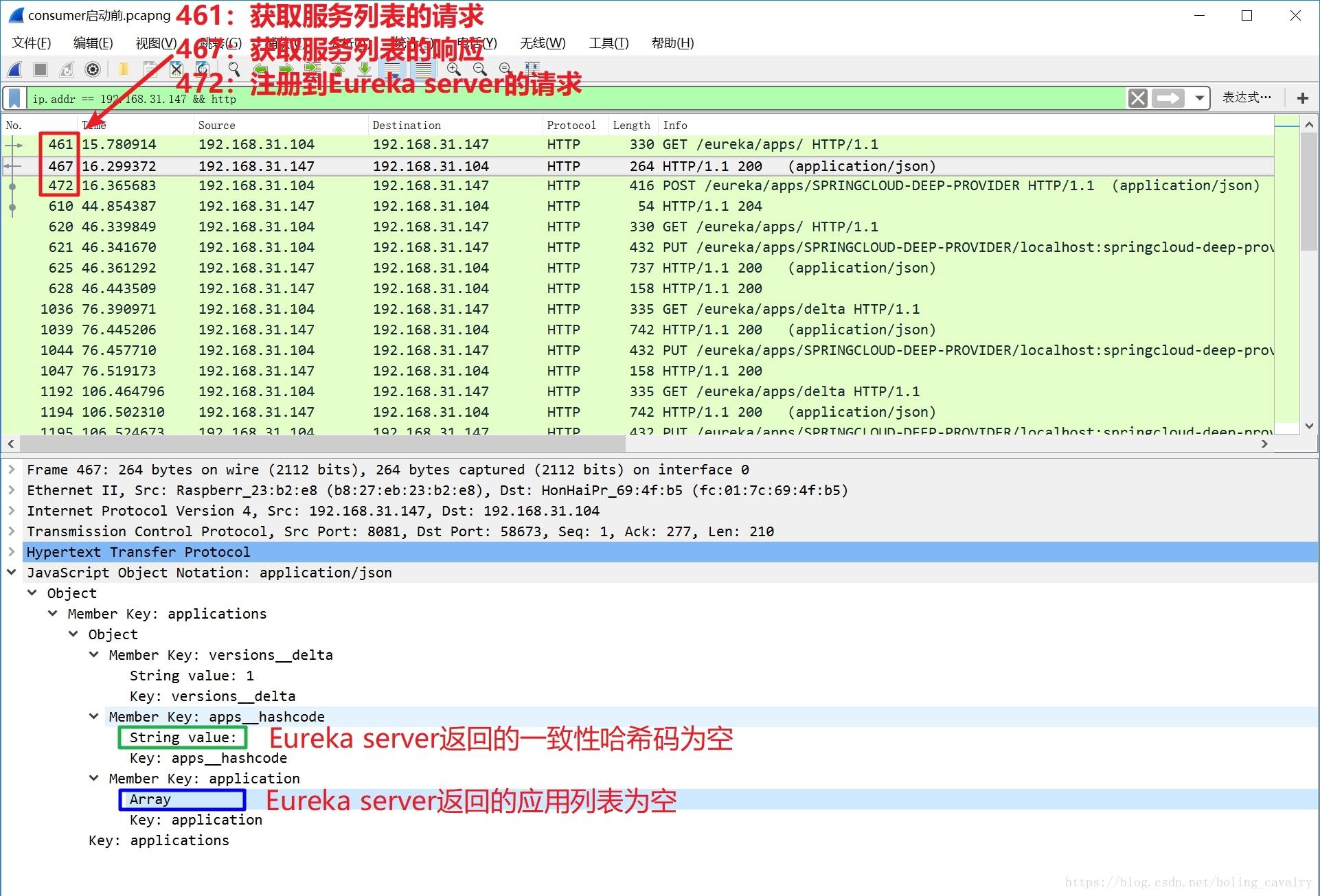

• 下图就是Wireshark抓到的springclouddeepeureka和springclouddeepprovider之间的请求和响应：

• 从上图我们能看出以下几个信息：
• 第一：461号数据包就是获取服务列表的请求，472号是注册到Eureka server的请求，目前看来的确是获取服务列表在前，注册在后；

• 第二：467号数据包是Eureka server返回的服务列表，此时由于还没有应用注册，因此获取服务列表返回的数据中，服务列表为空、一致性哈希码也为空（更多关于一致性哈希码的信息请参考《Spring Cloud源码分析之Eureka篇第五章：更新服务列表》）；

• 在《Spring Cloud源码分析之Eureka篇第五章：更新服务列表》一文中已看过更新服务列表的源码，分为全量更新和增量更新两部分，调用的都是AbstractJerseyEurekaHttpClient类的getApplicationsInternal方法，只是urlPath参数不同而已：

  private EurekaHttpResponse<Applications> getApplicationsInternal(String urlPath, String[] regions)
      ClientResponse response = null;
      String regionsParamValue = null;
      try
          WebResource webResource = jerseyClient.resource(serviceUrl).path(urlPath);
          if (regions != null && regions.length > 0)
              regionsParamValue = StringUtil.join(regions);
              webResource = webResource.queryParam("regions", regionsParamValue);

          Builder requestBuilder = webResource.getRequestBuilder();
          addExtraHeaders(requestBuilder);
          response = requestBuilder.accept(MediaType.APPLICATION_JSON_TYPE).get(ClientResponse.class);

          Applications applications = null;
          if (response.getStatus() == Status.OK.getStatusCode() && response.hasEntity())
              applications = response.getEntity(Applications.class);

          return anEurekaHttpResponse(response.getStatus(), Applications.class)
                  .headers(headersOf(response))
                  .entity(applications)
                  .build();
       finally
          if (logger.isDebugEnabled())
              logger.debug("Jersey HTTP GET /?; statusCode=",
                      serviceUrl, urlPath,
                      regionsParamValue == null ? "" : "regions=" + regionsParamValue,
                      response == null ? "N/A" : response.getStatus()
              );

          if (response != null)
              response.close();




• springclouddeepprovider注册成功后，增量更新的服务列表中就能取得自身的信息了，如下图：

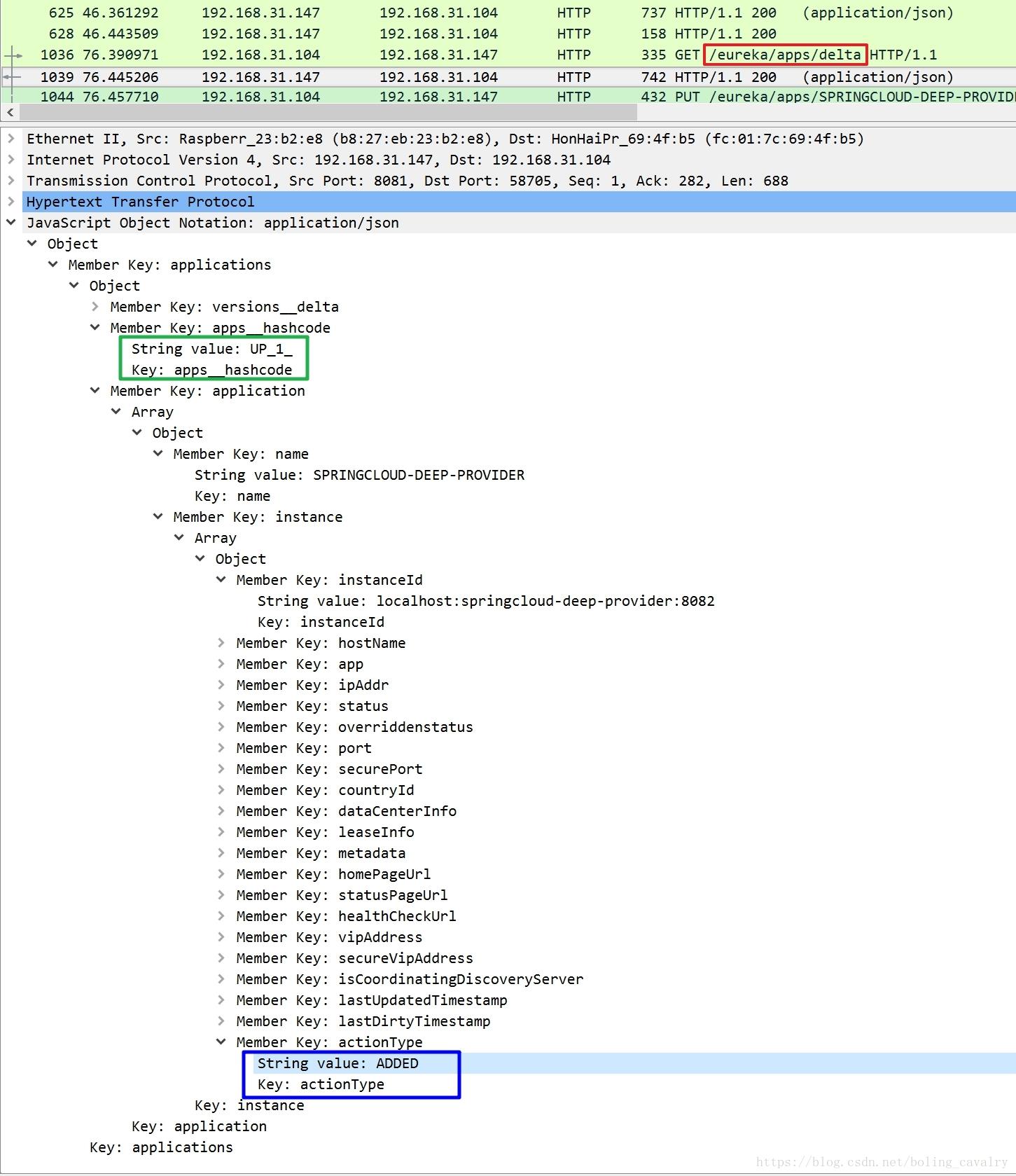

• 上图中的1036就是增量更新的请求，红框中是path，1039是Eureka server的响应，有两处需要注意：

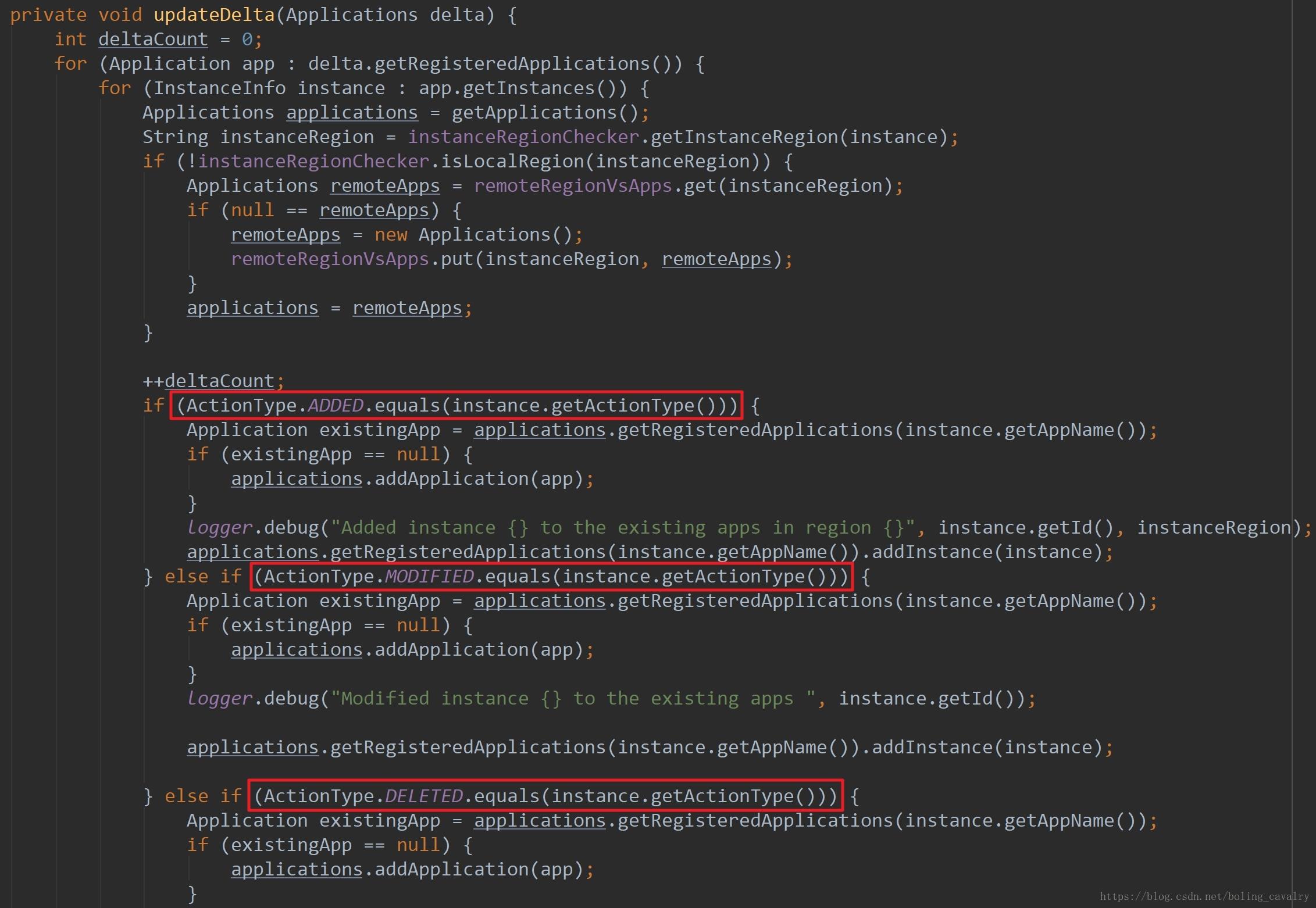

• 第一：蓝框中的actionType为ADDED，这样springclouddeepprovider就会将当前记录添加到本地缓存中，对应的代码在DiscoveryClient类的updateDelta方法中，如下图，红框中就是对不同actionType的处理逻辑：

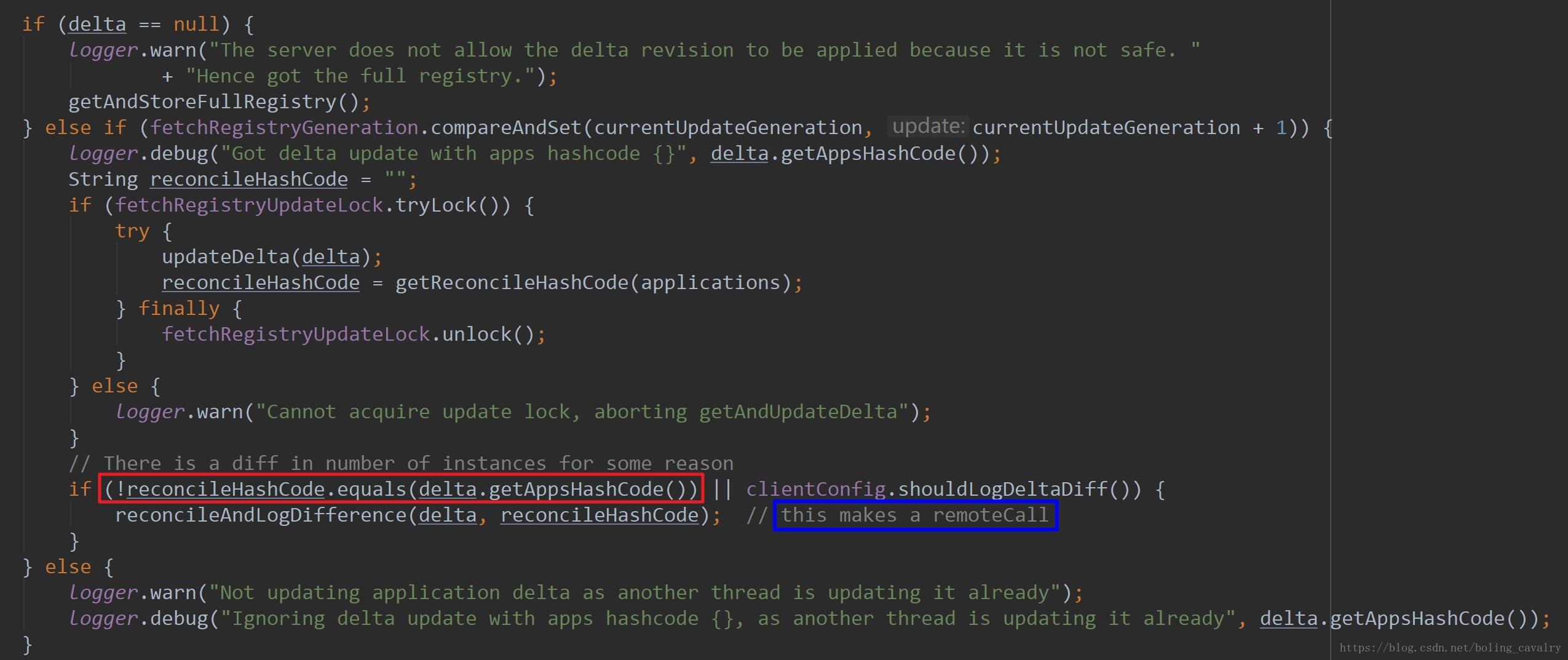

• 第二：绿框中是Eureka server计算出的一致性哈希码，Eureka client更新了服务列表的本地缓存后，也会计算出一致性哈希码，然后与Eureka server返回的进行对比，正常情况下应该是一致的，如果Eureka client的增量更新出了问题，就会导致双方的一致性哈希码不同，这时Eureka client就会发起一次全量更新，对应的代码在DiscoveryClient类的getAndUpdateDelta方法中，如下图所示，红框中就是比较逻辑，而蓝框中的注释是很重要的提醒--reconcileAndLogDifference方法中有远程请求：

服务注册的请求响应

• 在《Spring Cloud源码分析之Eureka篇第六章：服务注册》一文中已看过服务注册的源码，是AbstractJerseyEurekaHttpClient类的register方法，源码如下，可见是个POST请求，请求参数是个InstanceInfo类型的对象：

@Override
    public EurekaHttpResponse<Void> register(InstanceInfo info)
        String urlPath = "apps/" + info.getAppName();
        ClientResponse response = null;
        try
            Builder resourceBuilder = jerseyClient.resource(serviceUrl).path(urlPath).getRequestBuilder();
            addExtraHeaders(resourceBuilder);
            response = resourceBuilder
                    .header("Accept-Encoding", "gzip")
                    .type(MediaType.APPLICATION_JSON_TYPE)
                    .accept(MediaType.APPLICATION_JSON)
                    .post(ClientResponse.class, info);//info就是POST到服务端的数据
            return anEurekaHttpResponse(response.getStatus()).headers(headersOf(response)).build();
         finally
            if (logger.isDebugEnabled())
                logger.debug("Jersey HTTP POST / with instance ; statusCode=", serviceUrl, urlPath, info.getId(),
                        response == null ? "N/A" : response.getStatus());

            if (response != null)
                response.close();

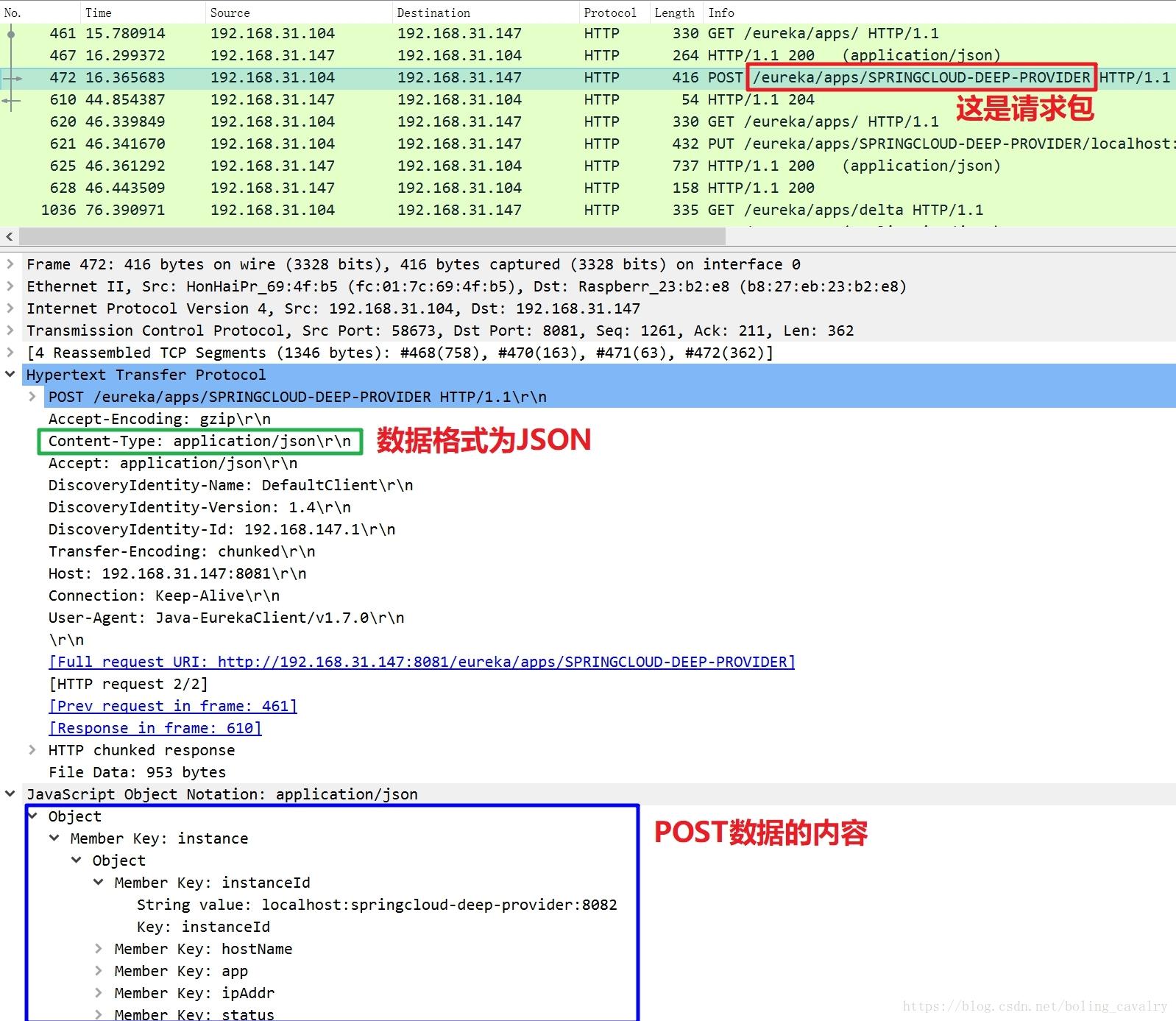

• 以上请求在Wireshark上可以观察到，如下图：

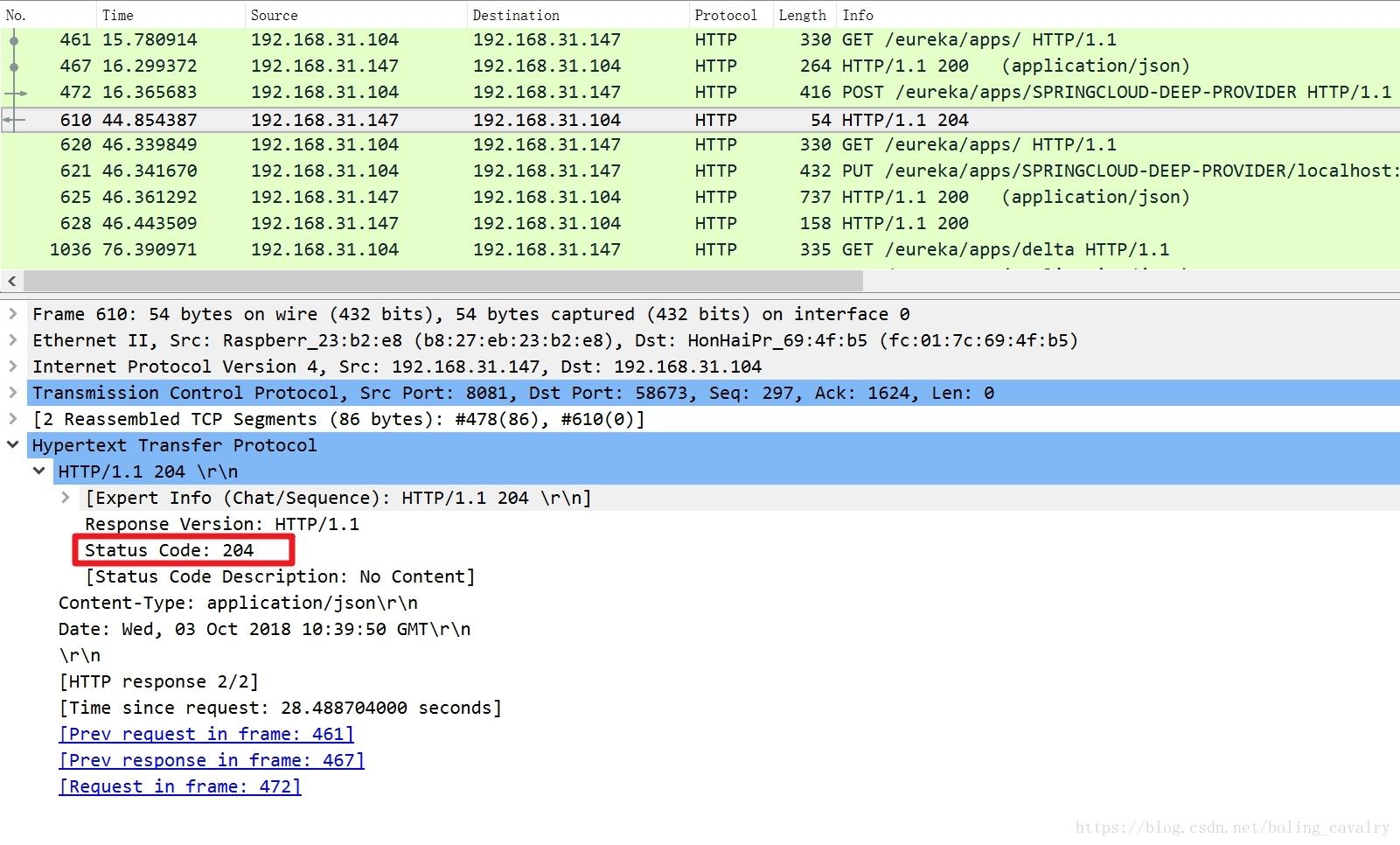

• 对于注册请求，Eureka server的响应如下所示：

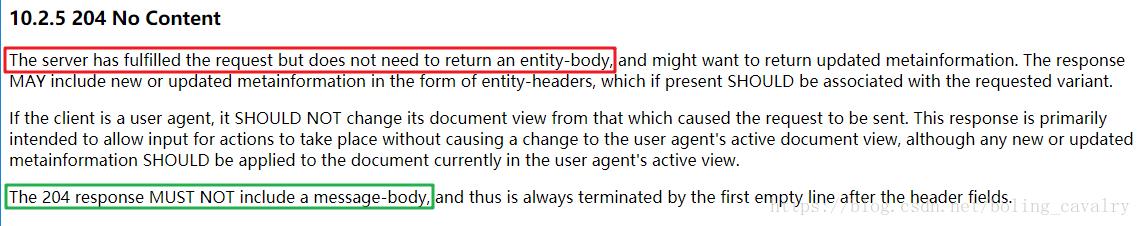

• 上图红框可见Status Code为204，在w3网站对204的解释如下，强调了无body返回：

续约的请求响应

• 在《Spring Cloud源码分析之Eureka篇第七章：续约》一文中已看过续约的源码，是AbstractJerseyEurekaHttpClient类的sendHeartBeat方法，源码如下，可见是个PUT请求：

  @Override
  public EurekaHttpResponse<InstanceInfo> sendHeartBeat(String appName, String id, InstanceInfo info, InstanceStatus overriddenStatus)
      String urlPath = "apps/" + appName + / + id;
      ClientResponse response = null;
      try
          WebResource webResource = jerseyClient.resource(serviceUrl)
                  .path(urlPath)
                  .queryParam("status", info.getStatus().toString())
                  .queryParam("lastDirtyTimestamp", info.getLastDirtyTimestamp().toString());
          if (overriddenStatus != null)
              webResource = webResource.queryParam("overriddenstatus", overriddenStatus.name());

          Builder requestBuilder = webResource.getRequestBuilder();
          addExtraHeaders(requestBuilder);
          response = requestBuilder.put(ClientResponse.class);
          EurekaHttpResponseBuilder<InstanceInfo> eurekaResponseBuilder = anEurekaHttpResponse(response.getStatus(), InstanceInfo.class).headers(headersOf(response));
          if (response.hasEntity())
              eurekaResponseBuilder.entity(response.getEntity(InstanceInfo.class));

          return eurekaResponseBuilder.build();
       finally
          if (logger.isDebugEnabled())
              logger.debug("Jersey HTTP PUT /; statusCode=", serviceUrl, urlPath, response == null ? "N/A" : response.getStatus());

          if (response != null)
              response.close();

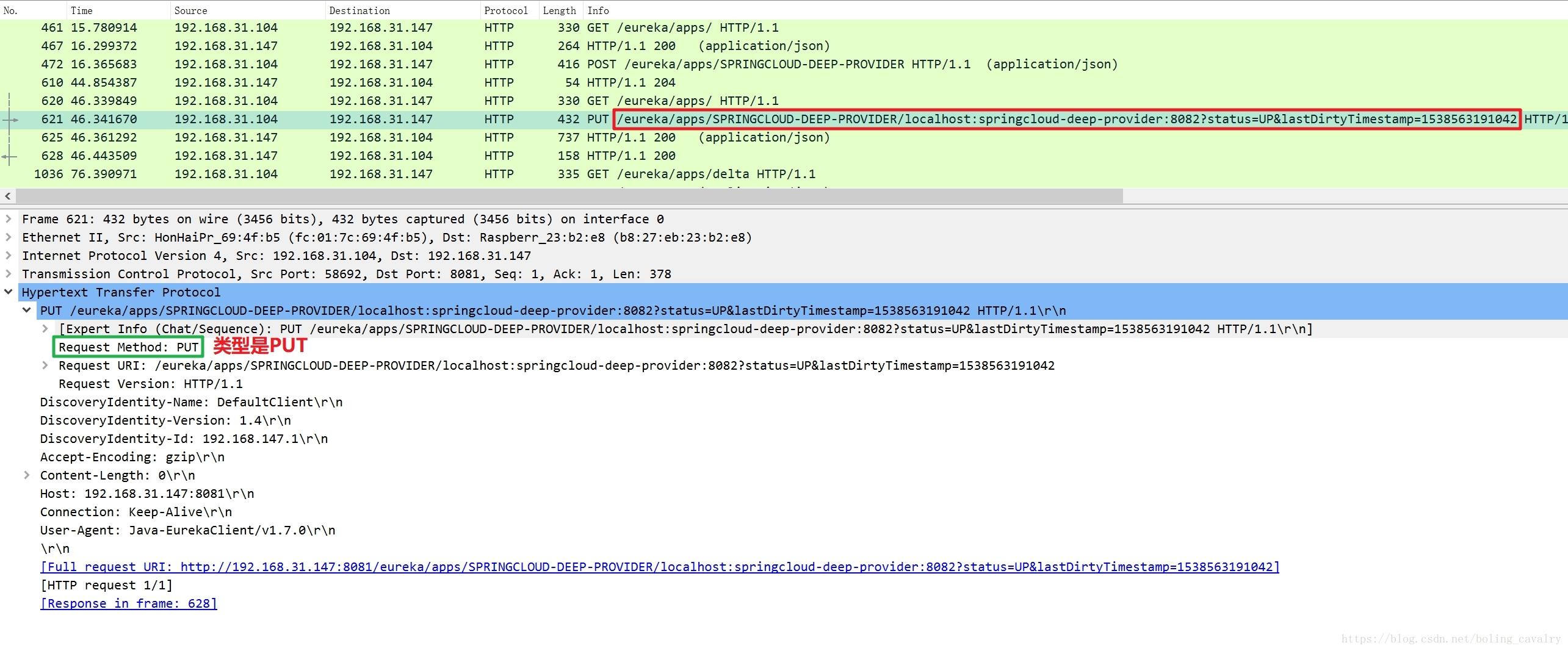

• 以上请求在Wireshark上可以观察到，如下图，注意绿框中的内容：

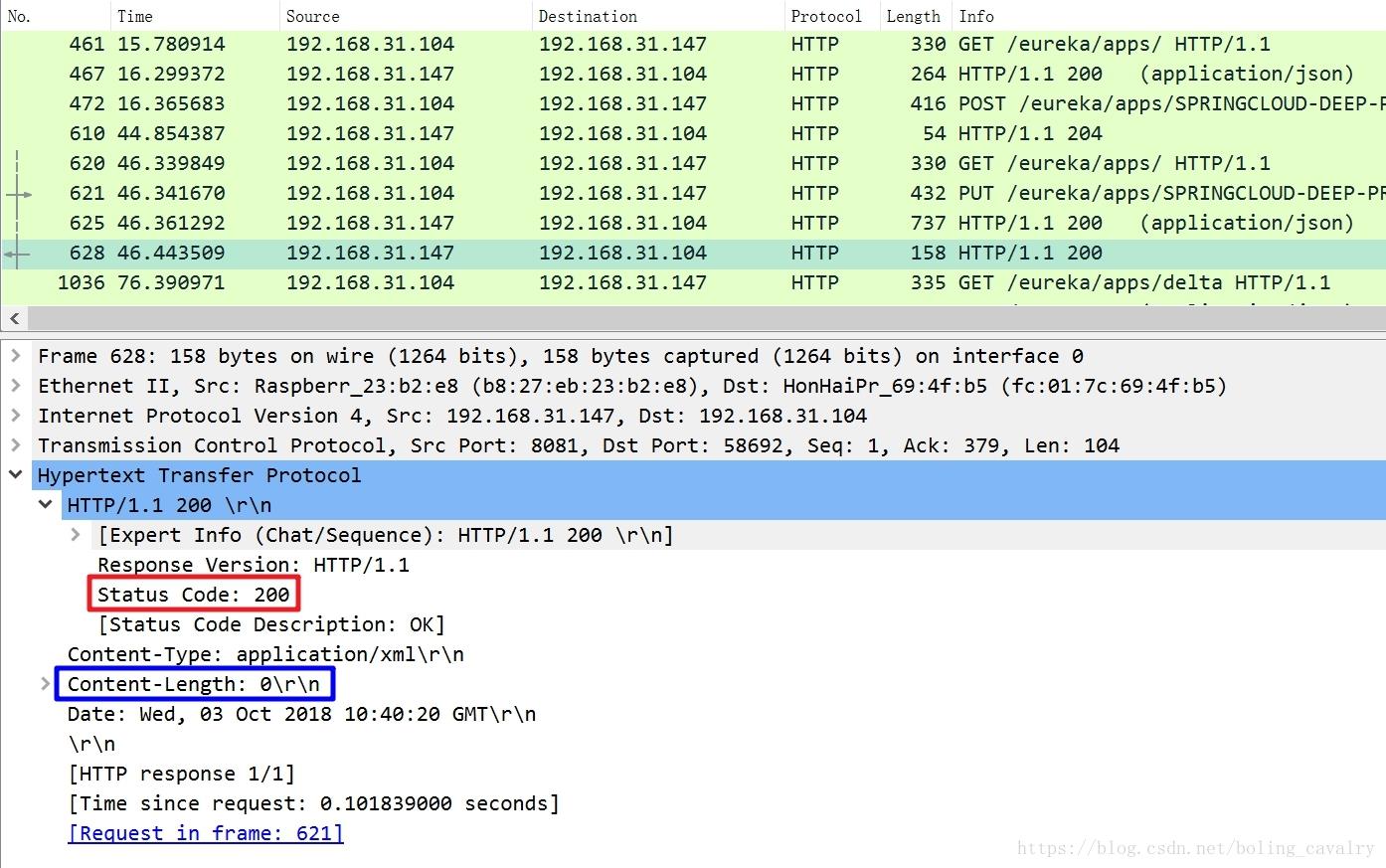

• Eureka server的响应如下图，返回码200，无内容：

启动springclouddeepconsumer

• 登录springclouddeepconsumer应用所在机器，在springclouddeepconsumer-0.0.1-SNAPSHOT.jar文件所在目录执行如下命令，启动应用：

java -Xms256m -Xmx256m -jar springclouddeepconsumer-0.0.1-SNAPSHOT.jar

Wireshark抓包，分析服务列表的变化

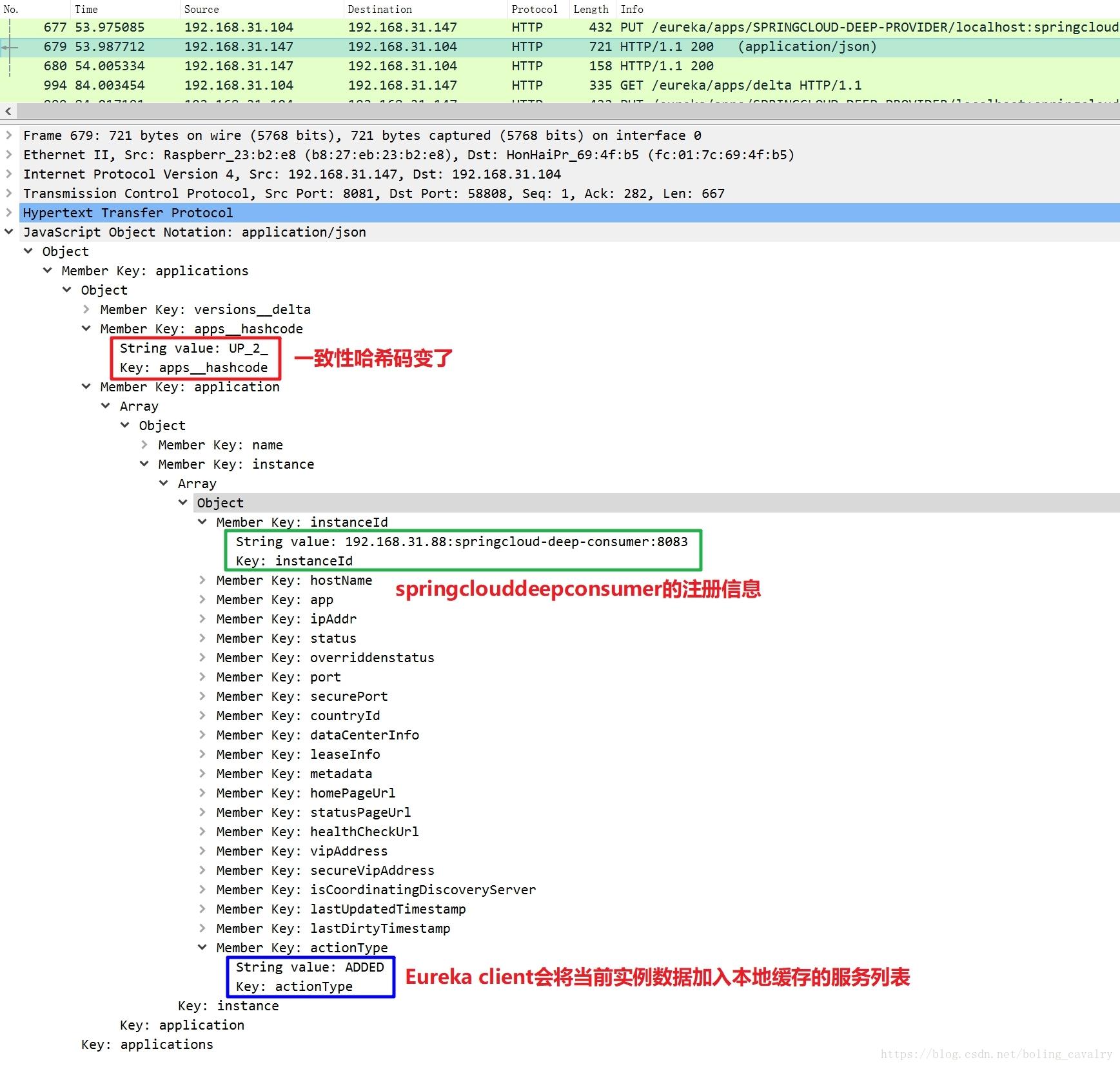

• 现在springclouddeepprovider和springclouddeepconsumer这两个应用都已启动，并且注册到Eureka server，此时再去看Wireshark抓的增量更新接口的响应包，应该会有springclouddeepconsumer这个应用的信息，如下图：

停止应用springclouddeepconsumer

• 在启动springclouddeepconsumer的控制台上，Ctrl+c键同时按下，结束springclouddeepconsumer应用；

Wireshark抓包，分析服务列表的变化

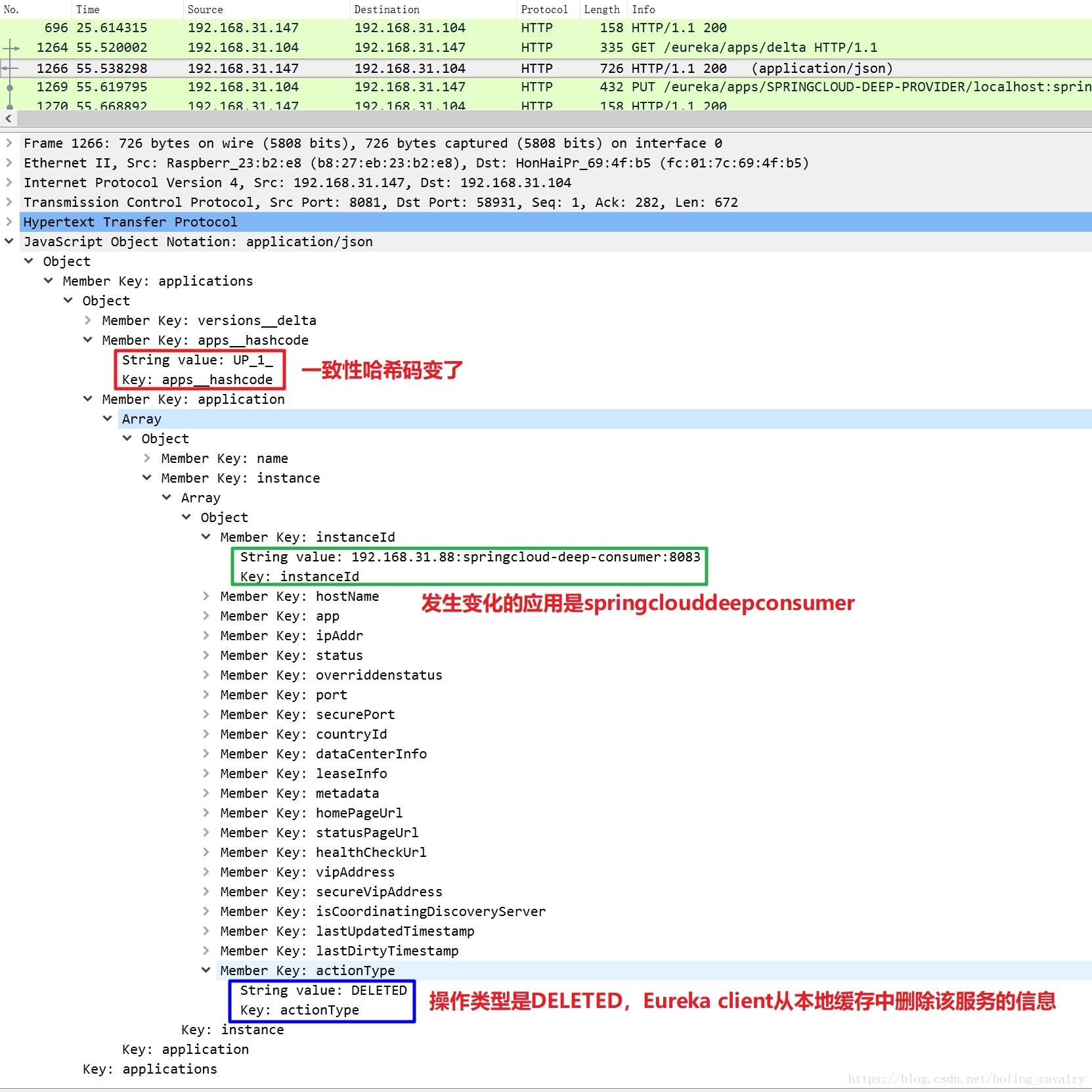

• springclouddeepconsumer应用停止后，该变化在springclouddeepprovider的增量更新数据中应该能体现出来，去Wireshar上抓包，果然发现了对应的变更信息，如下图：

• 如上图所示，本次增量更新收到了一条类型为DELETED的记录，于是Eureka client就会在本地缓存中寻找此服务信息，如果找到就删除掉；

• 至此，本次Wireshar抓包分析实战就完成了，在学习Eureka源码时，我们可以通过这种方式来验证和分析代码，对学习起到了很好的辅助作用；
