路由器的工作原理

路由概况

路由

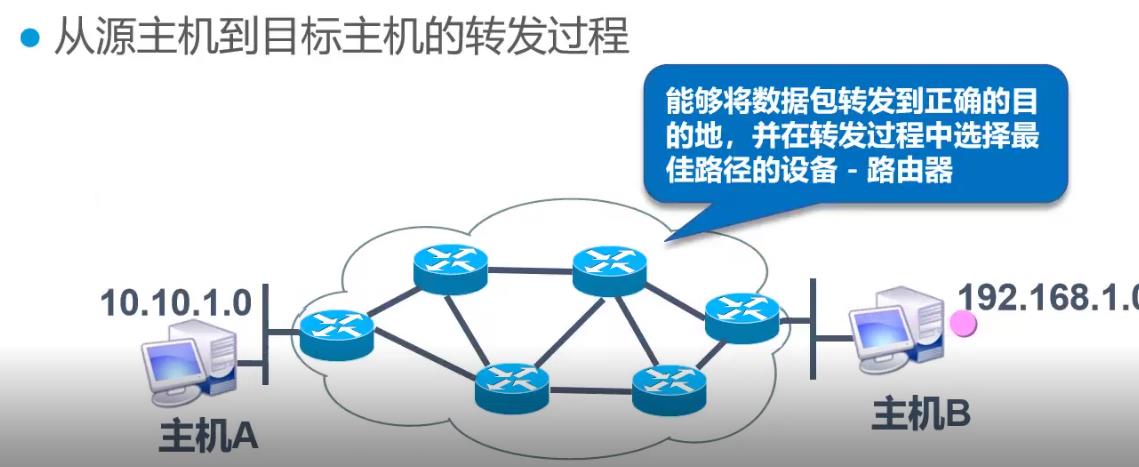

从源主机到目标主机的转发过程

静态路由原理与配置_封装

能够将数据包转发到正确的目的地,并在转发过程中选择最佳路径的设备——路由器

根据路由表转发数据

静态路由原理与配置_路由表_02

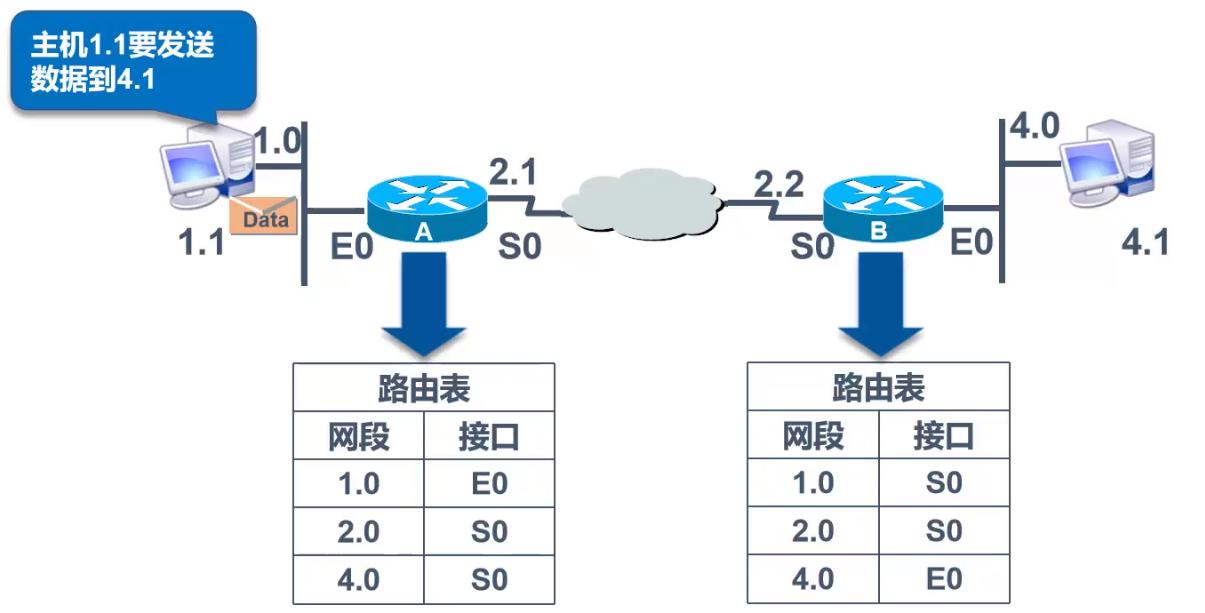

上图:主机1.1(网段1.0)要发送数据到4.1(网段4.0),首先数据会通过E0接口到达路由器A,发现数据内包含主机1.1的源IP地址,为1.0网段,主机4.1的目的IP地址,为4.0网段,这时路由器A会查询路由表,发现4.0网段应该往S0接口上发送,即通过S0接口到达路由器B,路由器B收到数据包,看到目的IP为4.1,为4.0网段,然后查询自己的路由表,发现需要往E0接口上发送,随后通过E0接口发送到主机4.1。

路由表的形成

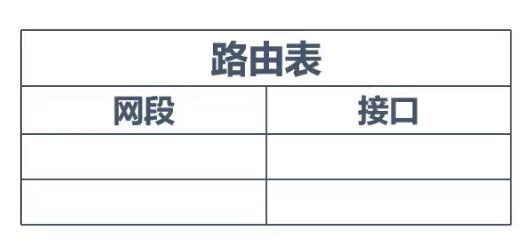

路由表

路由器中维护的路由条目的集合

路由器根据路由表做路径选择

静态路由原理与配置_路由表_03

路由表的形成

直连网段

配置IP地址,端口UP状态,形成直连路由

非直连网段

对于非直连的网段,需要静态路由或动态路由,将网段添加到路由表中

静态路由和默认路由

静态路由

(1)由管理员手工配置的,是单向的

(2)缺乏灵活性

默认路由

当路由器在路由表中找不到目标网络的路由条目时,路由器把请求转发到默认路由接口

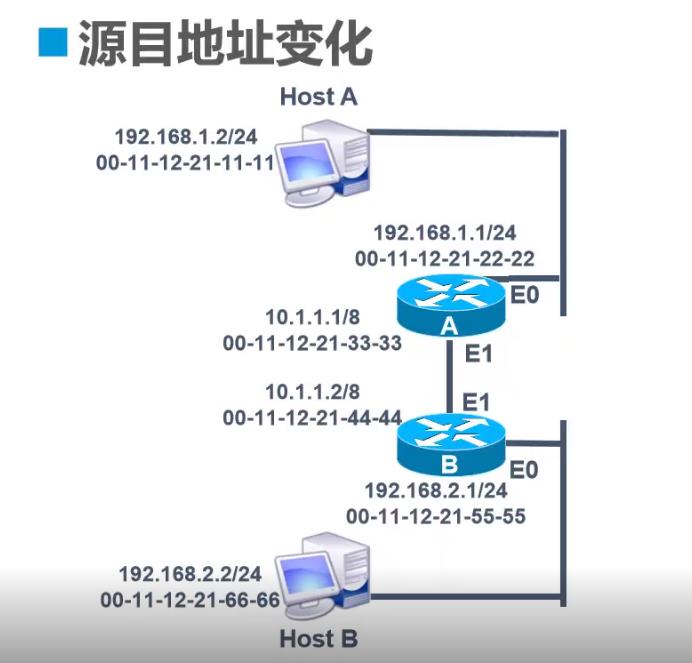

路由器转发数据包的封装过程

静态路由原理与配置_路由表_04

源IP192.168.1.2 目的IP192.168.2.2

源MAC11-11 目的MAC22-22

ARP广播解析出网关E0 MAC地址 进行第一次封装

先解封装,查看数据包的目的IP,查询路由表,确定转发路径(路线)


ARP广播 解析出路由器B E1的MAC地址 进行第二次封装

源IP 192.168.1.2 目的IP 192.168.2.2

源MAC 33-33 目的MAC44-44


先解封装,查看数据包目的IP地址查看路由表自己的直连网段,通过E0发送发给主机B


先ARP广播 解析主机B MAC地址 进行第三次封装

源IP 192.168.1.2 目的IP 192.168.2.2

源MAC 55-55   目的MAC66-66


A发送给B数据包---》B收到A的数据


总结:路由器封装的过程IP地址不变 MAC地址一直变

静态路由和默认路由的配置

eNSP


默认路由                               任何网络

【Huawei】ip route-static 0.0.0.0 0.0.0.0 192.168.12.1


静态路由                              目标网段       子网掩码           下一跳

【Huawei】ip route-static 192.168.10.0 255.255.255.0 192.168.12.1


查看路由表

【Huawei】display ip routing-table


【R1】ip route-static 192.168.1.0 24 11.0.0.2 默认优先级为60,越小越优先


【R1】ip route-static 192.168.1.0 24 12.0.0.2 preference 70 配置浮动路由用于备份(也是静态路由,备用路径,因为优先级被我们设定为70)
