Hello朋友们,在之前参加云原生活动的时候曾写过一篇文章《浅谈云原生技术组件—etcd》,在其中我主要说明了etcd在基于Kubernetes云原生微服务框架中的定位,主要是用来做服务的远程配置、KV存储等等,那么今天就来简要的补充讲解下etcd的另一个重要的作用——服务注册和发现,没错,正是和Zookeeper、Eureka、Consul等拥有一样角色的开源微服务组件,且毫不逊色于这些,那么我们就开始进行讲解。

1 基于etcd的服务注册与发现逻辑架构

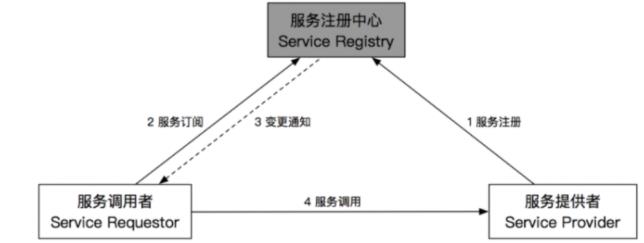

1.1 服务注册中心抽象

(图片来自网络)

  • Service Registry(服务注册表,通常也成为服务注册中心):内部拥有一个数据结构,用于存储已发布服务的配置信息。注册中心的作用一句话概括就是存放和调度服务的配置,实现服务和注册中心,服务和服务之间的相互通信,可以说是微服务中的”通讯录“,它记录了服务和服务地址的映射关系。
  • Service Requestor(服务调用者):根据服务注册中心调用已有服务。
  • Service Provider(服务提供者):提供服务到服务注册中心。

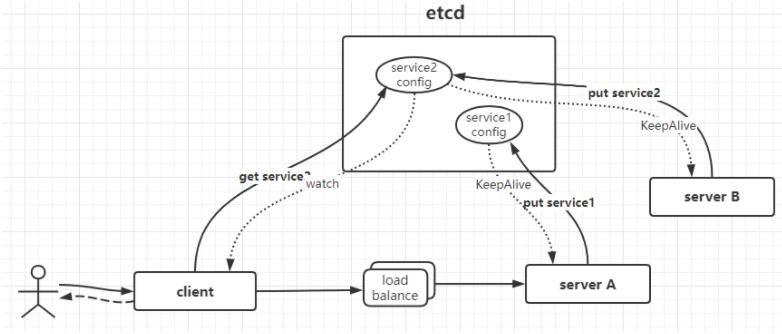

1.2 etcd服务注册发现简易版

2 代码实现

2.1 总体流程

服务提供者

(1)监听网络

(2)创建gRPC服务端,并将具体的服务进行注册

(3)利用服务地址、服务名等注册etcd服务配置

(4)gRPC监听服务

服务消费者

(1)注册etcd解析器

(2)连接etcd服务

(3)获取gRPC客户端

(4)调用gRPC服务

2.2 代码

2.2.1 服务提供方
var (
   cli         *clientv3.Client
   Schema      = "ns"
   Host        = "127.0.0.1"
   Port        = 3000              //端口
   ServiceName = "api_log_service" //服务名称
   EtcdAddr    = "127.0.0.1:2379"  //etcd地址
)

type ApiLogServer struct

func (api *ApiLogServer) GetApiLogByUid(ctx context.Context, req *proto.ApiLogRequest) (*proto.ApiLogResponse, error)
   resp := &proto.ApiLogResponse
      Msg:  "ok",
      Data: "Hello",

   return resp, nil


//将服务地址注册到etcd中
func register(etcdAddr, serviceName, serverAddr string, ttl int64) error
   var err error
   if cli == nil
      cli, err = clientv3.New(clientv3.Config
         Endpoints:   strings.Split(etcdAddr, ";"),
         DialTimeout: 50 * time.Second,
      )
      if err != nil
         fmt.Printf("connection server err : %s\\n", err)
         return err


   //与etcd建立长连接,并保证连接不断(心跳检测)
   ticker := time.NewTicker(time.Second * time.Duration(ttl))
   go func()
      key := "/" + Schema + "/" + serviceName + "/" + serverAddr
      for
         resp, err := cli.Get(context.Background(), key)
         if err != nil
            fmt.Printf("get server address err : %s", err)
          else if resp.Count == 0  //尚未注册
            err = keepAlive(serviceName, serverAddr, ttl)
            if err != nil
               fmt.Printf("keepAlive err : %s", err)


         <-ticker.C

   ()
   return nil


//保持服务器与etcd的长连接
func keepAlive(serviceName, serverAddr string, ttl int64) error
   //创建租约
   leaseResp, err := cli.Grant(context.Background(), ttl)
   if err != nil
      fmt.Printf("create grant err : %s\\n", err)
      return err

   //将服务地址注册到etcd中
   key := "/" + Schema + "/" + serviceName + "/" + serverAddr
   _, err = cli.Put(context.Background(), key, serverAddr, clientv3.WithLease(leaseResp.ID))
   if err != nil
      fmt.Printf("register service err : %s", err)
      return err

   //建立长连接
   ch, err := cli.KeepAlive(context.Background(), leaseResp.ID)
   if err != nil
      fmt.Printf("KeepAlive err : %s\\n", err)
      return err

   //清空keepAlive返回的channel
   go func()
      for
         <-ch

   ()
   return nil


//取消注册
func unRegister(serviceName, serverAddr string)
   if cli != nil
      key := "/" + Schema + "/" + serviceName + "/" + serverAddr
      cli.Delete(context.Background(), key)



func RunApiLog()
   //监听网络
   listener, err := net.Listen("tcp", fmt.Sprintf("127.0.0.1:%d", Port))
   if err != nil
      fmt.Println("Listen network err :", err)
      return

   defer listener.Close()
   //创建grpc
   srv := grpc.NewServer()
   defer srv.GracefulStop()
   //注册到grpc服务中
   proto.RegisterApiLogServiceServer(srv, &ApiLogServer)
   //将服务地址注册到etcd中
   serverAddr := fmt.Sprintf("%s:%d", Host, Port)
   fmt.Printf("rpc server address: %s\\n", serverAddr)
   register(EtcdAddr, ServiceName, serverAddr, 10)
   //关闭信号处理
   ch := make(chan os.Signal, 1)
   signal.Notify(ch, syscall.SIGTERM, syscall.SIGINT, syscall.SIGKILL, syscall.SIGHUP, syscall.SIGQUIT)
   go func()
      s := <-ch
      unRegister(ServiceName, serverAddr)
      if i, ok := s.(syscall.Signal); ok
         os.Exit(int(i))
       else
         os.Exit(0)

   ()
   //监听服务
   err = srv.Serve(listener)
   if err != nil
      fmt.Println("rpc server err : ", err)
      return


2.2.2 服务消费方
var (
   cli         *clientv3.Client
   Schema      = "ns"
   ServiceName = "api_log_service" //服务名称
   EtcdAddr    = "127.0.0.1:2379"  //etcd地址
)

type EtcdResolver struct
   etcdAddr   string
   clientConn resolver.ClientConn


func NewEtcdResolver(etcdAddr string) resolver.Builder
   return &EtcdResolveretcdAddr: etcdAddr


func (r *EtcdResolver) Scheme() string
   return Schema


//ResolveNow watch有变化调用
func (r *EtcdResolver) ResolveNow(rn resolver.ResolveNowOptions)
   fmt.Println(rn)


//Close 解析器关闭时调用
func (r *EtcdResolver) Close()
   fmt.Println("Close")


//Build 构建解析器 grpc.Dial()时调用
func (r *EtcdResolver) Build(target resolver.Target, clientConn resolver.ClientConn, opts resolver.BuildOptions) (resolver.Resolver, error)
   var err error
   //构建etcd client
   if cli == nil
      cli, err = clientv3.New(clientv3.Config
         Endpoints:   strings.Split(r.etcdAddr, ";"),
         DialTimeout: 15 * time.Second,
      )
      if err != nil
         fmt.Printf("connect etcd err : %s\\n", err)
         return nil, err


   r.clientConn = clientConn
   go r.watch("/" + target.Scheme + "/" + target.Endpoint + "/")
   return r, nil


//watch机制:监听etcd中某个key前缀的服务地址列表的变化
func (r *EtcdResolver) watch(keyPrefix string)
   //初始化服务地址列表
   var addrList []resolver.Address
   resp, err := cli.Get(context.Background(), keyPrefix, clientv3.WithPrefix())
   if err != nil
      fmt.Println("get service list err : ", err)
    else
      for i := range resp.Kvs
         addrList = append(addrList, resolver.AddressAddr: strings.TrimPrefix(string(resp.Kvs[i].Key), keyPrefix))


   r.clientConn.NewAddress(addrList)
   //监听服务地址列表的变化
   rch := cli.Watch(context.Background(), keyPrefix, clientv3.WithPrefix())
   for n := range rch
      for _, ev := range n.Events
         addr := strings.TrimPrefix(string(ev.Kv.Key), keyPrefix)
         switch ev.Type
         case mvccpb.PUT:
            if !exists(addrList, addr)
               addrList = append(addrList, resolver.AddressAddr: addr)
               r.clientConn.NewAddress(addrList)

         case mvccpb.DELETE:
            if s, ok := remove(addrList, addr); ok
               addrList = s
               r.clientConn.NewAddress(addrList)






func exists(l []resolver.Address, addr string) bool
   for i := range l
      if l[i].Addr == addr
         return true


   return false


func remove(s []resolver.Address, addr string) ([]resolver.Address, bool)
   for i := range s
      if s[i].Addr == addr
         s[i] = s[len(s)-1]
         return s[:len(s)-1], true


   return nil, false


func RunClient()
   //注册etcd解析器
   r := NewEtcdResolver(EtcdAddr)
   resolver.Register(r)
   //连接服务器,同步调用r.Build()
   conn, err := grpc.Dial(r.Scheme()+"://author/"+ServiceName, grpc.WithBalancerName("round_robin"), grpc.WithInsecure())
   if err != nil
      fmt.Printf("connect err : %s", err)

   defer conn.Close()
   //获得gRPC客户端
   c := proto.NewApiLogServiceClient(conn)
   //调用服务
   resp, err := c.GetApiLogByUid(
      context.Background(),
      &proto.ApiLogRequestUId: 0,
   )
   if err != nil
      fmt.Printf("call service err : %s", err)
      return

   fmt.Printf("resp : %s , data : %s", resp.Msg, resp.Data)

2.2.3 公共组件
syntax = "proto3";
package proto;

option go_package = "../api_log";

service ApiLogService
  rpc GetApiLogByUid(ApiLogRequest) returns (ApiLogResponse)


message ApiLogRequest
  int32 u_id = 1;


message ApiLogResponse
  int64 code = 1;
  string msg = 2;
  int64 count = 3;
  string data = 4;

注意要在编译后进行使用哈

2.3 注意事项

在我编写代码进行实现的过程中遇到过种种问题,但是最让人记忆深刻的就是etcd与gRPC版本不兼容的问题,用了很长时间才搞定,在这里记录下吧:

原因是etcd3.x版本不支持grpc1.27版本以上,但是grpc1.27以下编译成的中间代码又不支持新版本的proto buffer,这就陷入了一个两难的处境,最后通过Stack Overflow才查到:

https://stackoverflow.com/questions/64815927/undefined-grpc-clientconninterface-when-compiling-grpc

解决,在go.mod中加入这几行代码:

replace (
   github.com/coreos/etcd => github.com/ozonru/etcd v3.3.20-grpc1.27-origmodule+incompatible
   google.golang.org/grpc => google.golang.org/grpc v1.27.0
)

3 细节剖析

3.1 服务生产端keepAlive

keepAlive是一个老生常谈的问题了,下到TCP/IP、HTTP连接,上到Redis集群、mysql集群,都会有该机制,那么etcd的keepAlive是怎么搞的呢?

下面我们来看下

etcd使用LeaseKeepAlive API调用创建的双向流来刷新租约。当客户端希望刷新租约时,它通过流发送一个leasekeepaliverrequest:

message LeaseKeepAliveRequest
  int64 ID = 1;

  • ID :keepAlive有效的租约ID。

LeaseKeepAliveResponse作为keepAlive的响应:

message LeaseKeepAliveResponse
  ResponseHeader header = 1;
  int64 ID = 2;
  int64 TTL = 3;

  • ID :用新的TTL刷新的租约。
  • TTL :新的生存时间,以秒为单位,租约剩余的时间。

3.2 服务消费端watch机制

Watch API提供了一个基于事件的接口,用于异步监视服务key的更改。etcd3 watch通过持续观察给定的修订(当前的或历史的)来等待键的更改,并将键更新流回客户端。

对每个键的每次更改都用“Event”消息表示。Event消息提供了更新的数据和更新的类型:

message Event
  enum EventType
    PUT = 0;
    DELETE = 1;

  EventType type = 1;
  KeyValue kv = 2;
  KeyValue prev_kv = 3;

  • type:PUT类型表示新数据的更新,DELETE表示key的删除。
  • kv:与事件相关的键值PUT事件包含kv。
  • prev_kv:事件发生前修改版本的密钥的键值对。为了节省带宽,它只在watch显式启用的情况下填写。

watch流:

watch是长时间运行的请求,并使用gRPC流来流化事件数据。watch流是双向的;客户端写入流来建立监视,读取流来接收监视事件。通过使用每个watch标识符来标记事件,单个watch流可以将多个不同的手表组合在一起。这种多路复用有助于减少核心etcd集群上的内存占用和连接开销。

4 总结

微服务是当今互联网领域的广泛概念,也是一种架构演进的结果,微服务的存在让架构设计更加的解耦合,让人员的分工更加明确,当然他的落地实现也并不止步与某一两种方式,在云原生领域的Kubernetes+etcd,互联网领域常用的Spring Cloud全家桶以及Dubbo等都是微服务的具体实现,而etcd也仅仅是微服务中服务注册中心组件角色的一个代表而已。

https://etcd.io/docs/v3.5/dev-guide/grpc_naming/

https://www.jianshu.com/p/217d0e3a8d0f

https://www.cnblogs.com/wujuntian/p/12838041.html

https://stackoverflow.com/questions/64815927/undefined-grpc-clientconninterface-when-compiling-grpc

https://blog.csdn.net/fly910905/article/details/103545120
