Android AIDL的用法

Posted 2020-10-30 linghu_java

一、什么是AIDL服务

 　　一般创建的服务并不能被其他的应用程序访问。为了使其他的应用程序也可以访问本应用程序提供的服务，android系统采用了远程过程调用（Remote Procedure Call，RPC）方式来实现。与很多其他的基于RPC的解决方案一样，Android使用一种接口定义语言（Interface Definition Language，IDL）来公开服务的接口。因此，可以将这种可以跨进程访问的服务称为AIDL（Android Interface Definition Language）服务。

二、AIDL基本语法

　　AIDL使用简单的语法来声明接口，描述其方法以及方法的参数和返回值。这些参数和返回值可以是任何类型，甚至是其他AIDL生成的接口。
　　其中对于Java编程语言的基本数据类型 (int, long, char, boolean，String，CharSequence)集合接口类型List和Map，不需要import 语句。
　　而如果需要在AIDL中使用其他AIDL接口类型，需要import，即使是在相同包结构下。AIDL允许传递实现Parcelable接口的类，需要import
　　需要特别注意的是，对于非基本数据类型，也不是String和CharSequence类型的，需要有方向指示，包括in、out和inout，in表示由客户端设置，out表示由服务端设置，inout是两者均可设置。

　　AIDL只支持接口方法，不能公开static变量。

三、android应用层使用AIDL

3.1、简要步骤

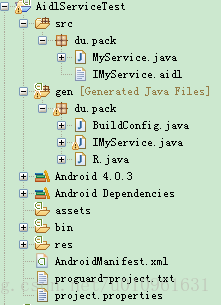

　　1、在Eclipse Android工程的Java包目录中建立一个扩展名为A.aidl的文件，并写下需要的接口。如果aidl文件的内容是正确的，ADT会在gen目录下自动生成一个A.Java接口文件。
　　2、建立一个服务类（Service的子类）。并在创建的服务类中创建一个内部类，实现由aidl文件生成的Java接口。
　　3、在服务类的onBind方法返回时，将实现aidl接口的内部类对象返回出去。
　　4、在AndroidManifest.xml文件中配置AIDL服务，尤其要注意的是，<action>标签中android:name的属性值就是客户端要引用该服务的ID，也就是Intent类的参数值。

3.2、具体操作

3.2.1、创建文件IMyService.aidl：


　　文件内容：

1. package du.pack;
2. interface IMyService{
3.     //只有一个接口
4.     String getValue();
5. }

3.2.2、创建服务类及实现内部类

1. public class MyService extends Service {
2.
3.     @Override
4.     public IBinder onBind(Intent arg0) {
5.         // 把内部类的对象返回给客户端使用
6.         return new MyServiceImpl();
7.     }
8.
9.     // 创建一个继承自IMyService.Stub的内部类
10.     public class MyServiceImpl extends IMyService.Stub {
11.
12.         // 必须实现AIDL文件中的接口
13.         public String getValue() throws RemoteException {
14.             return null;
15.         }
16.     }
17. }

　　注意,我们写的service中，onBind方法必须返回MyServiceImpl类的对象实例，否则客户端无法获得服务对象。

3.2.3、在AndroidManifest.xml文件中配置MyService类

1. <service android:name=".MyService" >
2.     <intent-filter>
3.         <action android:name="du.pack.IMyService" />
4.     </intent-filter>
5. </service>

　　上面的"du.pack.IMyService"是客户端用于访问AIDL服务的ID。

4、本地客户端的使用方法

    4.1、新建一个Eclipse Android工程，并将刚才远程服务端自动生成的gen目录下面的IMyService.java文件连同包目录一起复制到客户端工程的src目录中。



 4.2、调用AIDL服务首先要绑定服务，然后才能获得服务对象。

1. public class AidlClientTestActivity extends Activity {
2.     // 远程服务端的对象
3.     IMyService mIMyService;
4.     private ServiceConnection mConnection = new ServiceConnection() {
5.
6.         public void onServiceConnected(ComponentName name, IBinder service) {
7.             // 绑定成功,得到远程服务端的对象，目标完成！！！
8.             mIMyService = IMyService.Stub.asInterface(service);
9.         }
10.
11.         public void onServiceDisconnected(ComponentName name) {
12.             // 解除绑定
13.             mIMyService = null;
14.         }
15.
16.     };
17.
18.     @Override
19.     public void onCreate(Bundle savedInstanceState) {
20.         super.onCreate(savedInstanceState);
21.         setContentView(R.layout.main);
22.
23.         // 绑定远程服务端服务
24.         Intent serviceIntent = new Intent("du.pack.IMyService");
25.         bindService(serviceIntent, mConnection, Context.BIND_AUTO_CREATE);
26.     }
27. }

5、用法小结

　　回顾一下整个调用的过程：
　　服务端方面：将需要开放的接口抽象到aidl文件中，然后在自己的内部类中对接口进行实现，并在自己被绑定的时候把内部类对象返回给客户端。客户端方面：当我们需要远程某个Service时，就像在绑定本地的Service一样去bindService，然后在绑定成功的回调函数中(也就是onServiceConnected方法)得到一个Ibinder对象（比如Service），这时调用IMyService.Stub.asInterface(service)这样的语句，就可以得到服务端开放的interface接口对象，此时客户端可以直接调用这个对象的方法，犹如直接调用远程的Service对象一般。



四、Framework中使用AIDL

         Framework中使用AIDL我们通过ITelephonyRegistry这个SystemService进行分析。该服务的主要作用就是对通话相关的事件进行监听，我们重心放在AIDL的实现结构上，不去关注ITelephonyRegistry具体的实现。

1、AIDL文件相关

        先来看一下这个服务的AIDL文件：



1. @ITelephonyRegistry.aidl
2. interface ITelephonyRegistry {
3.     void listen(String pkg, IPhoneStateListener callback, int events, boolean notifyNow);
4.     void notifyCallState(int state, String incomingNumber);
5.     void notifyServiceState(in ServiceState state);
6.     void notifySignalStrength(in SignalStrength signalStrength);
7.     void notifyMessageWaitingChanged(boolean mwi);
8. }

        再来看这个服务的真正实现：



1. @TelephonyRegistry.java
2. class TelephonyRegistry extends ITelephonyRegistry.Stub {
3.     TelephonyRegistry(Context context) {
4.         ......
5.     }
6.     void listen(String pkg, IPhoneStateListener callback, int events, boolean notifyNow){
7.         ......
8.     }
9.     void notifyCallState(int state, String incomingNumber){
10.         ......
11.     }
12.     void notifyServiceState(in ServiceState state){
13.         ......
14.     }
15.     void notifySignalStrength(in SignalStrength signalStrength){
16.         ......
17.     }
18.     void notifyMessageWaitingChanged(boolean mwi){
19.         ......
20.     }
21. }

        上面的两个文件是这个服务的核心部分，aidl文件规定了这个服务的功能，而java文件是对功能的具体实现。但是，此时的TelephonyRegistry并没有继承Service的类，也就是说，当前他并不具备作为一个Service的资格。那么他是如何变成一个服务的呢？

     2、服务的注册过程

         在SystemService中可以找到答案。

1. @SystemServer.java
2. class ServerThread extends Thread {
3.     @Override
4.     public void run() {
5.         try {
6.             telephonyRegistry = new TelephonyRegistry(context);
7.             ServiceManager.addService("telephony.registry", telephonyRegistry);
8.         }
9.     }
10. }

        我们看到，在这一步中，把telephonyRegistry对象（也就是ITelephonyRegistry.Stub的子类对象）作为一个Service注册给了ServiceManager。并且注册的名字是“telephony.registry”
        有了这一步，TelephonyRegistry就可以作为服务提供者向客户端开放了。也就是说，有了这一步，TelephonyRegistry才算上是一个真正的Service，可以接受客户端的连接申请。

        那么接下来，我们怎么得到这个Service呢？

3、如何得到注册的服务

        既然通过ServiceManager注册了服务，我们就需要再次通过ServiceManager得到它的服务对象。

1. private ITelephonyRegistry sRegistry;
2. sRegistry = ITelephonyRegistry.Stub.asInterface(ServiceManager.getService("telephony.registry"));

        通过这样的方法，我们就得到了ITelephonyRegistry.aidl的对象sRegistry。

4、流程总结

         回顾一下这种AIDL服务的框架：通过继承ITelephonyRegistry.Stub父类去实现AIDL中规定的接口，然后把TelephonyRegistry作为ServiceManager注册给SystemService。客户端可以通过ServiceManager得到TelephonyRegistry的对象，然后就可以去调用AIDL中定义的接口了。
